414 Programación DIN
4.31 Pr
ogr
amación de v
a
ri
ables
Leer datos de herramientas
Utilice el sintaxis siguiente para leer datos de herramientas. Sólo
tendrá acceso a herramientas actualmente registrados en su lista de
revólveres.
Si se ha definido una cadena de cambio, se programa la "primera
herramienta" de la cadena de cambio. El Control numérico
determinará los datos de la "herramienta activa".
Acceso a datos de herramientas del revólver
Sintaxis: #wn(select)
 n = Número de puesto de revólver
 n = 0 para la herramienta actual
 select = código de la información a
leer
Dirección de mecanizado principal:
#wn
(select) Direcciones de mecanizado principales:
 0: sin definir
 1: +Z
 2: +X
 3: –Z
 4: –X
 5: +/–Z
 6: +/–X
Versión
#wn(AS) Versiones
 1: a la derecha
 2: a la izquierda

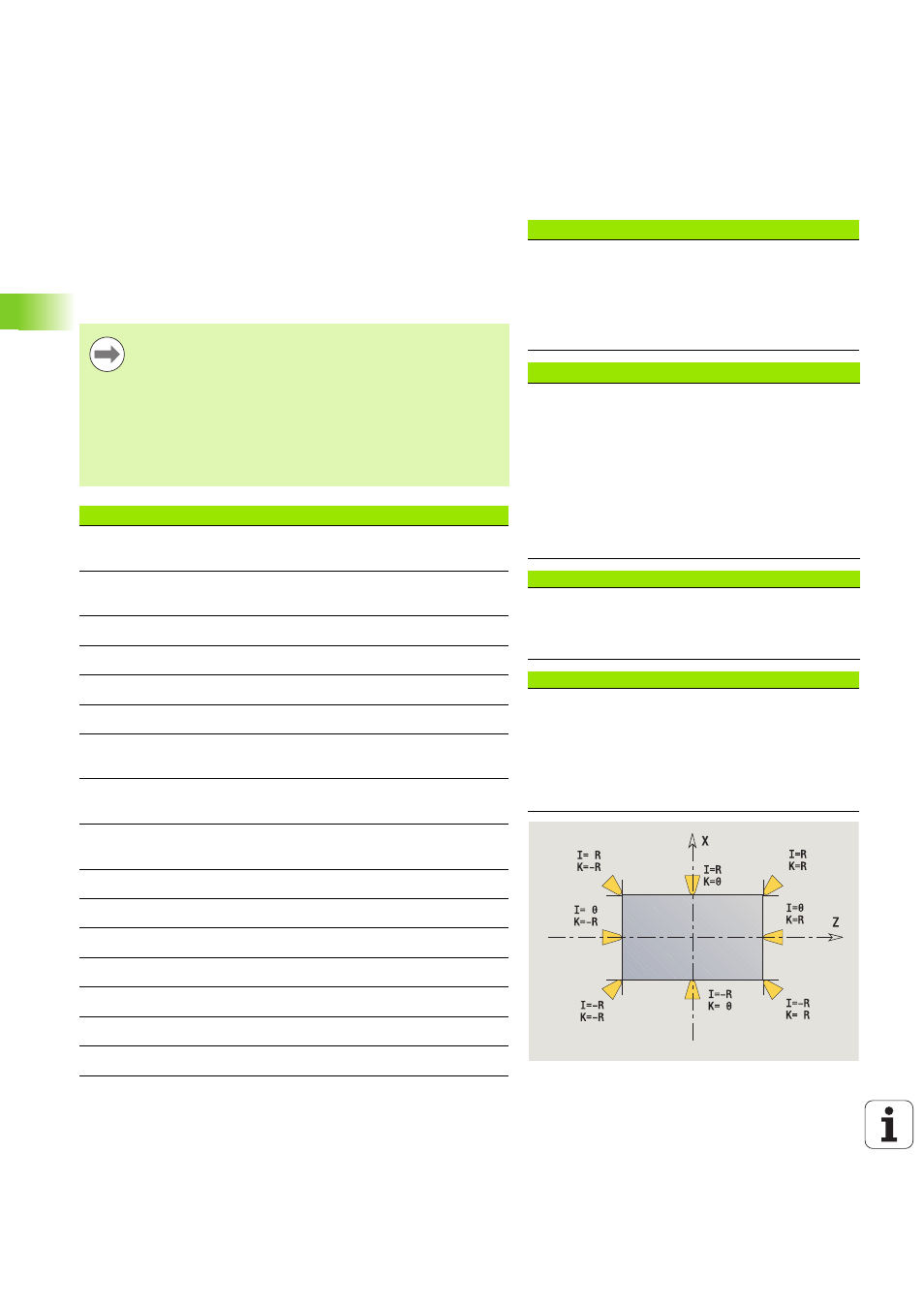

Posición de la herramienta
#wn(WL) Orientación de herramienta (referencia:
dirección de mecanizado de la
herramienta):
 0: sobre el contorno
 1: por la derecha del contorno
 – 1: por la izquierda del contorno
Asimismo, es posible consultar datos de la herramienta
directamente con el número de identificación. Por
ejemplo, es posible que sea necesario cuando no exista
ninguna asignación de puesto de revólver. Para ello,
programar una coma y el número de identificación de la
herramienta detrás de la identificación deseada, p. ej. #l1
= #d1(Z, "001").
Si únicamente se precisa información de la herramienta
actual, la programación de #w0(select) es suficiente.
Identificaciones de las informaciones de herramienta
#wn(select) Número identificativo de herramienta (asignar en la
variable TextVariable (#xn))
#wn(PT) P-Key de la herramienta *10 (p. ej. 12.3 se convierte
en 123)
#wn(select) Tipo de herramienta 3 caracteres
#wn(select) 1º carácter tipo de herramienta
#wn(select) 2º carácter tipo de herramienta
#wn(select) 3º carácter tipo de herramienta
#wn(select) Longitud útil (herramientas de torneado interior +
taladrado)
#wn(select) Dirección principal de mecanizado (véase la tabla de la
derecha)
#wn(NR) Dirección de mecanizado auxiliar en herramientas de
torneado
#wn(AS) Versión (véase a la derecha)
#wn(ZZ) Número de dientes (herramientas de fresado)
#wn(RS) Radio de filo de la herramienta
#wn(ZD) Diámetro de la isla
#wn(DF) Diámetro de fresa
#wn(SD) Diámetro del mango
#wn(SB) Ancho del filo de la herramienta
