Corrección de profundidad RB: dependiendo del material, la
velocidad de avance, etc. "gira" la cuchilla en el torneado. El error de
alimentación que se produce se corrige con la "corrección de
profundidad de torneado R". Por regla general, este valor se calcula de
forma empírica.
Anchura de desviación B: desde la segunda aproximación en el
sobrepaso del torneado al cilindrado el trayecto a mecanizar se reduce
a la "anchura de desviación B". En cada transición adicional en este
flanco, se efectúa una reducción en "B", además del decalaje realizado
hasta ahora. La suma del "decalaje" se limita al 80% de la anchura
efectiva del filo de la cuchilla (anchura efectiva del filo = anchura del
filo - 2*radio de filo de la cuchilla). En su caso, el Control numérico
reduce la anchura de decalaje programada. El material restante se
mecaniza al final de la profundización previa con una carrera de
profundización.
Unit "Profundización de contorno, introducción
directa de contorno"

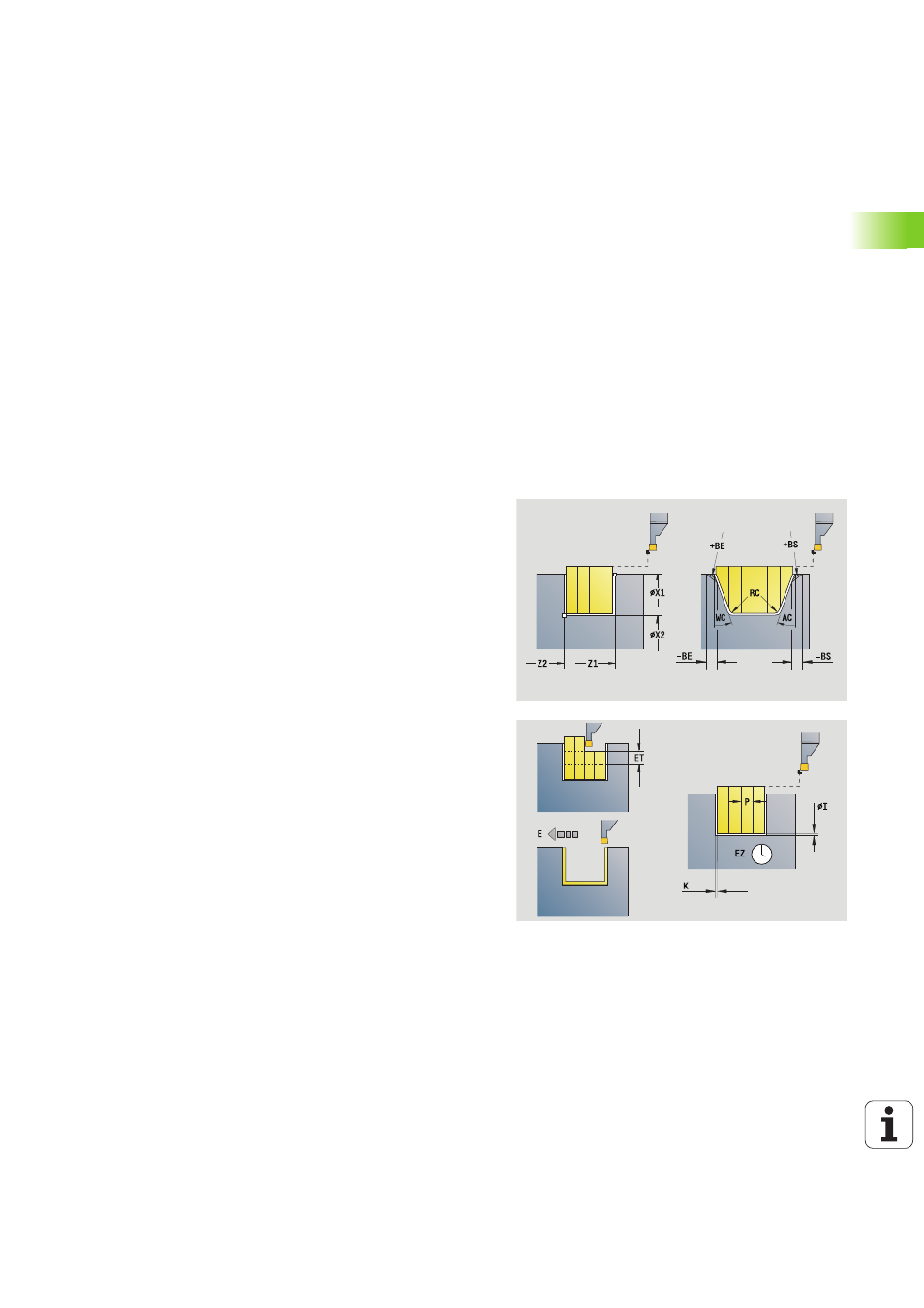

La Unit mecaniza axial/radialmente el contorno descrito con los
parámetros.
Unitname: G860_G80 / Ciclo: G860 (Véase la página 284)
El Control numérico identifica a partir de la definición de herramienta
si la profundización se realiza en dirección radial o axial.
Acceso al banco de datos de tecnología
 Tipo de mecanizado: punzonar contorno
 Parámetros influidos: F, S, E
Formulario contornos:
RI, RK
Sobremedida de la pieza en bruto en la dirección X y Z.
otro parámetros Formulario contornos: Véase la página 62
Formulario ciclo
Q
Desbaste/Acabado (Variantes de proceso)
 0: Desbaste y Acabado
 1: Sólo desbaste
 2: sólo acabado
I, K Sobremedida en la dirección X, Z (medida de diámetro)
ET Profundidad penetración
P Anchura de profundización: (por defecto: 0,8 x anchura de
herramienta)
E Avance de acabado: Avance discrepante que se utiliza
únicamente para el acabado.
EZ Tiempo de espera después del recorrido de profundización:
(por defecto: tiempo de una revolución del cabezal)
D Vueltas en el fondo de profundización
DQ Número de ciclos de profundización
DX, DZ Distancia a la profundización siguiente en dirección X, Z
Otros formularios: Véase la página 60
