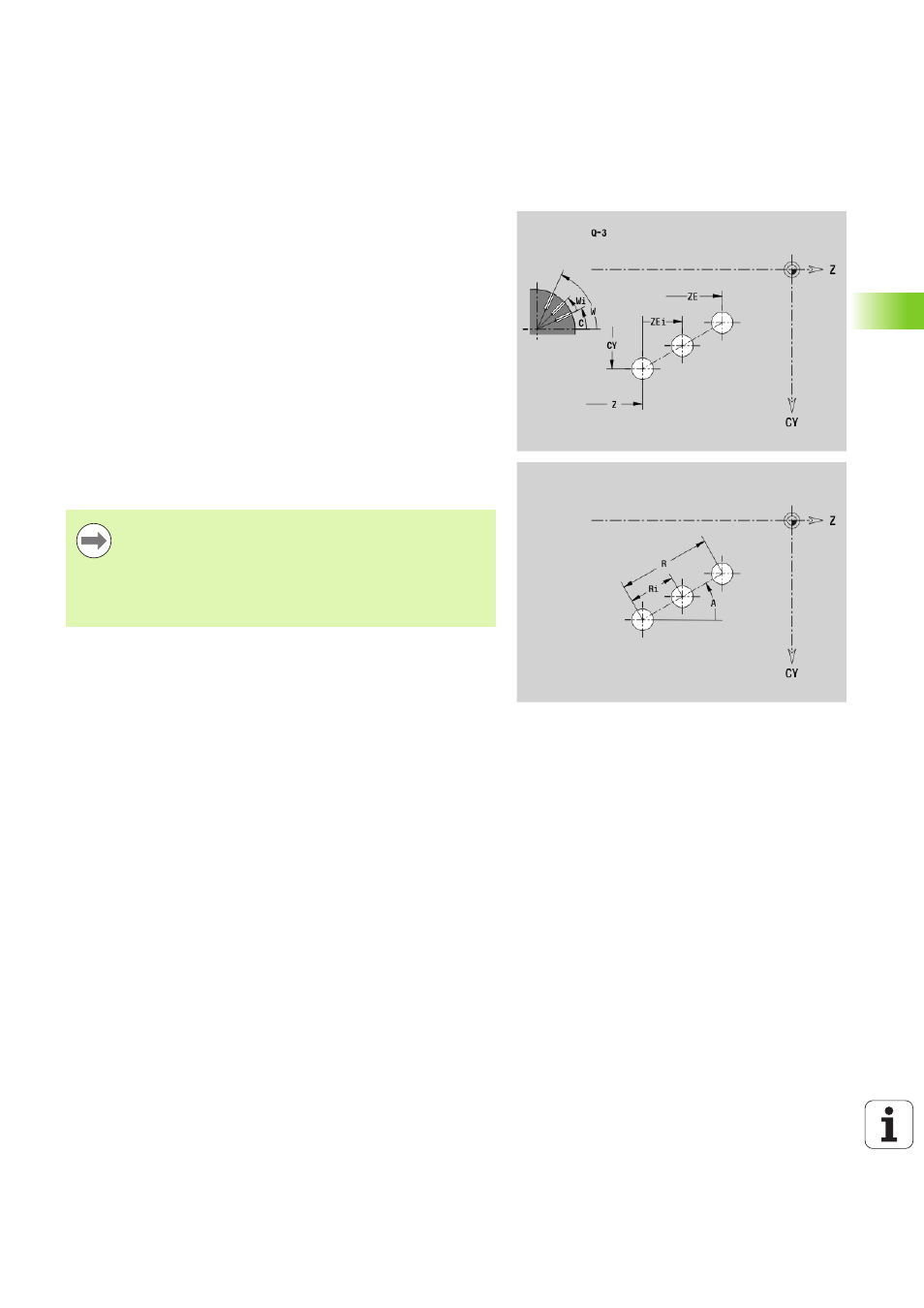

Patrón lineal en la superficie lateral G411-Geo
G411 define un patrón lineal de taladros o figuras en la superficie
lateral. G411 actúa sobre el taladro/figura definidos en el bloque
siguiente (G310..315, G317).
Parámetro
Q
Número de figuras (por defecto: 1)
Z Punto inicial
C Punto inicial (ángulo inicial)
CY Punto inicial como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
ZE Punto final
ZEi Distancia entre figuras en la dirección Z
W Punto final (ángulo final)
Wi Distancia angular entre figuras
A Ángulo respecto al eje Z; (por defecto: 0°)
R Longitud total del patrón
Ri Distancia entre figuras (distancia de patrón)
 Cuando se programan "Q, Z y C", los taladros/figuras se
distribuyen de forma regular por todo el perímetro.
 Programar el taladro/figura en el bloque siguiente sin
centro.
 El ciclo de fresado llama, en el bloque siguiente, al
taladro/figura, no a la definición del patrón.
