220 Programación DIN
4.4 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado

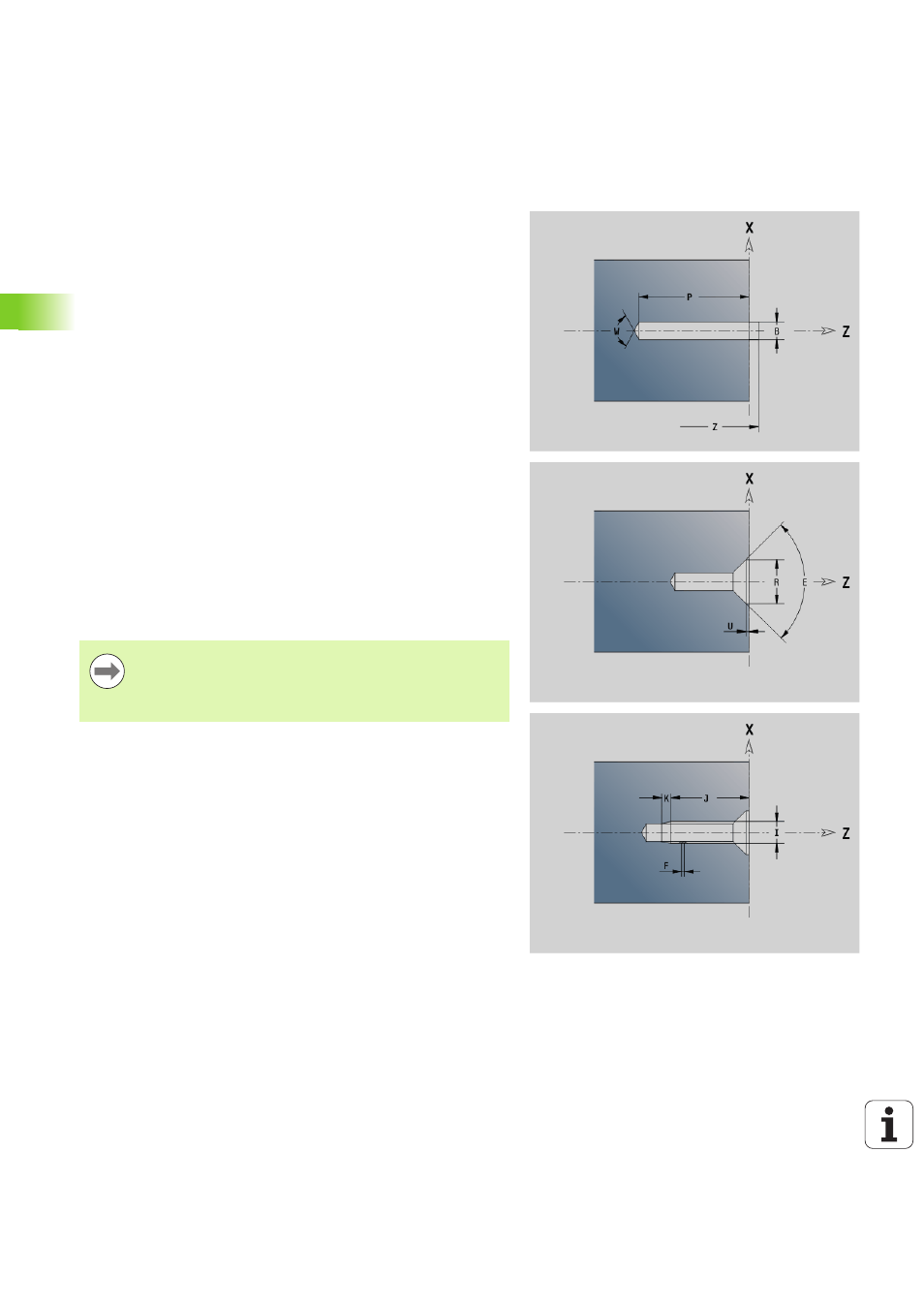

Taladrado (centrado) G49-Geo
G49 define un taladro individual con avellanado y roscado en el centro
de torneado (superficie frontal o posterior). El taladrado G49 no se
contempla como parte del contorno, sino como elemento de forma.
Parámetro
Z
Posición de inicio del taladrado (punto de referencia)
B Diámetro de taladrado
P Profundidad de taladrado (sin punta de taladro)
W Angulo de la punta (por defecto: 180°)
R Diámetro de avellanado
U Profundidad de avellanado
E Ángulo de avellanado
I Diámetro de rosca
J Profundidad de rosca
K Corte inicial de rosca
F Paso de rosca
V Rosca a izquierdas o derechas (por defecto: 0)
 0: roscado a derecha
 1: Roscado a izqui.
A Ángulo, corresponde a la orientación del taladro (por defecto: 0)
 A=0°: superficie frontal
 A=180°: superficie posterior
O Diámetro de centrado
 G49 se programa en el segmento de programa PIEZA
ACABADA
, no en CONTORNO AUXILIAR , SUPERFICIE
FRONTAL o SUPERFICIE POSTERIOR.
 Mecanizar el taladro G49 con G71..G74.
