290 Programación DIN
4.1
7
Ciclos de t
o
rn
eado r
e
fe
ri
dos al cont
or
no

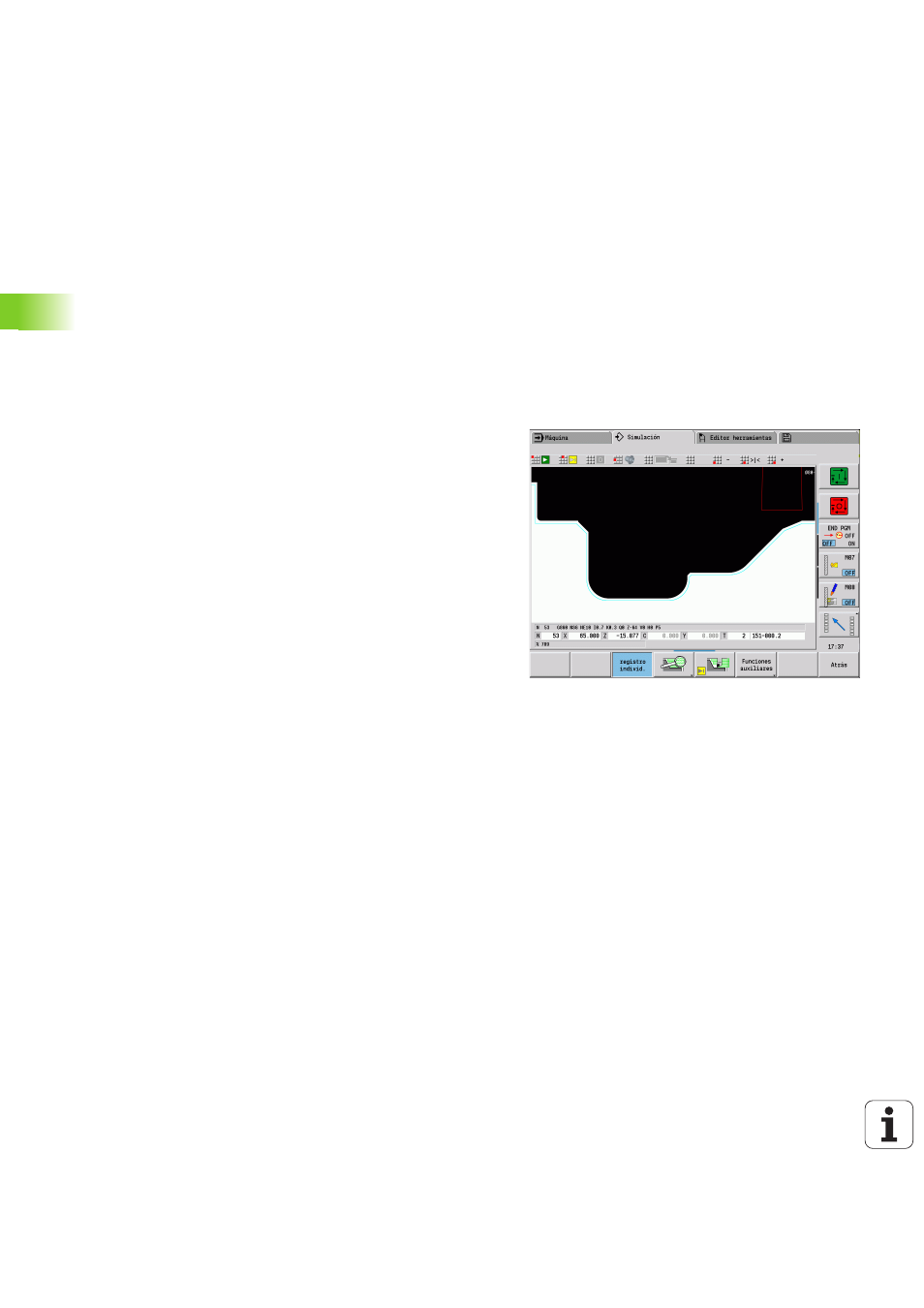

Indicaciones para el mecanizado:
 Transición de torneado a profundización: Antes de cambiar de
torneado a profundización el Control numérico retira la herramienta
0,1 mm. De este modo se logra que la cuchilla "basculada" se
enderece para realizar la profundización. Esto se produce
independientemente de la "anchura de decalaje B".
 Redondeos y biseles interiores: en función de la anchura de la
herramienta de profundización y de los radios de redondeo, antes de
mecanizar el redondeo se ejecutan carreras de profundización que
evitan una "transición fluida" del mecanizado de profundización al
torneado. De este modo se impiden los daños a la herramienta.
 Cantos: los cantos aislados se mecanizan (arranque de viruta) por
profundización. De este modo se evitan los "anillos colgantes".
Desarrollo del ciclo (cuando Q=0 ó 1)
1
Se calculan las zonas de desbaste y la subdivisión de corte.
2 Se alimenta partiendo del punto de partida para realizar el primer
corte teniendo presente la distancia de seguridad.
 Profundización radial: primero dirección Z, luego X
 Profundización axial: primero dirección X, luego Z
3 Profundiza (mecanizado de profundización).
4 Arranque de viruta perpendicular a la dirección de profundización
(torneado).
5 Se repite 3...4 hasta que se ha mecanizado la zona de desbaste.
6 En su caso, se repite 2...5 hasta que se han mecanizado todas las
zonas de desbaste.
7 Cuando Q=0: se realiza el acabado del contorno
