186 Units smart.Turn para el eje Y
3.3 Units - F
resado eje Y

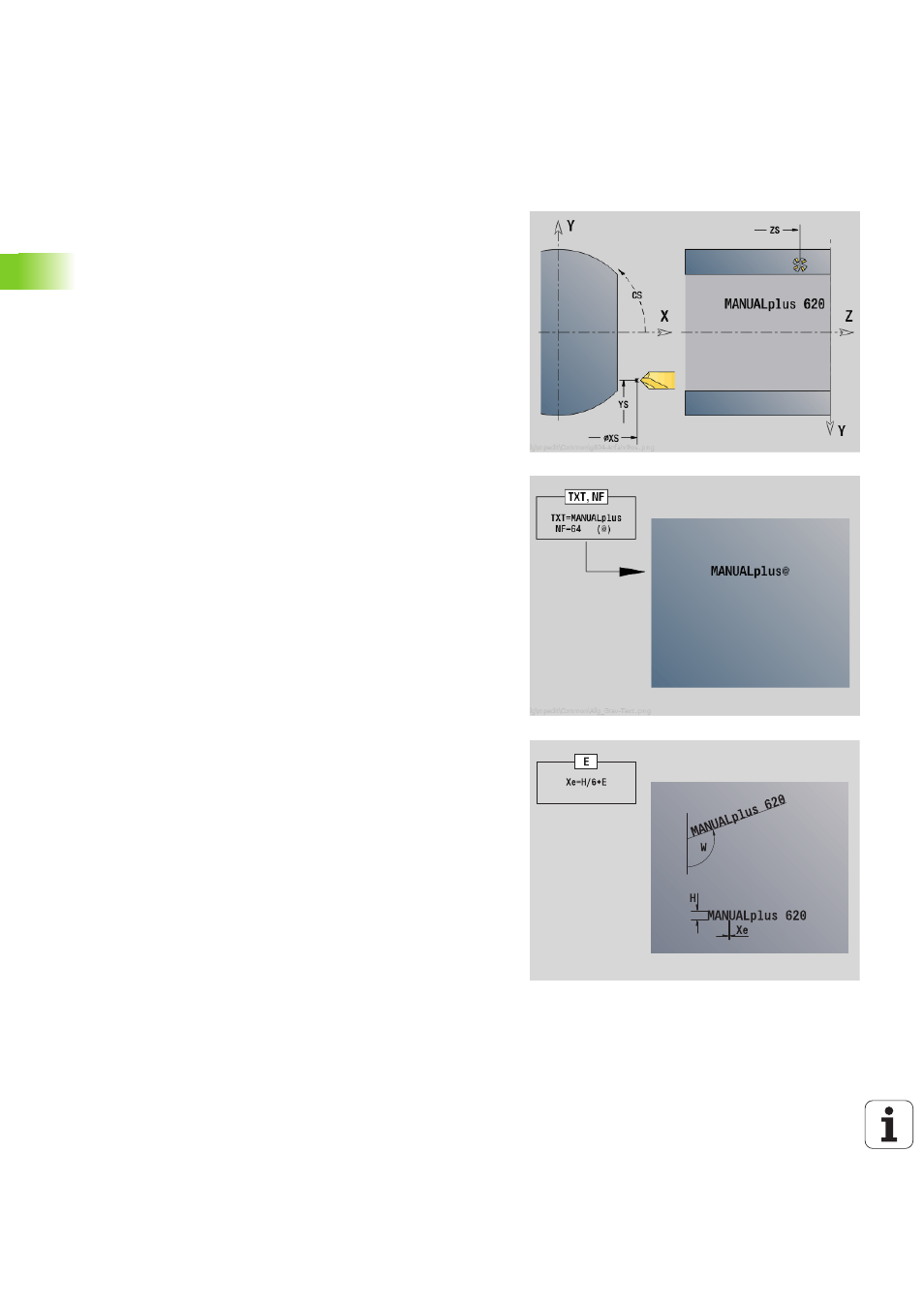

Unit "Gravar plano YZ"
La Unit grava secuencias de caracteres dispuestos linealmente en el
plano YZ. Los acentos y signos especiales, que no se pueden
introducir en el editor smart.Turn, se definen signo por signo en NF. Si
se programa "seguir escribiendo directamente" (Q=1), se suprime el
cambio de herramientas y el preposicionado. Se aplican los valores
tecnológicos del ciclo de gravar anterior.
Unitname: G804_GRAV_Y_LAT_C / Ciclo: G804 (Véase la página 546)
Tabla de signos: Véase la página 380
Acceso al banco de datos de tecnología
 Tipo de mecanizado: gravar
 Parámetros influidos: F, S
Parámetros formulario Posición
Y, Z
Punto inicial
X Punto final (cota del diámetro) Posición X, a la que se
aproxima para el fresado.
RB Nivel de retroceso
Parámetros Formulario ciclo
TXT
Texto que se debe gravar
NF Número de carácter (carácter que se debe gravar)
H Altura de escritura
E Factor de distancia (cálculo: véase imagen)
W Ángulo de inclinación
FZ Factor de avance de penetración (avance de penetración =
avance actual * FZ)
Q Continuar escribiendo
 0 (no): el gravado se realiza a partir del punto inicial
 1 (si): gravar a partir de la posición de la herramienta
Otros formularios: Véase la página 60
