Programación DIN para el eje Y
6.7 Ciclos de fr
esado eje Y

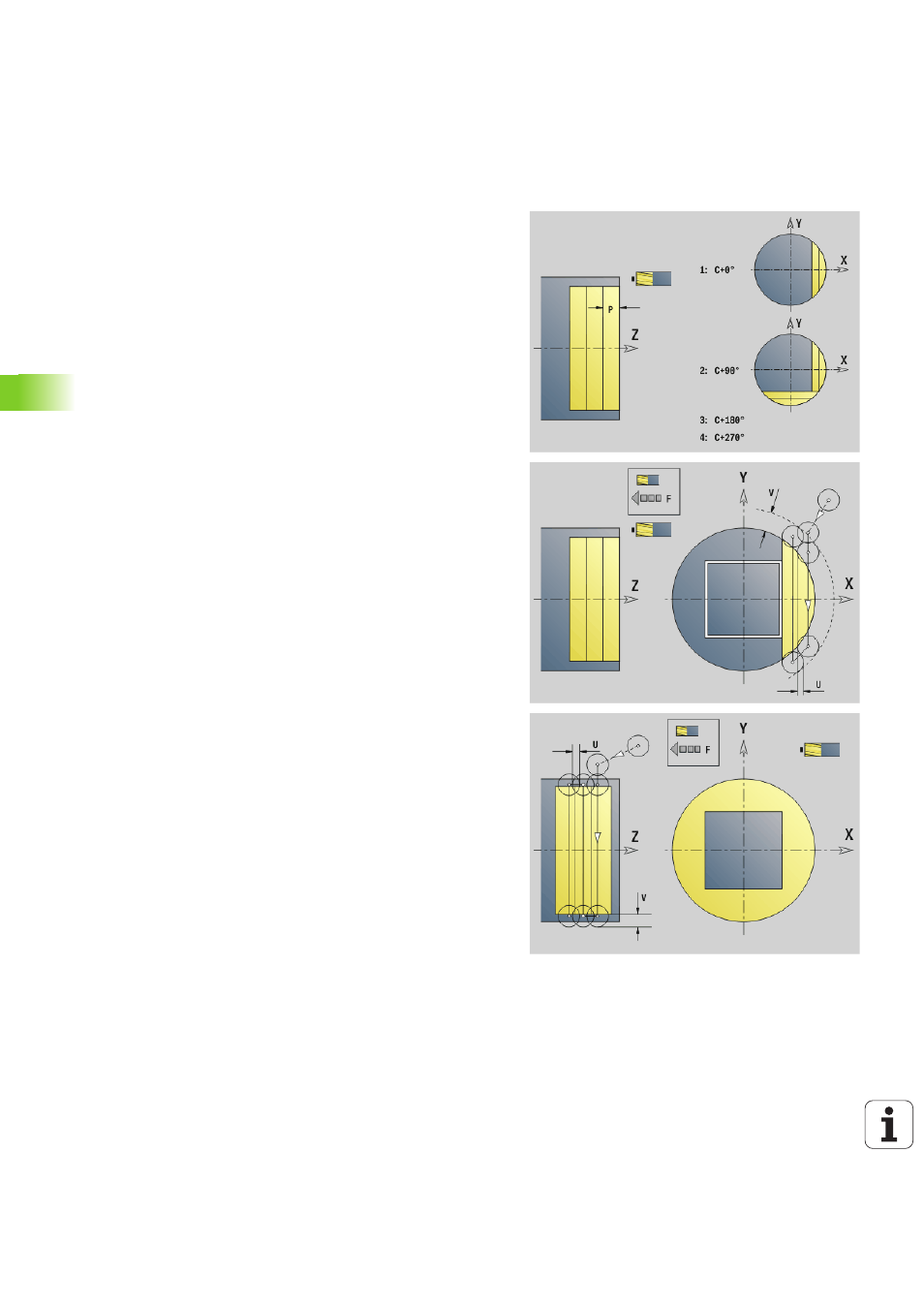

Acabado en el fresado de múltiples aristas G844
G844 realiza el acabado de las superficies con múltiples aristas
definidas con G477-Geo (plano XY) o G487-Geo (plano YZ). El ciclo
fresa desde el exterior hacia el interior. La aproximación se realiza
fuera del material.
Parámetro
ID
Contorno de fresado - Nombre del contorno que se debe fresar
NS
Número de frase - referencia a la descripción del contorno
P
Profundidad de fresado (máx. aproximación en el plano de
fresado)
H
Dirección de giro del fresado referida al mecanizado de
flancos (por defecto: 0)
H=0: En contra del avance
H=1: A favor del avance
U
Factor de solapamiento (mínimo). Establece el solapamiento
de las trayectorias de fresado (por defecto: 0,5).
Solapamiento = U*diámetro de fresa
V
Factor de sobrepaso. Define el valor según el cual la fresa debe
superar el radio exterior (por defecto: 0,5).
Sobrepaso = V*diámetro de fresado
F
Avance de alimentación en profundidad (por defecto: avance
activo)
RB
Plano de retroceso (por defecto: vuelta a la posición de partida)
Plano XY: posición de retroceso en dirección Z
Plano YZ: posición de retroceso en dirección X (cota del
diámetro)
Desarrollo del ciclo
1
La posición de inicio (X, Y, Z, C) es la posición anterior al ciclo
2
Se calcula la subdivisión de corte (aproximación de planos de
fresado, aproximación de profundidades de fresado) y la posición
del cabezal
3
El husillo (cabezal) gira sobre la primera posición, la fresa se
desplaza a la distancia de seguridad y se aproxima para la primera
profundidad de fresado
4
Fresado de un plano
5
Se retira a la distancia de seguridad y se aproxima para la
siguiente profundidad de fresado
6
Se repiten 4...5, hasta que se ha fresado la superficie completa
7
La herramienta se retira según el "plano de retroceso J"; el husillo
gira sobre la siguiente posición, la fresa se desplaza a la distancia
de seguridad y se aproxima para el primer plano de fresado
8
Se repiten 4...7, hasta que se han fresado todas las superficies
con múltiples aristas
9
Retrocede según el "plano de retroceso RB"
