HEIDENHAIN MANUALplus 620, CNC PILOT 640 49
1
.3 Identificación de segment
o
de pr
ogr
ama

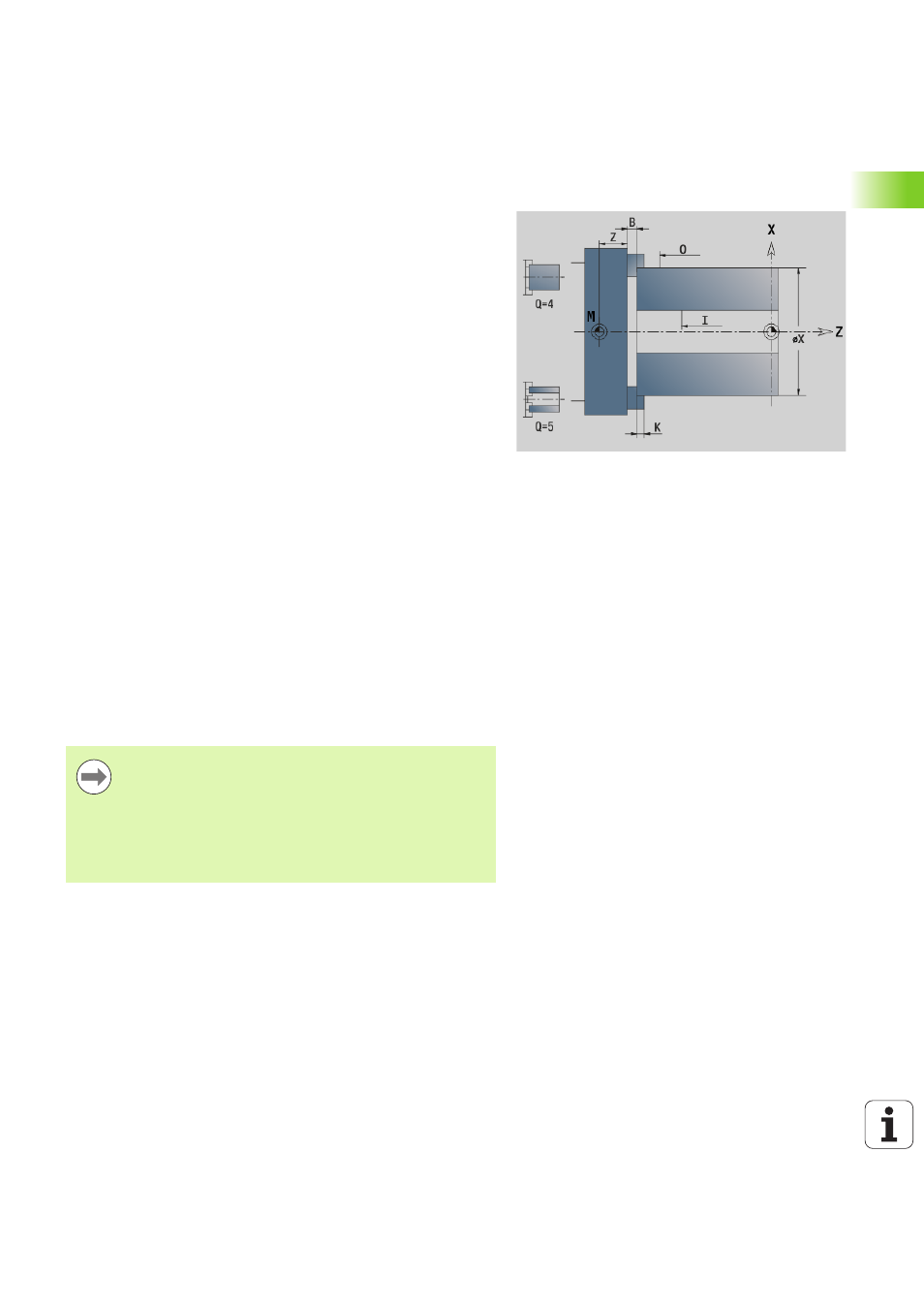

Sección DISPOSITIVO DE SUJECIÓN
En el segmento de programa DISPOSITIVO DE SUJECIÓN, se
describe como se sujeta la pieza. De este modo se puede representar
el dispositivo de sujeción en la Simulación. En TURN PLUS se utilizan
las informaciones del dispositivo de sujeción para calcular los puntos
cero y los límites del corte en la creación automática de programa.
glob.
H
Número del dispositivo de sujeción
D Número de cabezal para AAG
R Tipo sujeción
 0: el parámetro J define la longitud de descanso de la pieza
 1: el parámetro J define la longitud de sujeción de la pieza
Z Posición del borde del mandril
B Referencia de mordazas
J Longitud de descanso o longitud libre de la pieza (depende
del tipo de sujeción R)
O Límite de corte para mecanizado exterior
I Límite de corte para mecanizado interior
K Cobertura mordaza/pieza (tener en cuenta el signo)
X Diámetro de sujeción de la pieza en bruto
Q Forma de sujeción
 4: sujeción externa
 5: sujeción interna
V Mecanizado de eje AAG
 0: mandril: punto de separación automático en el diámetro
más grande y en el más pequeño
 1: eje/mandril: mecanizados también alejados del mandril
 2: eje/elemento de arrastre de cara frontal: El contorno
exterior puede mecanizarse completamente
Si no se definen los parámetros Z y B,TURN PLUS emplea
en la AAG (creación automática de programas) los
parámetros de máquina siguientes (véase el manual de
instrucciones de uso "Lista de parámetros de Usuario"):
 Borde anterior del plato en husillo principal y
contrahusillo
 Anchura de mordaza en husillo principal/contrahusillo
