Unit "Patrón de ranuras lineal en superficie
frontal"

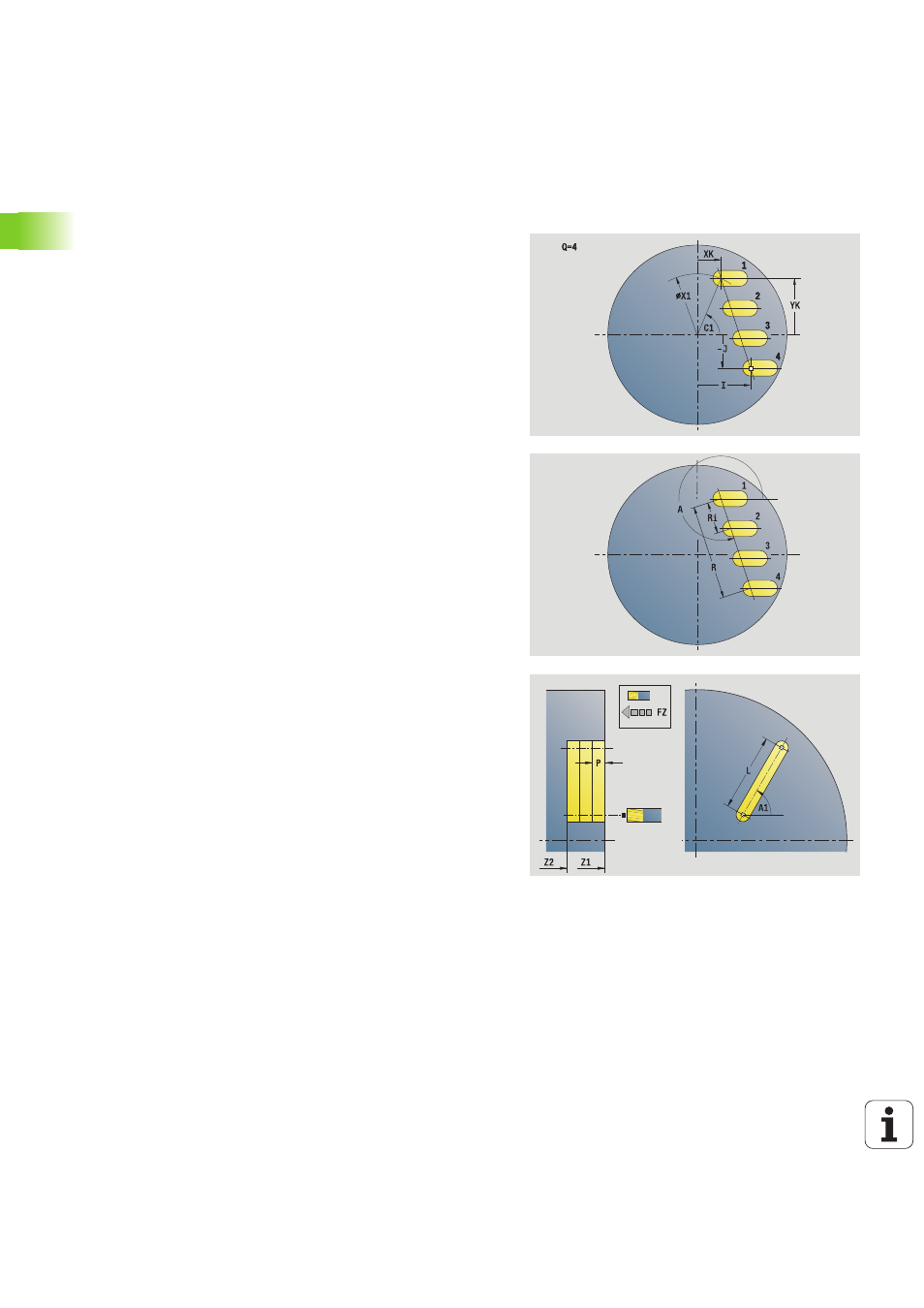

La Unit realiza un patrón de ranuras lineal con distancias equidistantes
en la superficie frontal. El punto inicial de las ranuras es igual a las
posiciones del patrón. La longitud y la posición de las ranuras se
definen en la Unit. La anchura de la ranura coincide con el diámetro de
la fresa.
Unitname: G791_Lin_Stirn_C / Ciclo: G791 (Véase la página 351)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: fresado
 Parámetros influidos: F, S, FZ, P
Formulario Patrón
Q
Número de ranuras
X1, C1 Punto inicial polar
XK, YK Punto inicial cartesiano
I, J Punto final (XK, YK)
Ii, Ji Distancia (XKi, YKi)
R Distancia primer/último contorno
Ri Distancia incremental
A Ángulo de patrón (Referencia eje XK)
Formulario ciclo
Z1
Arista superior de fresado
Z2 Fondo de fresado
L Longitud de la ranura
A1 Ángulo respecto al eje X
P Alimentación máxima
FZ Avance de alimentación
Otros formularios: Véase la página 60
