582 TURN PLUS
7.
5 Ejemplo
7.5 Ejemplo

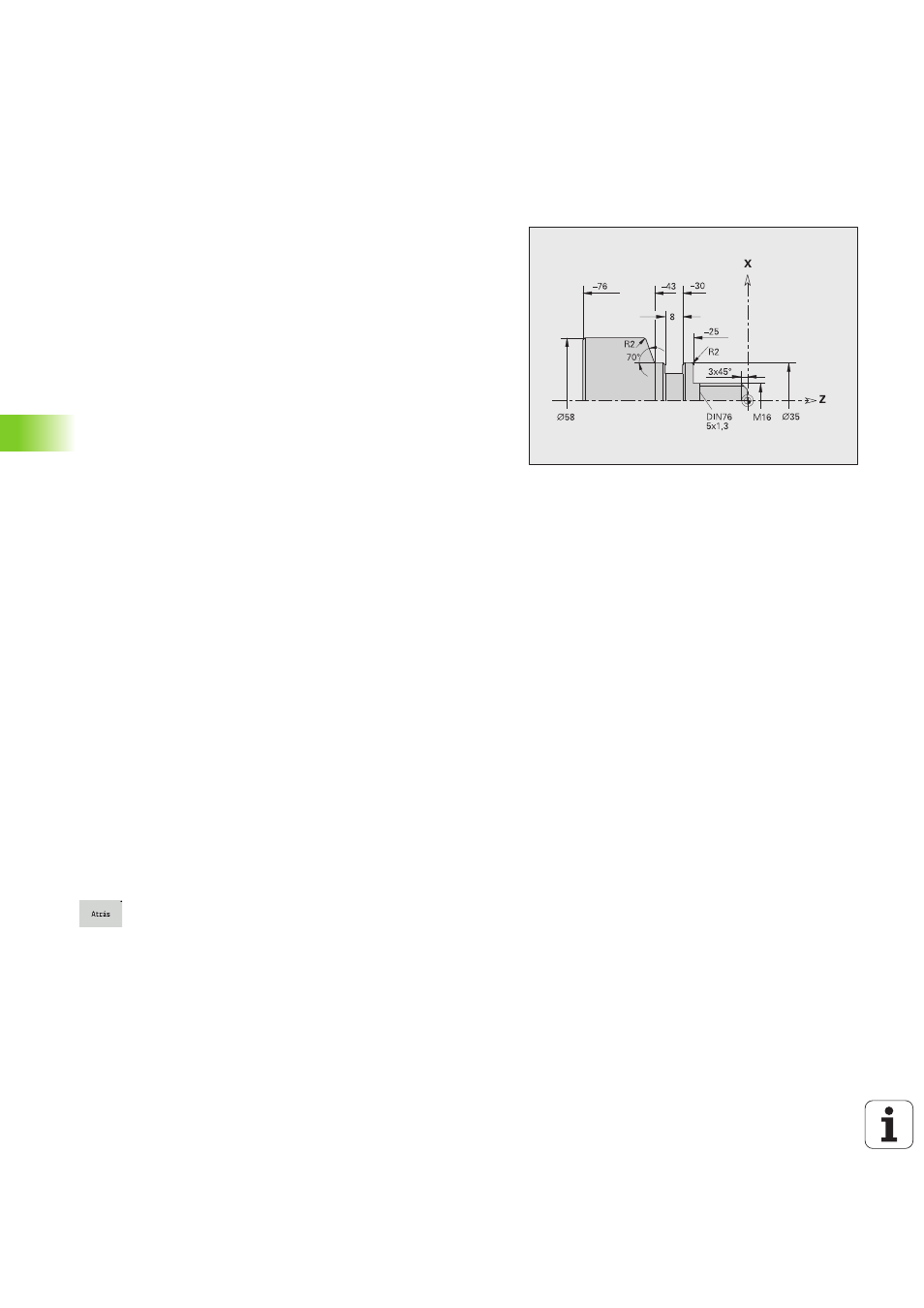

Partiendo del plano acabado se ejecutan los pasos para realizar el
contorno de la pieza en bruto y el contorno de la pieza acabada, el
equipamiento (=preparar) y la generación automática del plan de
trabajo (AAG (GAPT)).
Pieza en bruto: Ø60 X 80; material: Ck 45
Crear programa
 Seleccionar "Programa \> Nuevo \> Nuevo programa DINplus". El
control abre la ventana de diálogo "Guardar en".
 Introducir el nombre del programa y pulsar la softkey "Guardar".
 El control abre la ventana de diálogo "Encabezamiento de programa
(corto)".
 Seleccionar el material en la lista de palabras fijas y pulsar la softkey
"OK".
Definición del bloque
 Seleccionar "ICP \> Pieza en bruto \> Barra". TURN PLUS abre la
ventana de diálogo "Barra".
 Introducciones:
 Diámetro X = 60 mm
 Longitud Z = 80 mm
 Sobremedida K = 2 mm
 TURN PLUS representa la pieza en bruto.
 Pulsar la softkey "Atrás": vuelve al menú principal
 Biseles no acotados: 1x45°
 Radios no acotados: 1mm
