HEIDENHAIN MANUALplus 620, CNC PILOT 640 317
4.20 Ciclo de tr
onzado

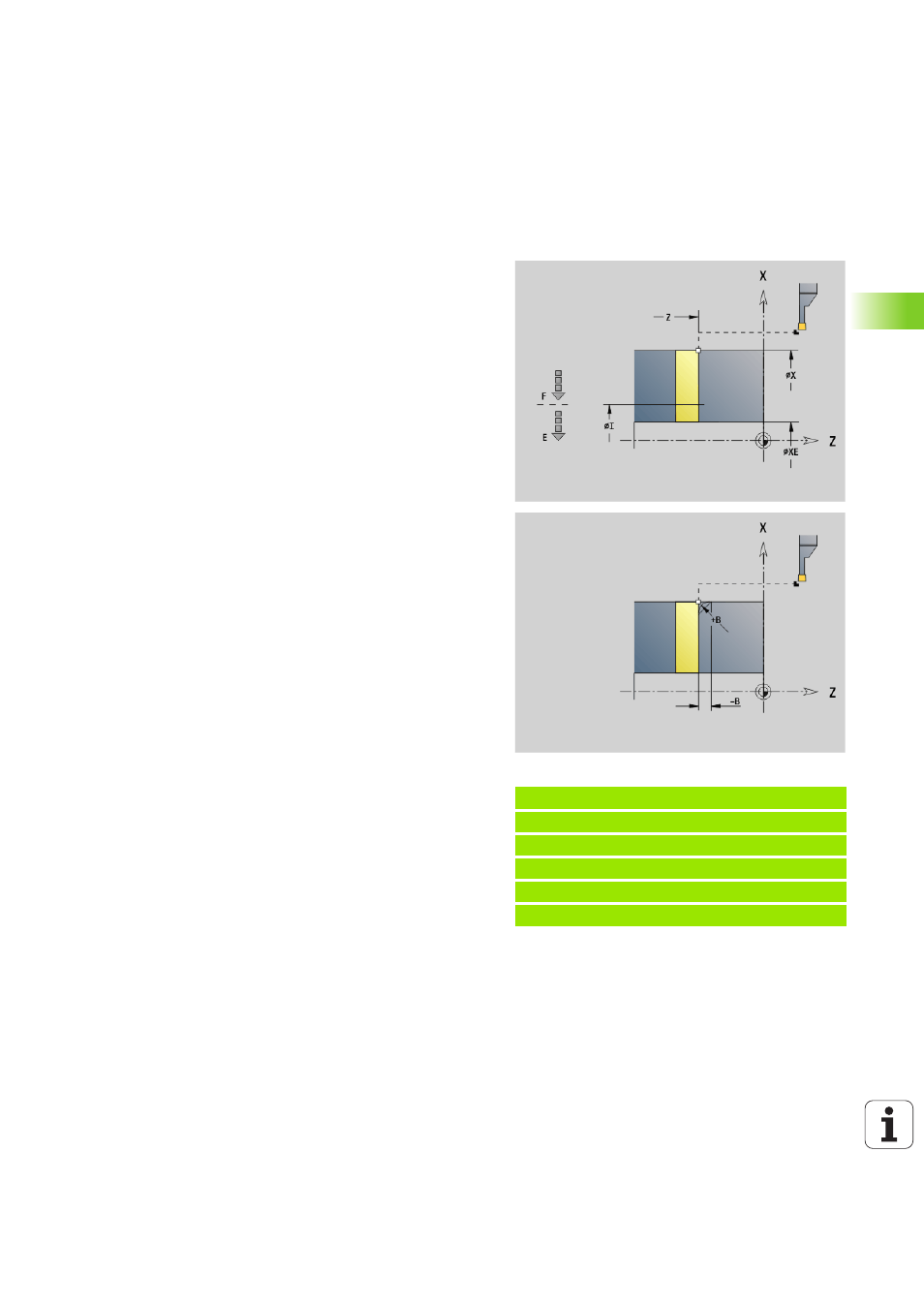

4.20 Ciclo de tronzado
Ciclo de tronzado G859
G859 tronza la pieza torneada. Si se desea, se puede crear un bisel o
redondeo en el diámetro exterior. Tras la ejecución del ciclo, la
herramienta sube hacia arriba por la superficie refrentada y retrocede
al punto de partida.
A partir de la posición "I" puede definir una reducción del avance.
Beispiel: G859
%859.nc
[G859]
N1 T3 G95 F0.23 G96 S248 M3
N2 G0 X60 Z-28
N3 G859 X50 Z-30 I10 XE8 E0.11 B1
FINAL
Parámetro
X
Diámetro de tronzado
Z Posición de tronzado
I Diámetro para reducción del avance
 Introducir I: a partir de esta posición se cambia a avance "E"
 No se ha introducido I: no existe reducción del avance
XE Diámetro interior (tubo)
E Avance reducido
B Bisel/redondeo
 B\>0: Radio del redondeo
 B<0: Anchura del bisel
D Limitación de revoluciones: revoluciones máx. al punzonar
K Distancia de retroceso tras el tronzado: Retirar lateralmente la
herramienta de la superficie refrentada antes de su retroceso
SD Limitación de revoluciones a partir del diámetro I
U Diámetro, a partir del que se activa el elemento de sujeción de
piezas (función específica de la máquina)
