HEIDENHAIN MANUALplus 620, CNC PILOT 640 251
4.1
0
Mo
vimient
o
s lineales y cir
c
ular
es
4.10 Movimientos lineales y
circulares

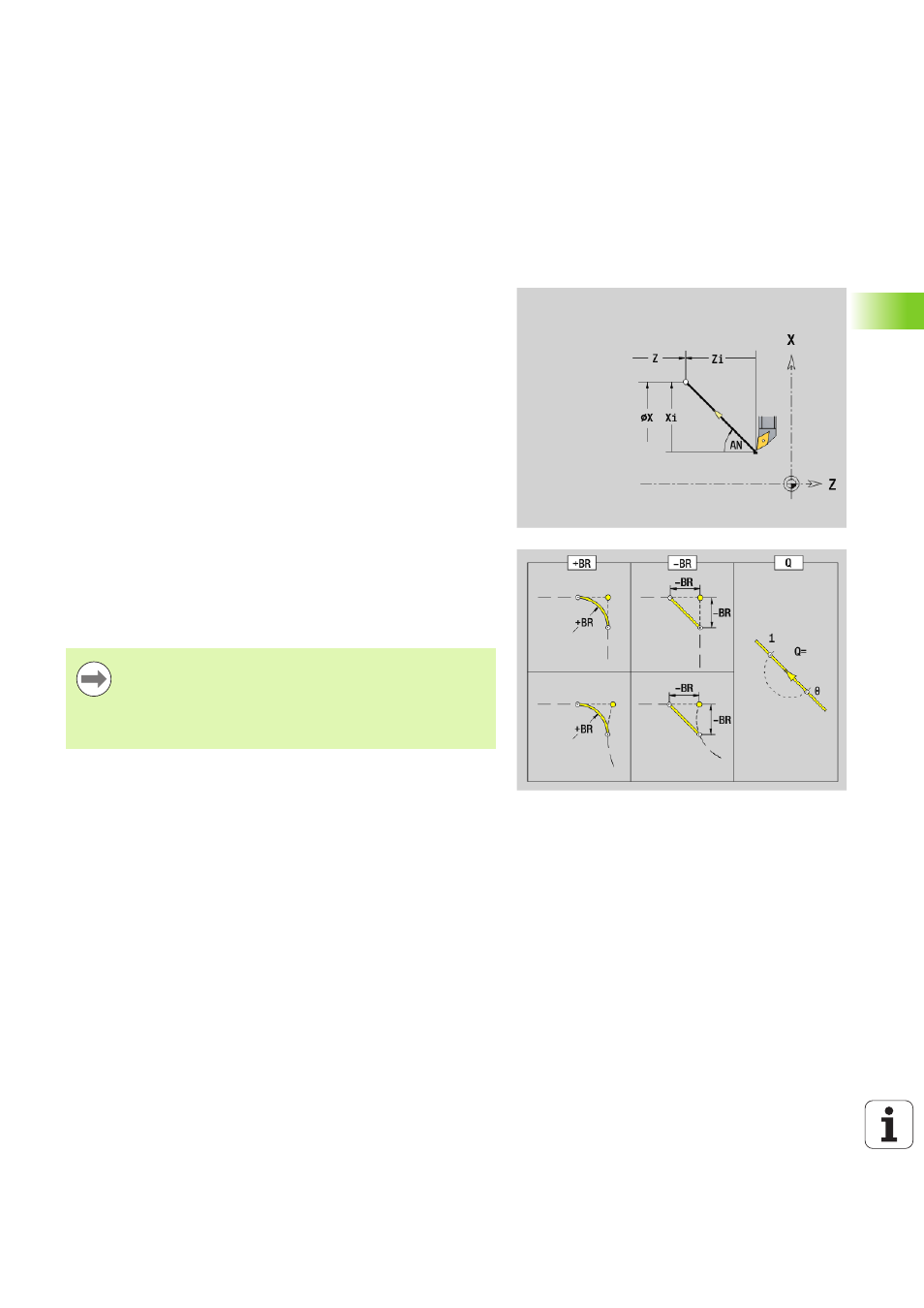

Movimiento lineal G1
G1 desplaza linealmente en avance hasta el "punto final".
Parámetro
X
Punto final (cota de diámetro)
Z Punto final
AN Ángulo (dirección angular: véase imagen de ayuda)
Q Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR\>0: Radio del redondeo
 BR<0: Anchura del bisel
BE: Factor de avance especial para el bisel/redondeo (por defecto: 1)
Avance especial = avance activo * BE (0 < BE <= 1)
Programación X, Z: en cotas absolutas, incrementales,
autoretención o "?"
En el caso de que en su máquina estén disponibles otros
ejes, se visualizan parámetros de introducción adicionales.
por ejemplo el parámetro B para el eje B.
