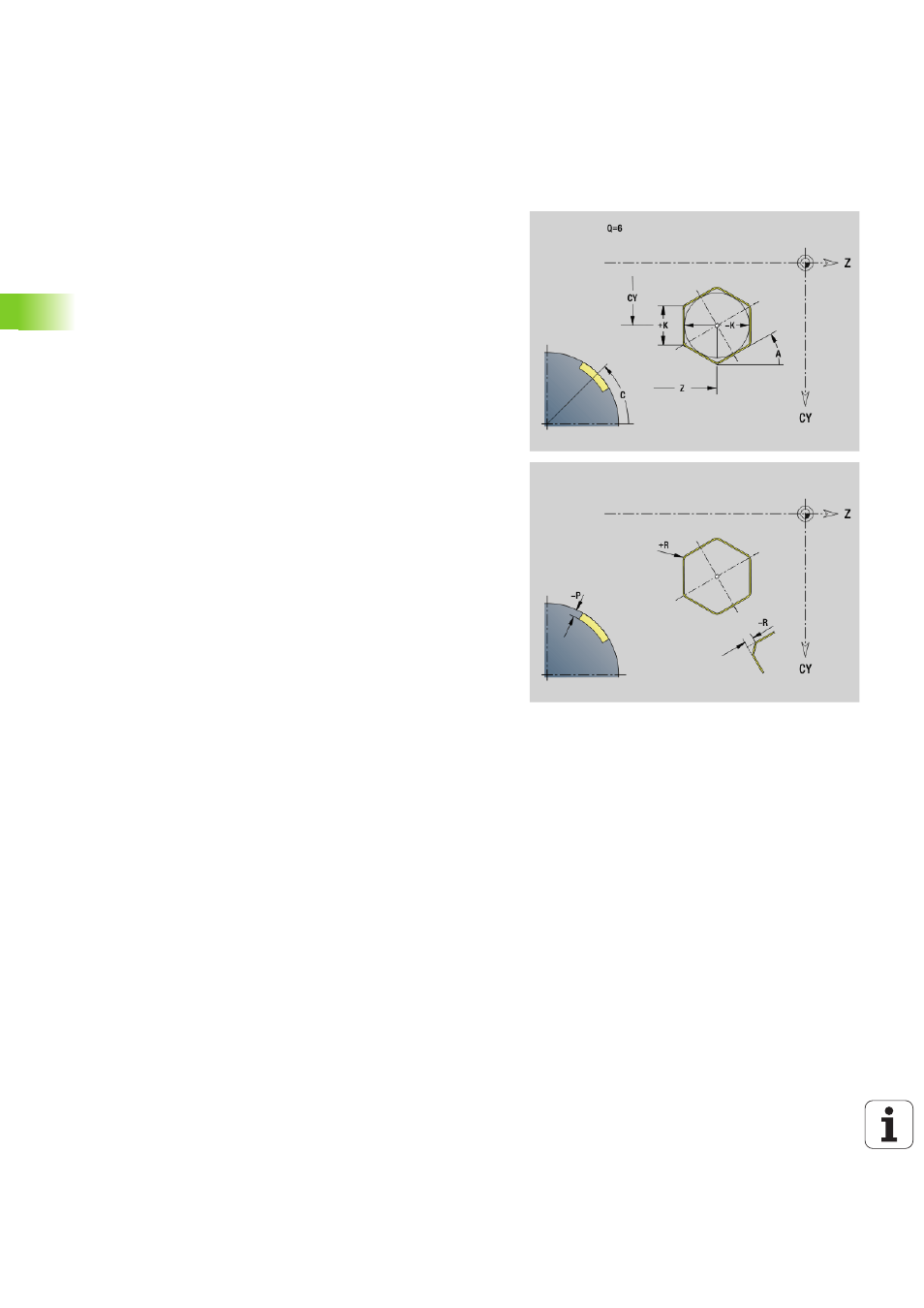

Polígono en superficie lateral G317-Geo
G317 define un polígono en un contorno en superficie lateral.
Parámetro
Z
Centro
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
C Centro (ángulo)
Q Número de aristas (Q \> 2)
A Ángulo respecto al eje Z (por defecto: 0°)
K Longitud de aristas
 K\>0: Longitud de aristas
 K<0: Diámetro de círculo interior
R Bisel/redondeo (por defecto: 0°)
 R\>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad de la cajera (por defecto: "P" tomada de G308
