340 Programación DIN
4.22 Ciclos de taladr
ado

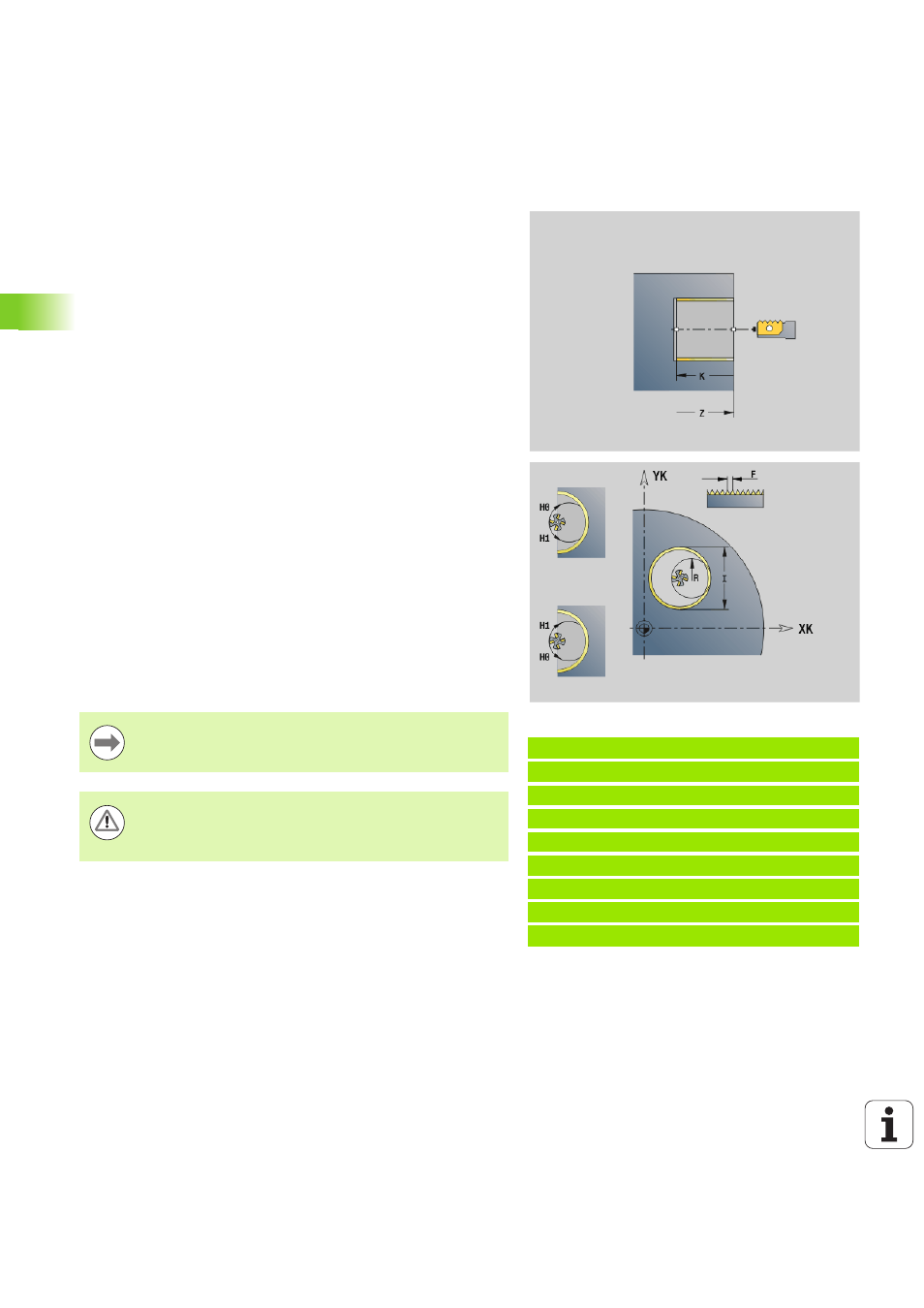

Fresado axial de roscas G799
G799 fresa una rosca en un taladro existente.
Posicione la herramienta en el centro del taladro antes de llamar a
G799. El ciclo posiciona la herramienta dentro del taladro sobre el
"punto final de la rosca". Luego la herramienta se aproxima con el "radio
de entrada R" y realiza el fresado de la rosca. Con ello, la herramienta
se aproxima con cada revolución con el paso "F". A continuación, el
ciclo retira la herramienta y ésta regresa al punto de partida. En el
parámetro V se programa si el fresado de la rosca se realiza con una
vuelta o, en el caso de herramientas con una cuchilla, con varias
vueltas.
Beispiel: G799
%799.nc
[G799]
N1 T9 G195 F0.2 G197 S800
N2 G0 X100 Z2
N3 M14
N4 G110 Z2 C45 X100
N5 G799 I12 Z0 K-20 F2 J0 H0
N6 M15
FINAL
Parámetro
I
Diámetro de rosca
Z Punto de partida Z
K Profundidad de rosca
R Radio de entrada
F Paso de rosca
J Sentido de roscado (por defecto: 0)
 0: roscado a derecha
 1: Roscado a izqui.
H Dirección de desarrollo del fresado (por defecto: 0)
 0: Marcha inversa
 1: Marcha sincron.
V Método de fresado
 0: la rosca se fresa con una línea helicoidal de 360°
 1: se fresa la rosca con varias pistas helicoidales
(herramienta de una cuchilla)
Utilice herramientas de fresado de rosca para el ciclo
G799.
¡Atención: Peligro de colisión!
Preste atención al diámetro del taladro y al diámetro de la
fresa a la hora de programar el "radio de entrada R".
