Unit "Acabado longitudinal, introducción directa
de contorno"
La Unit acaba el contorno descrito con los parámetros en un corte de
acabado. En EC se determina si se trata de un "contorno normal" o de
un contorno de profundización.
Unitname: G890_G80_L / Ciclo: G890 (Véase la página 292)
Acceso al banco de datos de tecnología
 Tipo de mecanizado Acabado
 Parámetros influidos: F, S, E

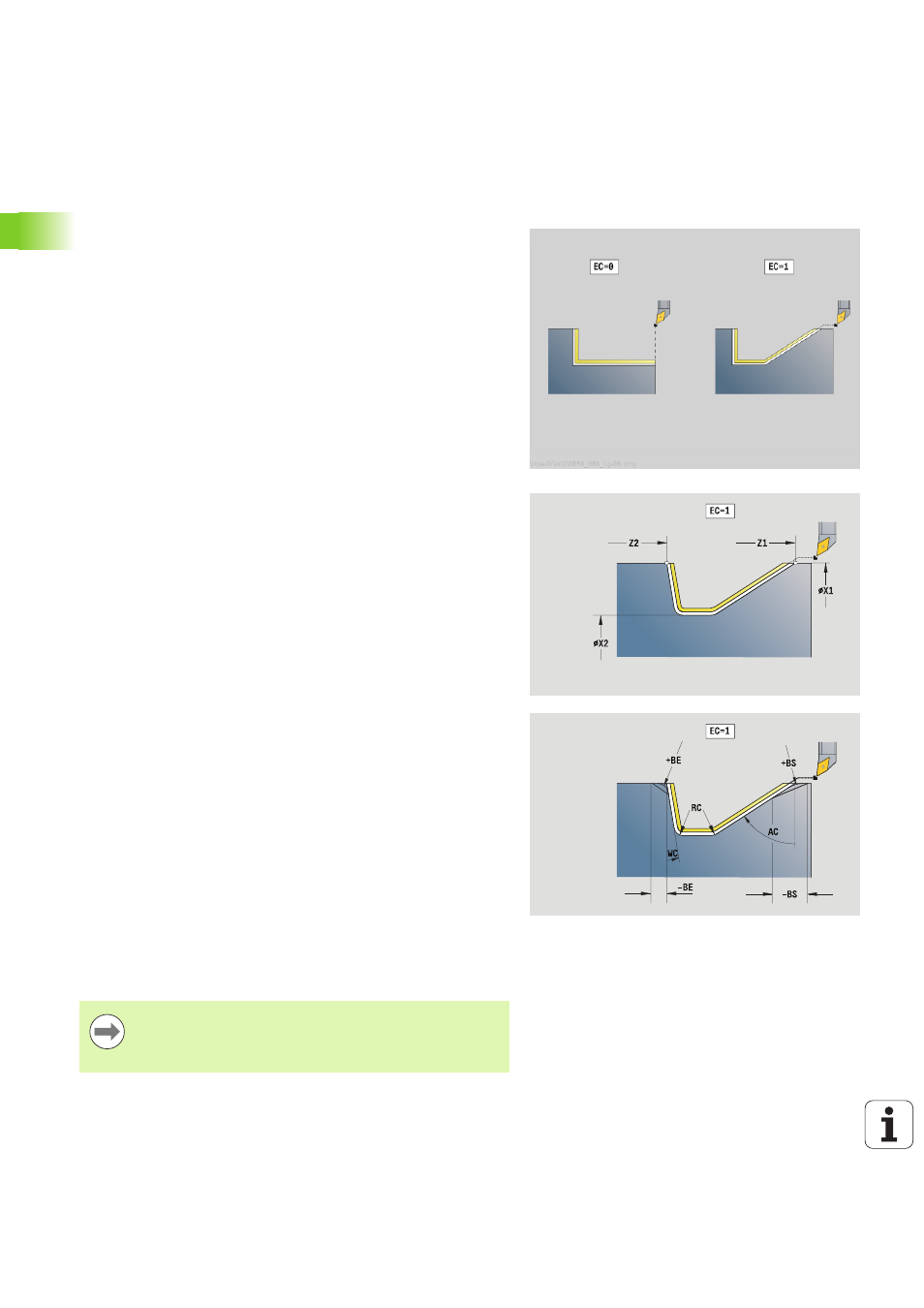

Formulario contornos
EC
Tipo de contorno
 0: Contorno normal
 1: Contorno de penetración
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
RC Redondeo: Radio en la esquina del contorno
AC Ángulo inicial: Ángulo del primer elemento del contorno
(Rango: 0° < AC < 90°)
WC Ángulo final: Ángulo del último elemento del contorno
(Rango: 0° < WC < 90°)
BS Chaflán/Redondeo al principio
 BS\>0: Radio del redondeo
 BS<0: Longitud de segmento del bisel
BE: Chaflán/Redondeo al final
 BE\>0: Radio del redondeo
 BE<0: Longitud de segmento del bisel
Formulario ciclo
E
Comportamiento en penetración
 E\>0: avance de penetración durante el mecanizado de
elementos de contorno descendentes. Los elementos
descendentes del contorno se mecanizan.
 Sin valor: El avance de penetración se reduce durante el
mecanizado de elementos de contorno descendentes -
máx. 50 %. Los elementos descendentes del contorno
se mecanizan.
B Activar SRK (tipo de compensación de radio de filo de la
herramienta)
 0: automático
 1: Herramienta a la izquierda (G41)
 2: Herramienta a la derecha (G42)
 3: automáticamente sin corrección del ángulo de la
herramienta
 4: Herramienta izquierda (G41) sin corrección del ángulo
de la herramienta
 5: Herramienta derecha (G42) sin corrección del ángulo
de la herramienta
DXX Número de corrección aditiva (1 - 16)
G58 Sobremedida paralela al contorno (Cota de radio)
Otros formularios: Véase la página 60
Mediante la dirección Dxx se activa una corrección aditiva
para la realización completa del ciclo. La corrección aditiva
será desactivada al final del ciclo. Las correcciones aditivas
se definen en el modo "Ejecución de programa".
