Programación DIN
4.4 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado

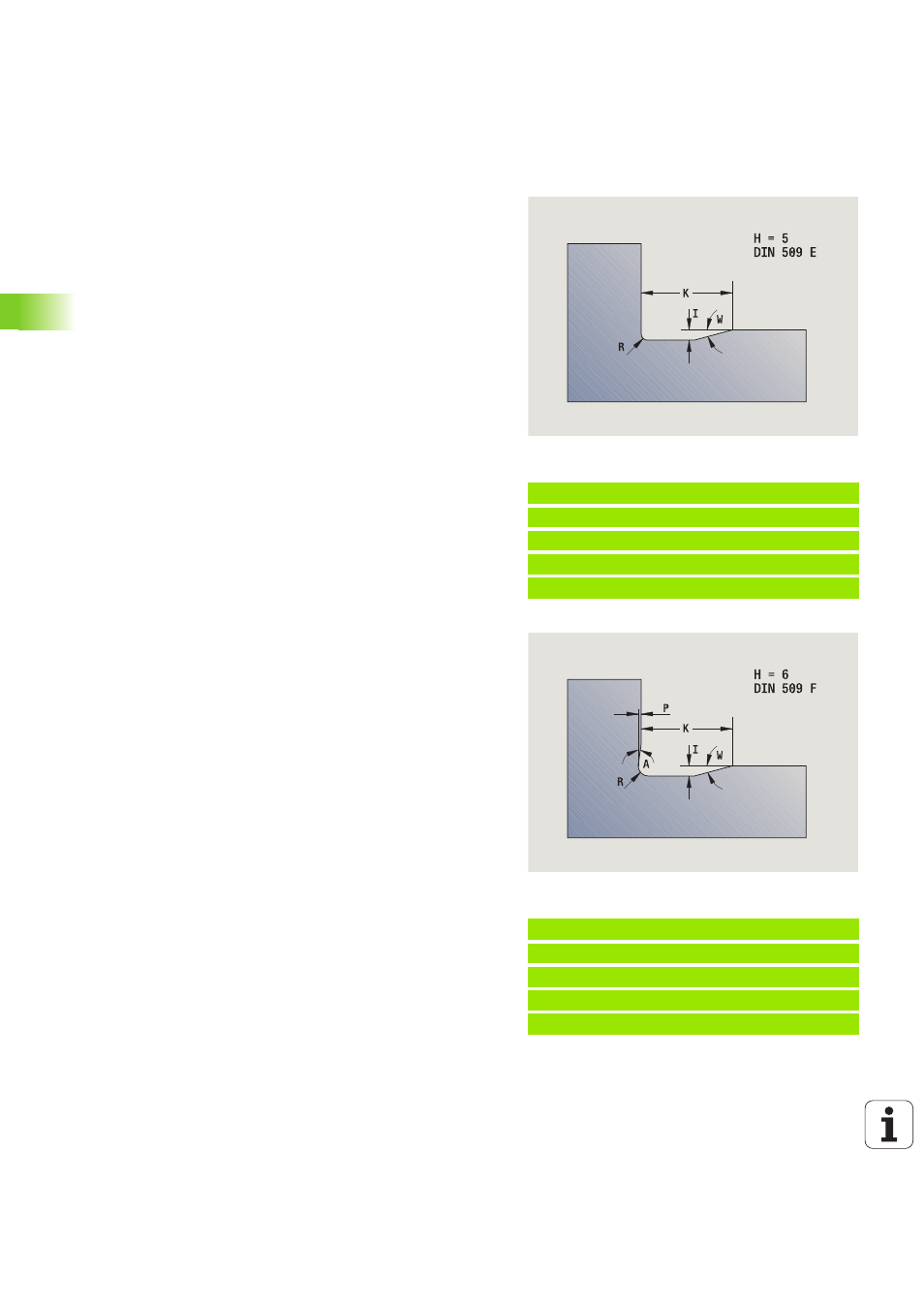

Entalladura DIN 509 E (H=0,5)
Los parámetros que no se indican los determina el Control numérico
en función del diámetro.
Tallado DIN 509 F (H=6)
Los parámetros que no se indican los determina el Control numérico
en función del diámetro.
Beispiel: Llamada a G25-Geo DIN 509 E
. . .
N.. G1 Z-15 [Elemento longitudinal]
N.. G25 H5 [DIN 509 E]
N.. G1 X20 [Elemento plano]
. . .
Parámetro
H
Forma de entalladura DIN 509 E: H=0 o H=5
I
Profundidad de profundización (cota de radio)
K
Anchura de entalladura
R
Radio de entalladura (en ambas esquinas de la entalladura)
W
Ángulo de entalladura
BE, BF, BD, BP y BH (véase "Atributos de mecanizado para los
elementos de forma" en la página 202)
Beispiel: Llamada a G25-Geo DIN 509 F
. . .
N.. G1 Z-15 [Elemento longitudinal]
N.. G25 H6 [DIN 509 F]
N.. G1 X20 [Elemento plano]
. . .
Parámetro
H
Forma de entalladura DIN 509 F: H=6
I
Profundidad de profundización (cota de radio)
K
Anchura de entalladura
R
Radio de entalladura (en ambas esquinas de la entalladura)
P
Profundidad transversal
W
Ángulo de entalladura
A
Ángulo transversal
BE, BF, BD, BP y BH (véase "Atributos de mecanizado para los
elementos de forma" en la página 202)
