HEIDENHAIN MANUALplus 620, CNC PILOT 640 237
4.7 Cont
or
nos superficie fr
ontal/post
er
ior

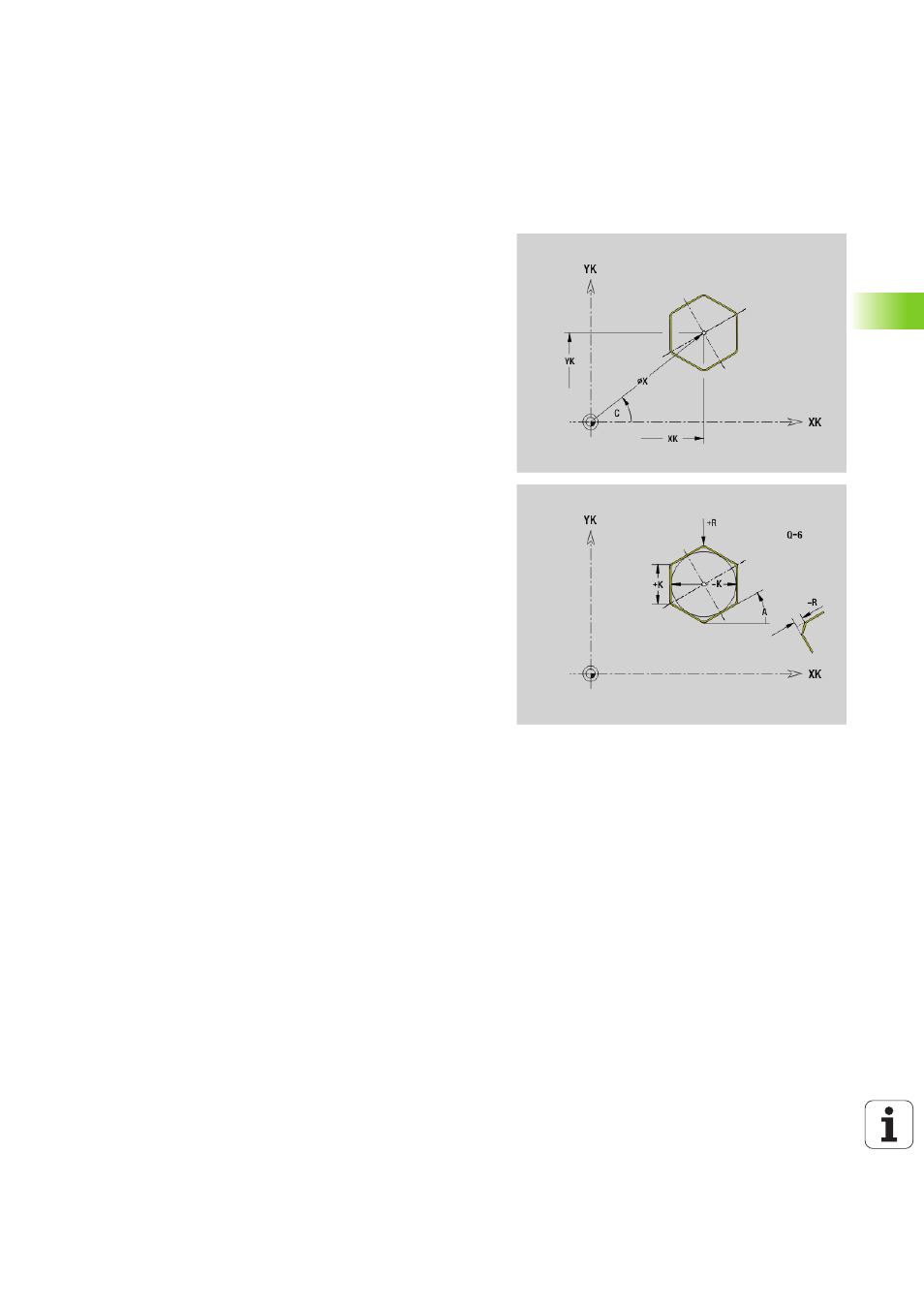

Polígono de la superficie frontal/posterior
G307-Geo
G307 define un polígono en un contorno de la superficie frontal o
posterior.
Parámetro
XK
Centro en coordenadas cartesianas
YK Centro en coordenadas cartesianas
X Diámetro (centro en coordenadas polares)
C Ángulo (centro en coordenadas polares)
A Ángulo de un lado del polígono respecto al eje XK (por defecto: 0°)
Q Número de aristas (Q \> 2)
K Longitud de aristas
 K\>0: Longitud de aristas
 K<0: Diámetro de círculo interior
R Bisel/redondeo (por defecto: 0°)
 R\>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad/altura (por defecto: "P" de G308)
 P<0: Cajera
 P\>0: Isla
