352 Programación DIN
4.26 Ciclos de fr
esado
Ranura lineal en superficie lateral G792
G792 fresa una ranura desde la posición actual de la herramienta hasta
el punto final. La anchura de la ranura coincide con el diámetro de la
fresa. No se produce compensación de sobremedida.

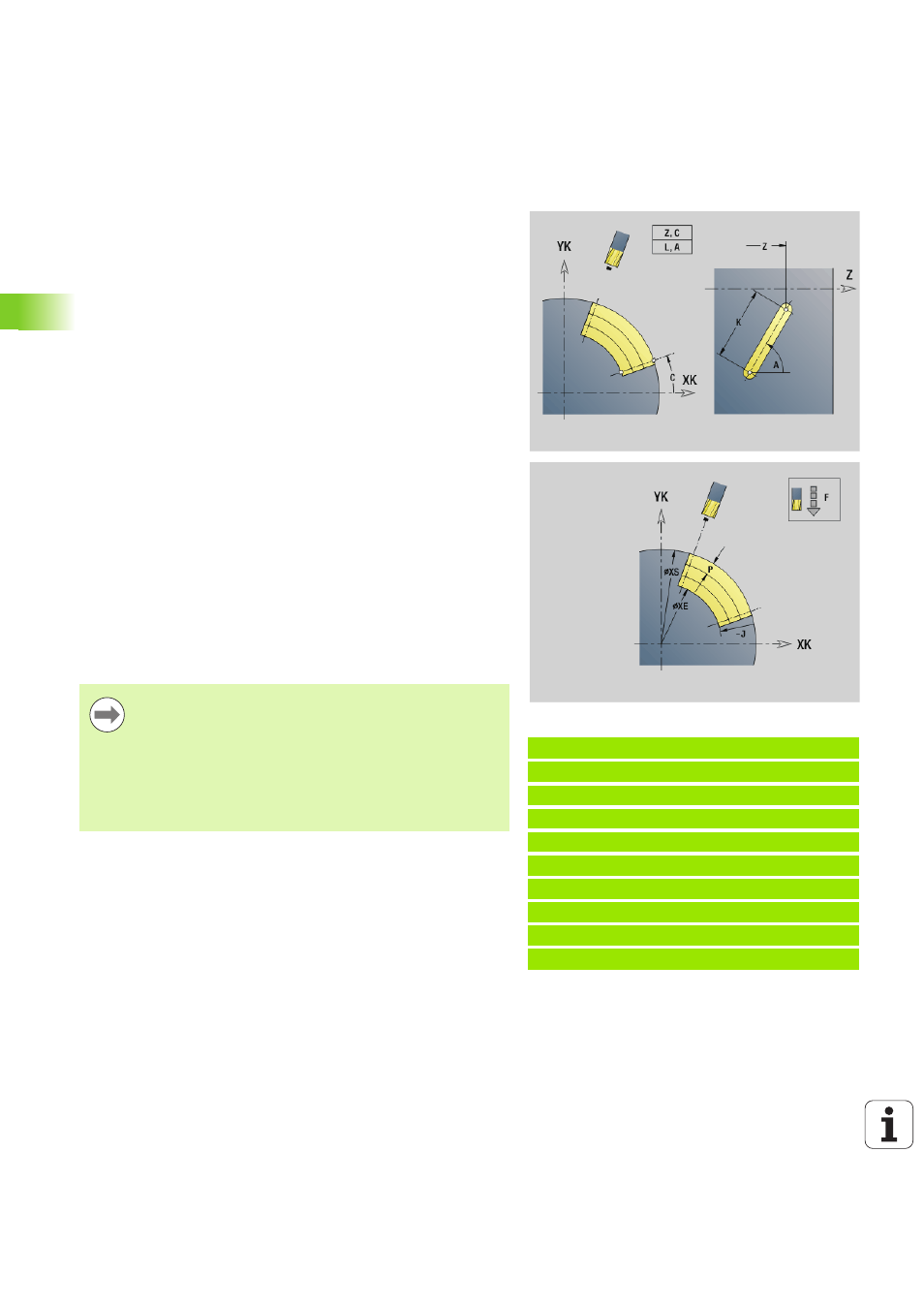

Combinaciones de parámetros en la definición del punto final: véase
imagen
Combinaciones de parámetros en la definición del plano de fresado:
 Fondo de fresado XE, arista superior de fresado XS
 Fondo de fresado ZE, profundidad de fresado J
 Arista superior de fresado XS, profundidad de fresado J
 Fondo de fresado XE
Beispiel: G792
%792.nc
[G792]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G0 X102 Z-30
N6 G792 K25 A45 XE97 J3 P2 F0.15
N7 M15
FINAL
Parámetro
Z
Punto final de la ranura
C Angulo final. Punto final de la ranura (dirección angular: véase
imagen de ayuda)
K Longitud de la ranura referida al centro de la fresa
A Angulo de la ranura (referencia: véase imagen de ayuda)
XE Fondo de fresado
XS Arista superior de fresado
J Profundidad de fresado
 J\>0: Dirección de aproximación -X
 J<0: Dirección de aproximación +X
P Aproximación máxima (por defecto: profundidad total en una
aproximación)
F Avance de alimentación (por defecto: avance activo)
 Bascular el husillo a la posición angular deseada antes
de llamar a G792.
 Si se utiliza un sistema de posicionamiento del cabezal
(sin eje C), se crea una ranura radial paralela al eje Z.
 Si se ha definido J o XS, el ciclo realiza la aproximación
en X hasta la distancia de seguridad y luego fresa la
ranura. Si no se han definido ni J ni XS, el ciclo fresa a
partir de la posición actual de la herramienta.
