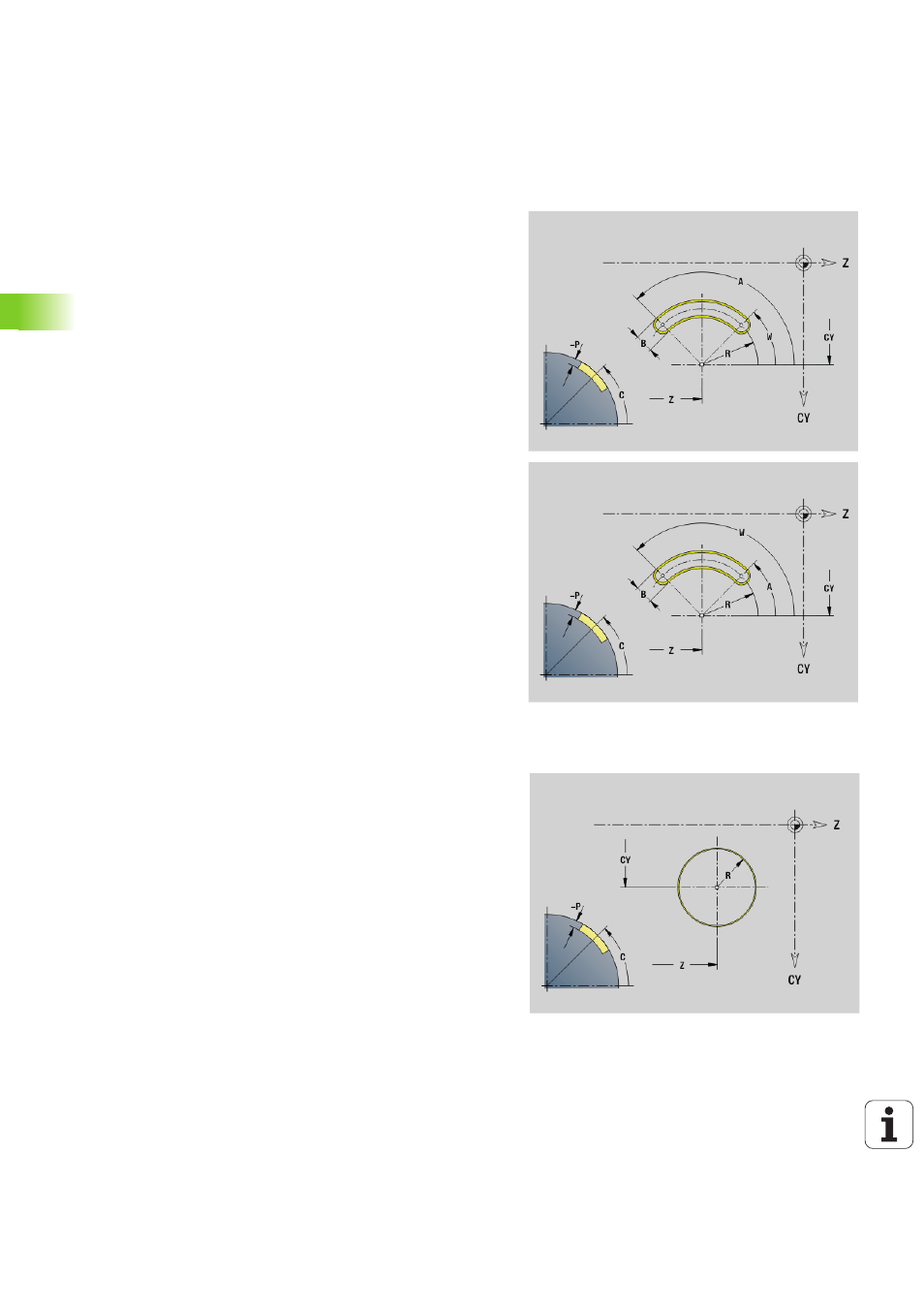

Ranura circular en superficie lateral G312/G313
G312/G313 define una ranura circular en un contorno en superficie
lateral La figura se programa en combinación con G840, G845 ó G846.
 G312: ranura circular en sentido horario
 G313: ranura circular en sentido antihorario
Círculo completo en superficie lateral G314
G314 define un círculo completo en un contorno en superficie lateral.
La figura se programa en combinación con G840, G845 ó G846.
Parámetro
Z
Centro
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
C Centro (ángulo)
R Radio, referencia: trayectoria del centro de la ranura
A Ángulo inicial; referencia: eje Z; (por defecto: 0°)
W Ángulo final; referencia: eje Z
B Anchura de la ranura
P Profundidad de la cajera
Parámetro
Z
Centro
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
C Centro (ángulo)
R Radio
P Profundidad de la cajera
