Arco de círculo de contorno de torneado G12-/
G13-Geo
G12/G13 define un arco de círculo en un contorno de torneado con

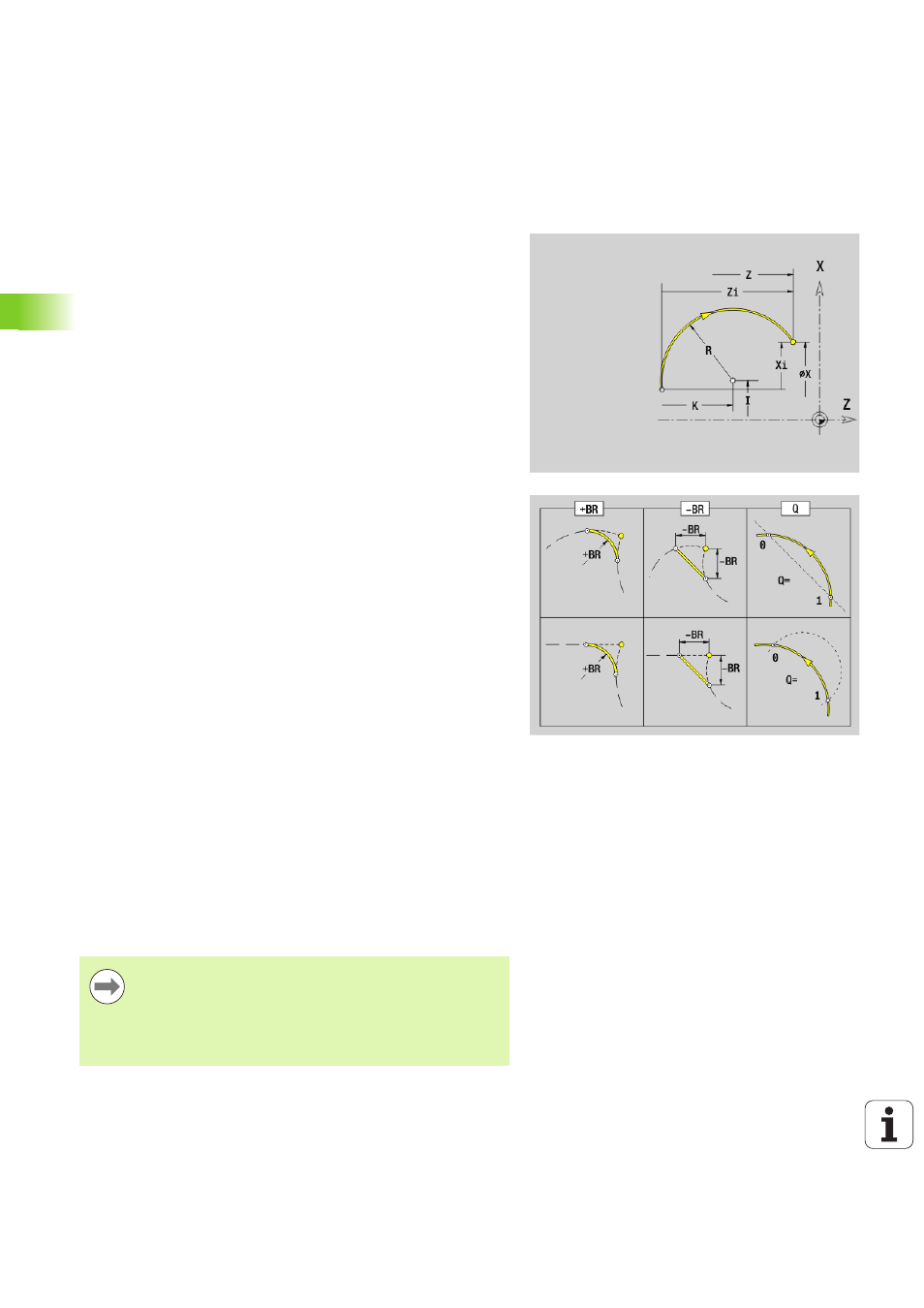

acotación absoluta del centro. Sentido de giro (véase imagen de
ayuda):
 G12: en el sentido horario
 G13: en el sentido antihorario
Parámetro
X
Punto final del elemento de contorno (cota de diámetro)
Z Punto final del elemento de contorno
I Centro (cota de radio)
K Centro
R Radio
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR\>0: Radio del redondeo
 BR<0: Anchura del bisel
PZ Punto final del elemento de contorno (radio polar; referencia:
punto cero de la pieza)
W Punto final del elemento de contorno (ángulo polar; referencia:
punto cero de la pieza)
PM Centro (radio polar; referencia: punto cero de la pieza)
WM Centro (ángulo polar; referencia: punto cero de la pieza)
AR
Ángulo inicial (ángulo de tangente respecto al eje de giro)
AN Ángulo final (ángulo de tangente respecto al eje de giro)
BE, BF, BD, BP y BH (véase "Atributos de mecanizado para los
elementos de forma" en la página 202)
FP
No mecanizar elemento (únicamente necesario para
TURN PLUS):
 0: no mecanizar elemento básico (recta)
 1: no mecanizar elemento superpuesto (por ej., bisel o
redondeo)
 2: no mecanizar elemento básico / superpuesto
Programación
 Y, Z: en cotas absolutas, incrementales, autoretención o
"?"
 ARi: Ángulo respecto al elemento precedente
 ANi: Ángulo al elemento siguiente
