4.6 Cont
or
nos con eje C - Nociones básicas
4.6 Contornos con eje C - Nociones
básicas

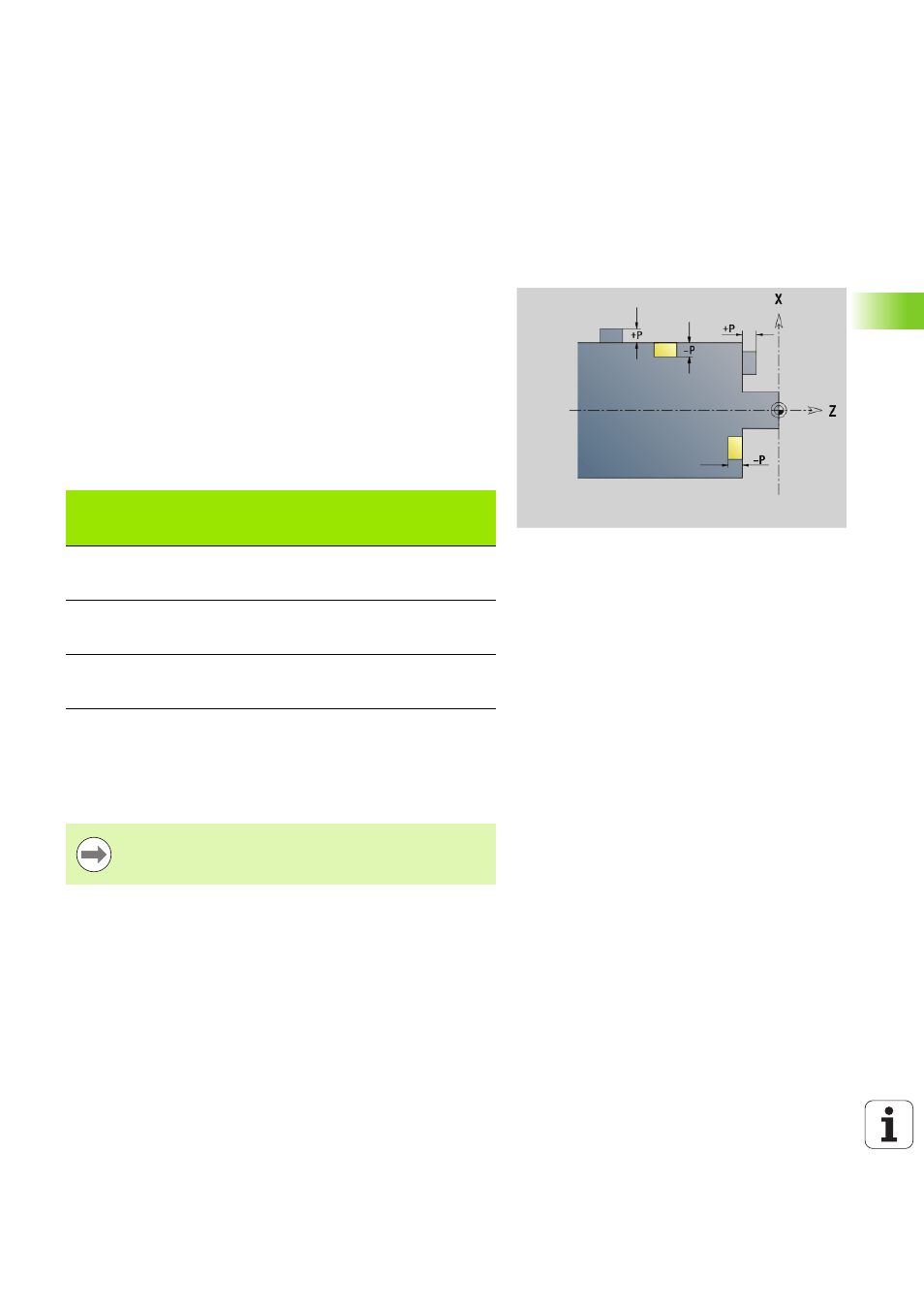

Orientación de los contornos de fresado
El plano de referencia o bien el diámetro de referencia se definen en
la identificación del segmento de programa. La profundidad y la
orientación del contorno de fresado (cajera, isla) se definen en la
definición del contorno de la siguiente manera:
 con profundidad P en G308 preprogramado
 como alternativa, en las figuras: parámetro del ciclo profundidad P
El signo de profundidad "P" determina la orientación del contorno de
fresado:
 P<0: Cajera
 P\>0: Isla
 X: diámetro de referencia tomado de la identificación del segmento
de programa
 Z: plano de referencia tomado de la identificación del segmento de
programa
 P: "Profundidad" tomada de G308 o de los parámetro del ciclo
Contornos en varios planos (contornos jerárquicamente
imbricados):
 Un plano empieza por G308 y finaliza por G309.
 G308 define un nuevo plano/diámetro de referencia. La primera
G308 toma el plano de referencia definido en la identificación de
segmento de programa. Cada G308 siguiente define un nuevo
plano. Cálculo:
nuevo plano de referencia = plano de referencia + P (del G308
precedente)
 Con G309 se vuelve al plano de referencia anterior.
Orientación del contorno de fresado
Segmento del
programa
P Superficie
Fondo de
fresado
SUPERF.
ANTERIOR P<0
P\>0
Z
Z+P
Z+P
Z
SUPERF.
POSTERIOR P<0
P\>0
Z
Z–P
Z–P
Z
SUPERF. LAT. P<0
P\>0
X
X+(P*2)
X+(P*2)
X
Los ciclos de fresado plano fresan la superficie descrita en
la definición del contorno. No se tiene en cuenta las islas
dentro de esta superficie.
