4.6 Cont
or
nos con eje C - Nociones básicas
Línea central de la ranura como referencia y orientación normal
Programación
 Centro de patrón = centro de curvatura
 radio de patrón = radio de curvatura
 Orientación normal
Estas órdenes disponen las ranuras equidistantes con una separación
igual al "radio de patrón" en torno al centro del patrón.

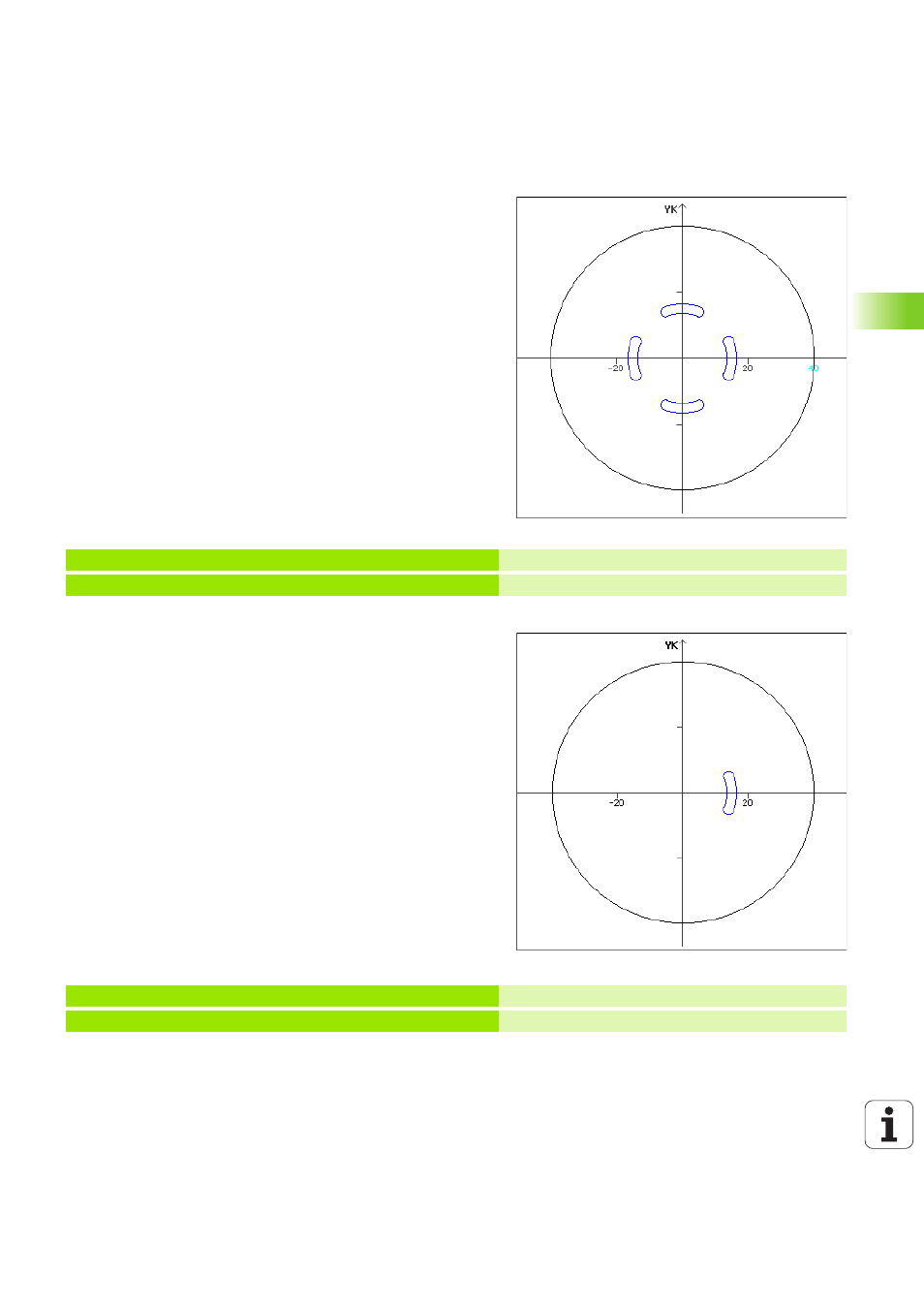

Ejemplo: eje central de la ranura como referencia, orientación normal
Eje central de la ranura como referencia y orientación original
Programación
 Centro de patrón = centro de curvatura
 radio de patrón = radio de curvatura
 Orientación original
Estas órdenes disponen todas las ranuras en la misma posición.
Ejemplo: eje central de la ranura como referencia, orientación original
N.. G402 Q4 K30 A0 XK0 YK0 H0 Patrón circular, orientación normal
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Ranura circular
N.. G402 Q4 K30 A0 XK0 YK0 H1 Patrón circular, orientación original
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Ranura circular
