Trayectoria en el plano XY G171-Geo

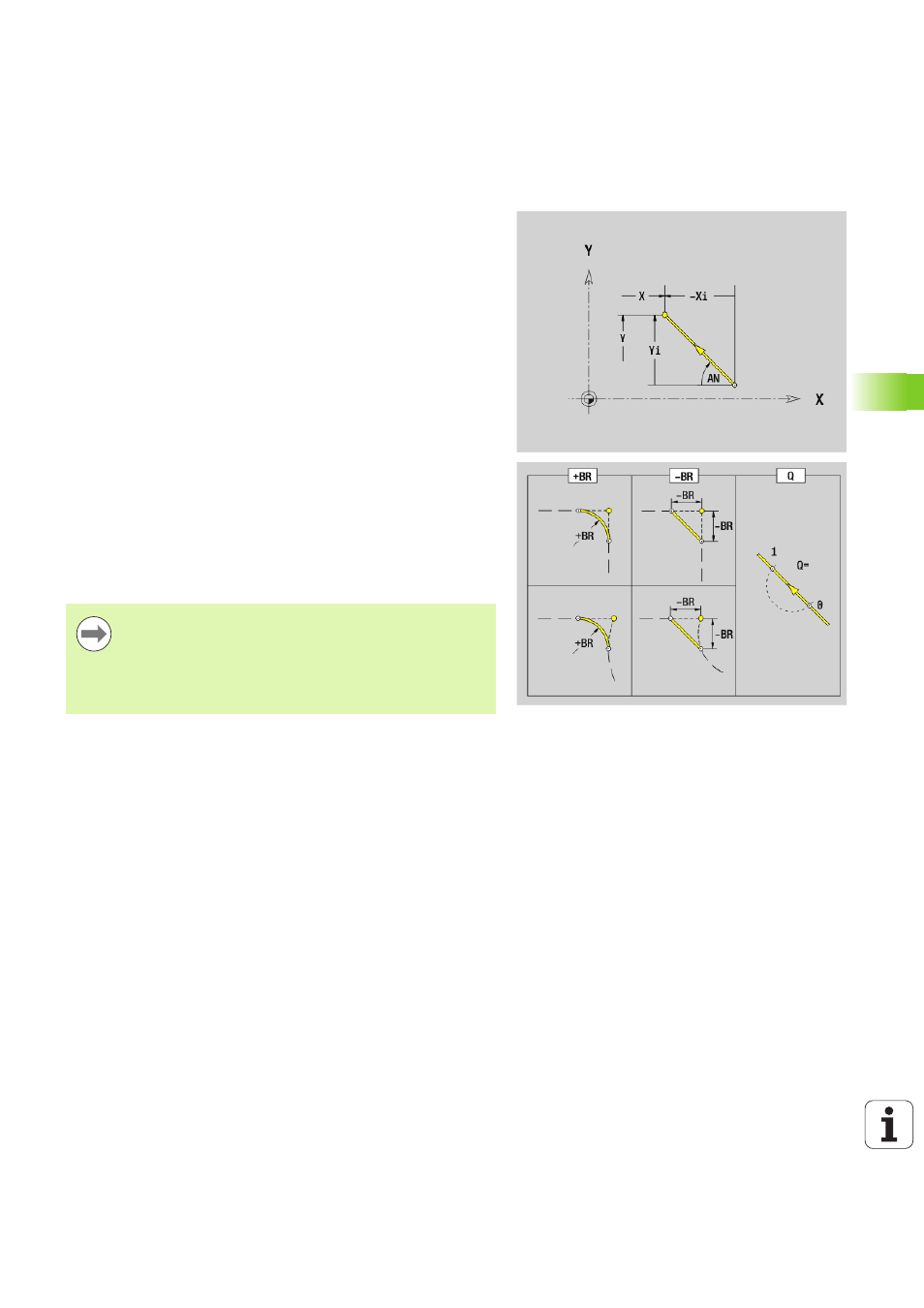

G171 define un elemento lineal en un contorno en el plano XY.
Parámetro
X
Punto final (cota del radio)
Y Punto final
AN Angulo al eje X (Dirección angular véase imagen auxiliar)
Q Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR\>0: Radio del redondeo
 BR<0: Anchura del bisel
PZ Punto final (radio polar; referencia: punto cero de la pieza)
W Punto final (ángulo polar; referencia: punto cero de la pieza)
AR Ángulo (AR corresponde a AN)
R Longitud (radio polar; referencia: último punto del contorno)
Programación
 X, Y: en cotas absolutas, incrementales, autoretención
o "?"
 ANi: Ángulo al elemento siguiente
 ARi: Ángulo respecto al elemento precedente
