530 Programación DIN para el eje Y
6.6 Mo
vimient
o
s lineales y cir
c
ular
es eje Y
6.6 Movimientos lineales y
circulares eje Y

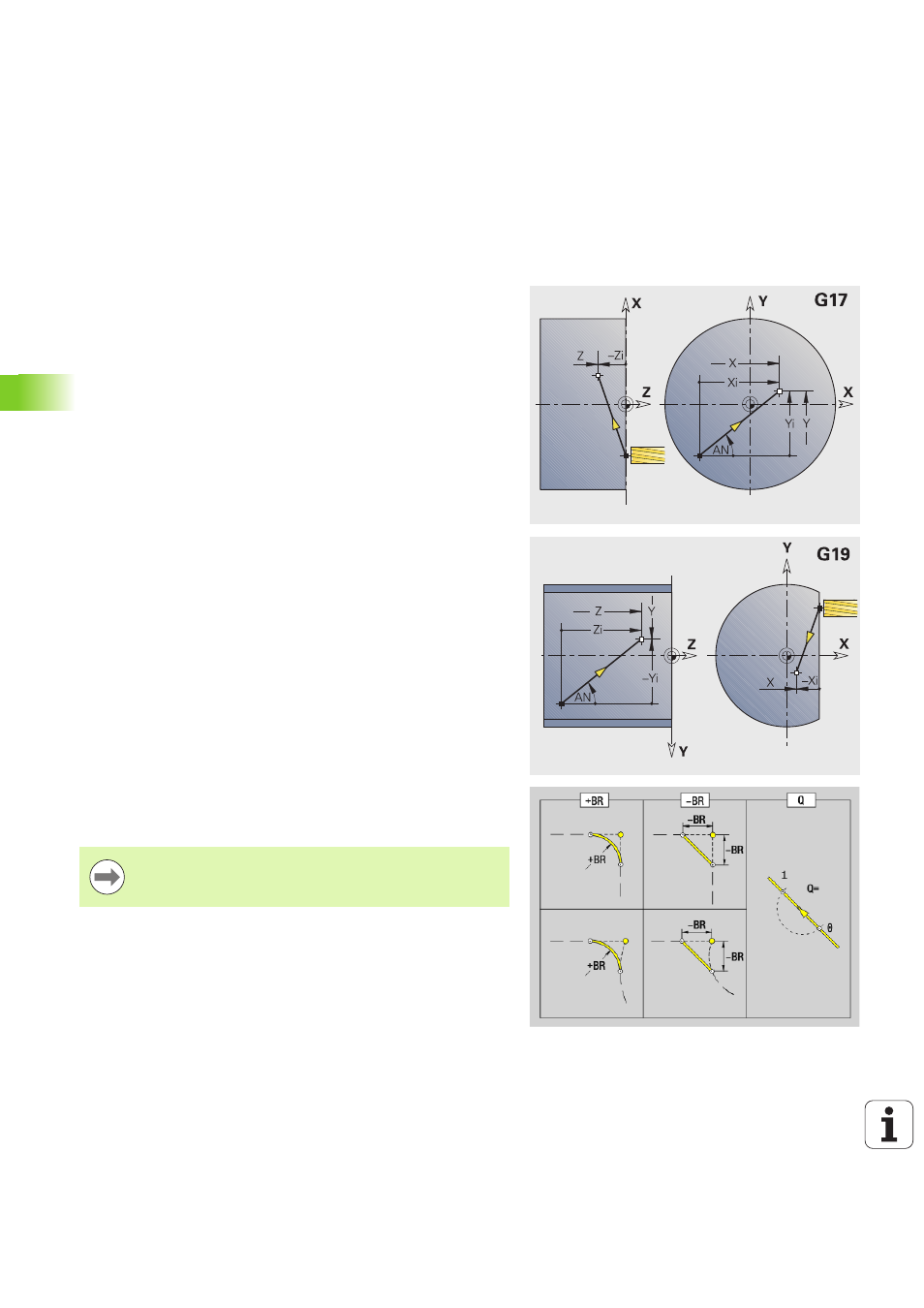

Fresado: movimiento lineal G1
G1 desplaza linealmente avance hasta el "punto final". G1 se ejecuta
en dependencia del plano de mecanizado:
 G17 Interpolación en el plano XY
 Aproximación en dirección Z
 Referencia ángulo A: eje X positivo
 G18 Interpolación en el plano XZ
 Aproximación en dirección Y
 Referencia ángulo A: eje Z negativo
 G19 Interpolación en el plano YZ
 Aproximación en dirección X
 Referencia ángulo A: eje Z positivo
Parámetro
X
Punto final (cota de diámetro)
Y Punto final
Z Punto final
AN Ángulo (referencia: depende del plano de mecanizado)
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR\>0: Radio del redondeo
 BR<0: Anchura del bisel
BE: Factor de avance especial para el bisel/redondeo (por defecto: 1)
Avance especial = avance activo * BE (0 < BE <= 1)
Programación X, Y, Z: en cotas absolutas, incrementales,
automantenimiento (comportamiento modal) o "?"
