40 Programación NC
1
.2 El edit
or de smar
t.T
u
rn
Selección de las funciones del editor
Las funciones del editor smart.Turn están divididas en el "menú
principal" y en varios "submenús".
A los submenús se accede de la siguiente manera:
 seleccionando las opciones de menú correspondientes
 posicionando el cursor dentro del segmento de programa
Al menú jerárquicamente superior se accede de la siguiente manera:
 pulsando la tecla ESC
 utilizando la opción de menú
Softkeys: se dispone de Softkeys para cambiar rápidamente a "modos
de funcionamiento adyacentes", para cambiar de una ventana de
edición a otra o la vista de programa y para activar los gráficos.
Editar con indicación en árbol activa
 Abrir los segmentos de programa utilizando la tecla de cursor
derecha.
 Posicionar el cursor sobre la sentencia que se quiera modificar y
accionar de nuevo la tecla de cursor derecha.
 El control numérico cambia automáticamente a la vista DINplus.
Realizar la modificación deseada.
 Volver a la indicación en árbol y cerrar el segmento de programa
empleando la tecla de cursor izquierda.

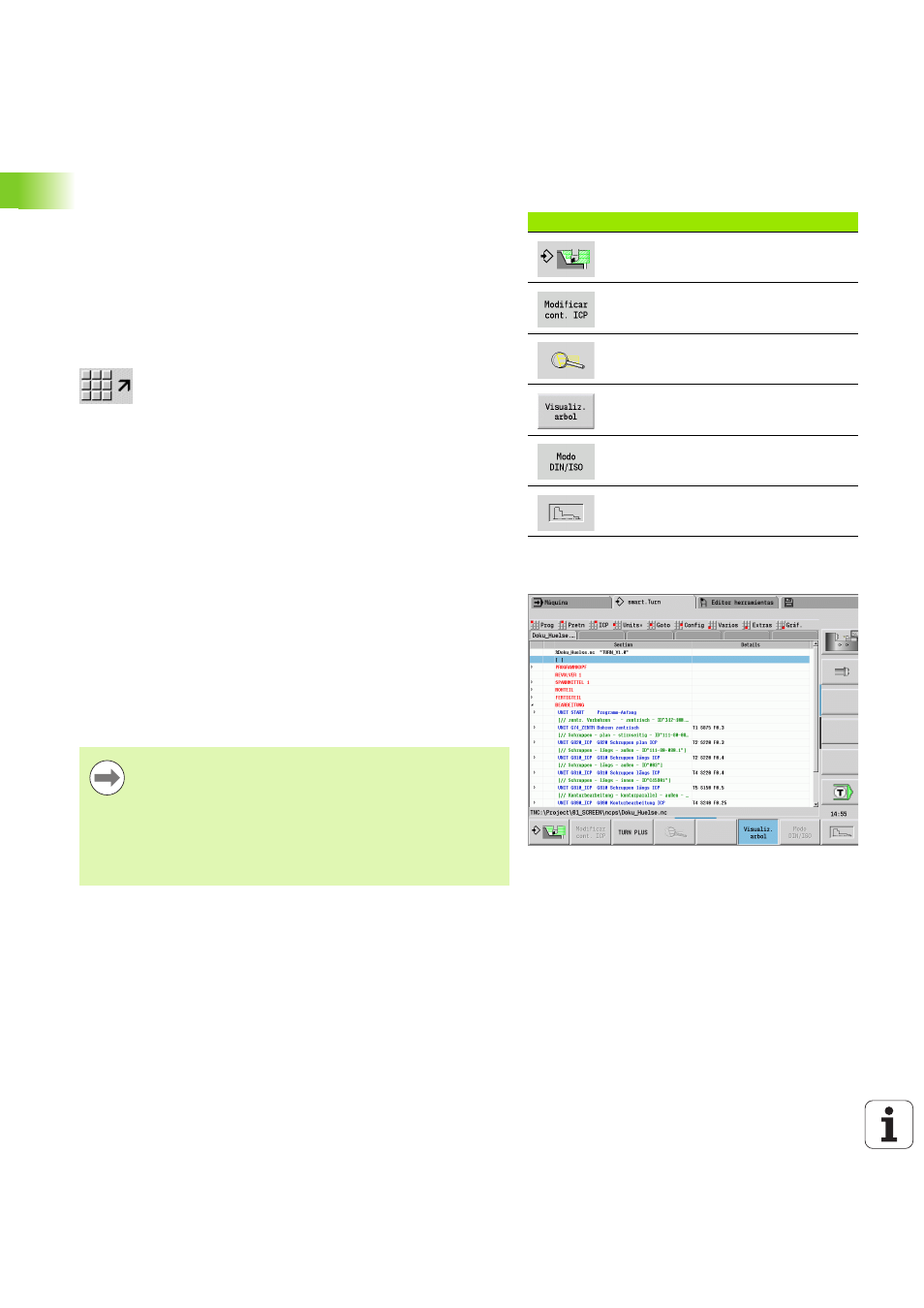

Softkeys con la ventana de programa activa
Inicia el programa actual en la
simulación
Abre el contorno donde se encuentra
el cursor en el ICP.
Activa la lupa en la visualización de
contorno
Cambia entre vista DINplus e
indicación en árbol.
Conmuta entre el modo UNIT y el
modo DIN/ISO
Activa la visualización de contorno e
inicia el dibujo nuevo del contorno
Adaptar a sus necesidades la indicación en árbol en el
corte MECANIZADO, p. ej. reuniendo varias unidades para
formar una zona de bloque propia. Definir la nueva zona de
bloque insertando, en el inicio del segmento de programa
seleccionado, la palabra DINplus INICIO DEL BLOQUE y al
final la palabra DINplus FINAL DEL BLOQUE. Las palabras
DINplus se encuentran en el menú Extras \> Opción de
menú Insertar palabra DINplus.
