Ciclo de roscado G31
G31 crea roscas sencillas, concatenadas y de varias entradas definidas
con G24-, G34- o G37-Geo. G31 mecaniza también un contorno de
rosca definido directamente después de la llamada de ciclo y
terminado con G80.
Beispiel: G31
. . .
PIEZA ACABADA
N 2 G0 X16 Z0
N 3 G52 P2 H1
N 4 G95 F0.8
N 5 G1 Z-18
N 6 G25 H7 I1.15 K5.2 R0.8 W30 BF0 BP0
N 7 G37 Q12 F2 P0.8 A30 W30
N 8 G1 X20 BR-1 BF0 BP0
N 9 G1 Z-23.8759 BR0
N 10 G52 G95
N 11 G3 Z-41.6241 I-14.5 BR0
N 12 G1 Z-45

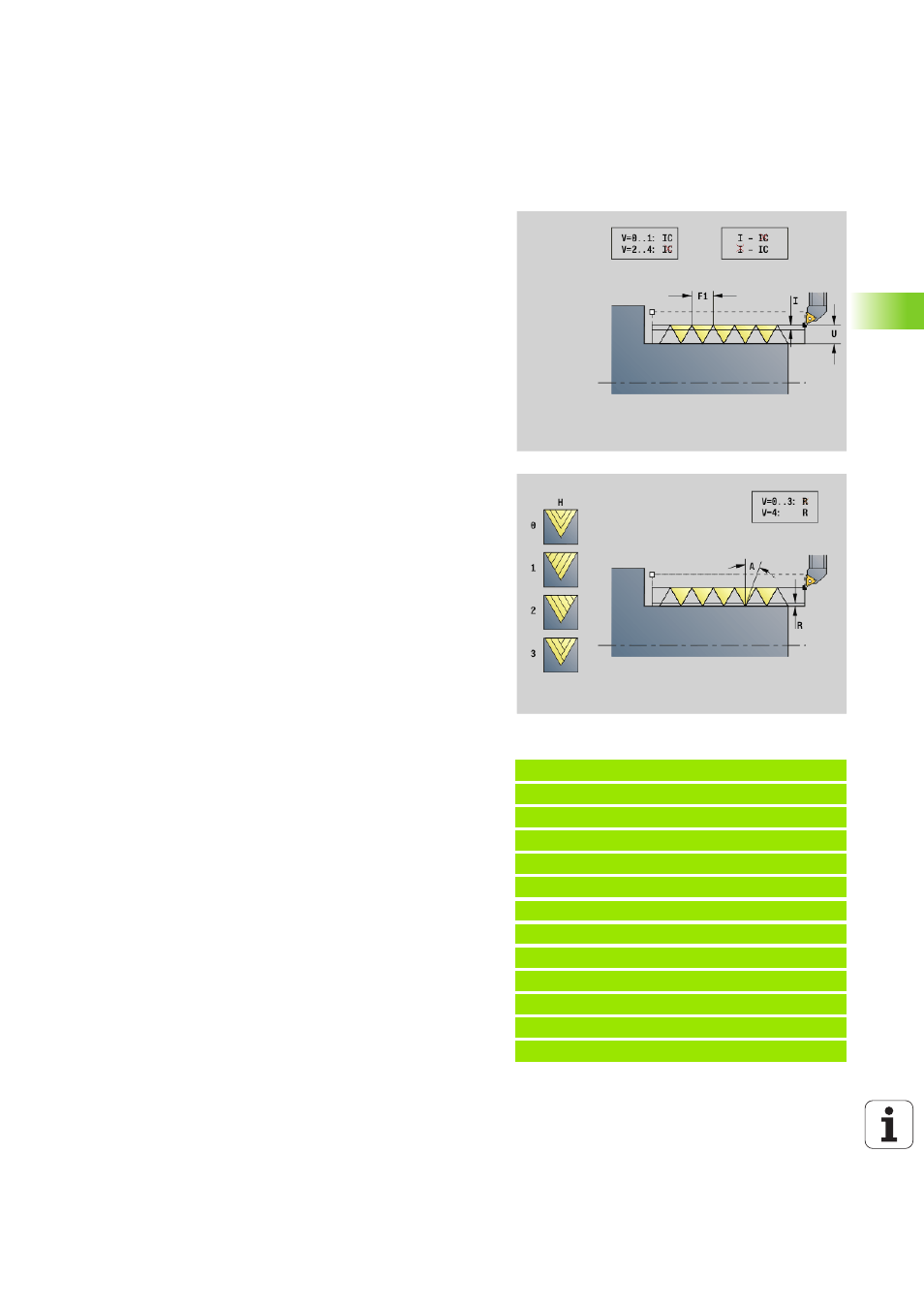

Parámetro
ID
Contorno auxiliar - Número identificativo del contorno que se
desea mecanizar
NS Número de bloque inicial del contorno (referencia al elemento
básico G1-Geo; rosca concatenada: número de bloque del
primer elemento básico)
NE Número de bloque final del contorno (referencia al elemento
básico G1-Geo; rosca concatenada: número de bloque del
primer elemento básico)
O Identificación Comienzo/Final (por defecto: 0) Se mecaniza un
bisel/redondeo:
 0: sin mecanizado
 1: al principio
 2: al final
 3: al principio y al final
 4: se mecaniza el bisel/redondeo - no el elemento básico
(condición previa: segmento de contorno con un elemento)
J Dirección de referencia:
 Sin datos: la dirección de referencia se determina a partir del
elemento de contorno.
 J=0: Roscado longitudinal
 J=1: Roscado transversal
I Alimentación máxima
Ninguna introducción de datos y V=0 (sección de viruta
constante):
I = 1/3 * F
IC Número de cortes La alimentación se calcula a partir de IC y U.
Utilizar para:
 V=0 (sección de mecanizado constante)
 V=1 (aproximación constante)
B Longitud de aceleración
Sin datos: la longitud de aceleración se determina a partir del
contorno. Si esto no fuera posible, el valor se calculo a partir de
los parámetros cinemáticos. El contorno de rosca se prolonga
en una distancia igual al valor B.
P Longitud de sobrepaso
Sin datos: la longitud de sobrepaso se determina a partir del
contorno. Si esto no es posible, el valor será calculado. El
contorno de rosca se prolonga una distancia igual al valor P.
A Ángulo de aproximación (por defecto: 30°)
