4.4 Elementos de formas del
contorno de torneado
Profundización (estándar) G22-Geo

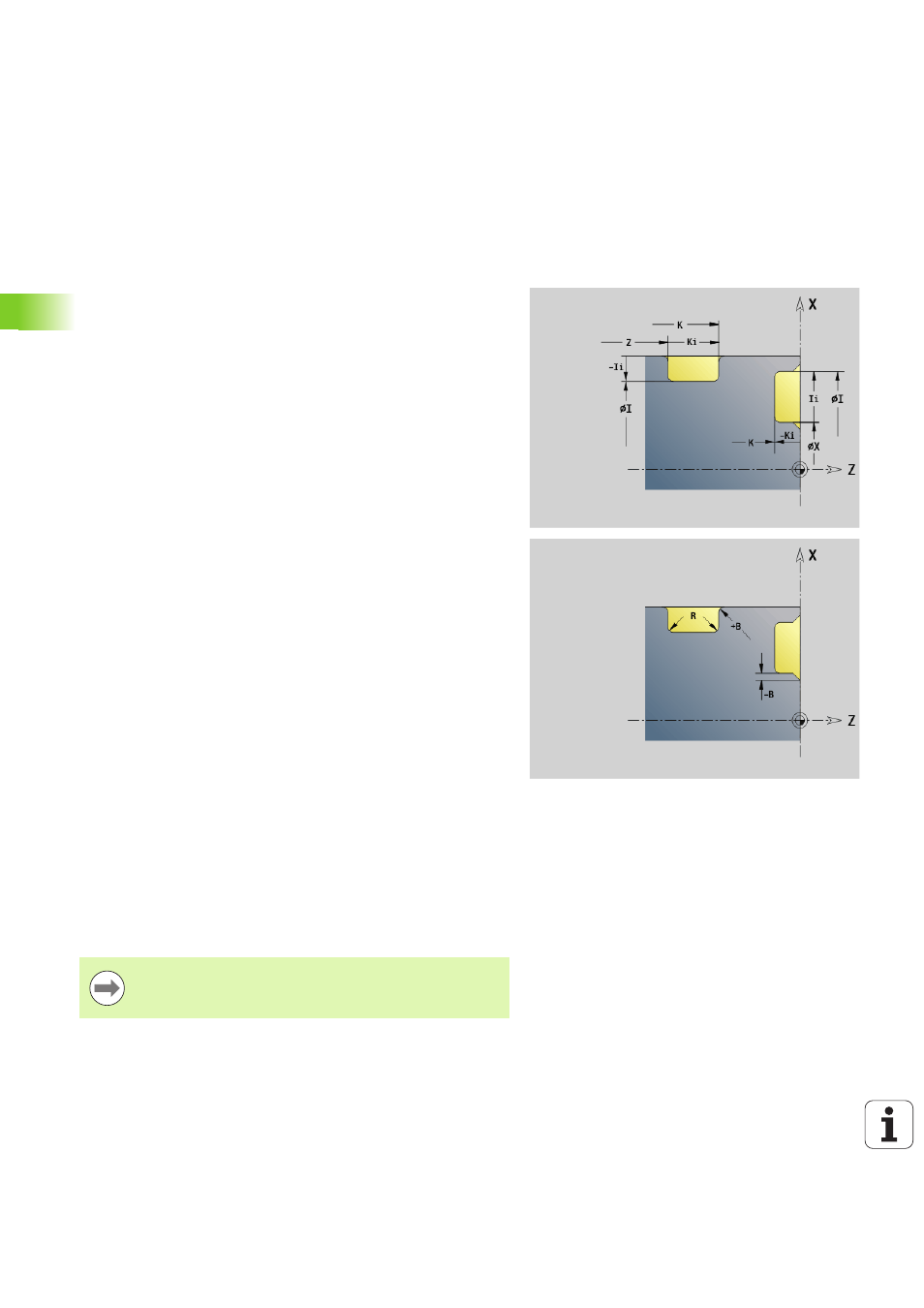

G22 define una profundización sobre el elemento de referencia
paralelo al eje previamente programado.
Parámetro
X
Punto inicial en profundización en una superficie refrentada (cota
de diámetro)
Z Punto inicial en profundización en una superficie lateral
I Vértice interior (cota de diámetro)
 Profundización en superficie refrentada: punto final de la
profundización
 Profundización en superficie lateral: fondo de profundización
K Esquina interior
 Profundización en superficie refrentada: fondo de
profundización
 Profundización en superficie lateral: punto final de
profundización
Ii Esquina interior - incremental (¡tener presente el signo!)
 Profundización en superficie refrentada: anchura de
profundización
 Profundización en superficie lateral: profundidad de
profundización
Ki Esquina interior - incremental (¡tener presente el signo!)
 Profundización de la superficie refrentada: profundidad de
profundización
 Profundización de la superficie lateral: anchura de
profundización
B Radio exterior/bisel a ambos lados de la profundización (por
defecto: 0)
 B\>0: Radio del redondeo
 B<0: Anchura del bisel
R Radio interior en ambas esquinas de la entalladura (por defecto: 0)
BE, BF, BD, BP y BH (véase "Atributos de mecanizado para los
elementos de forma" en la página 202)
FP
No mecanizar elemento (únicamente necesario para
TURN PLUS):
 1: no editar la profundización
Programar solo "X" o "Z".
