Ejes lineales y rotativo

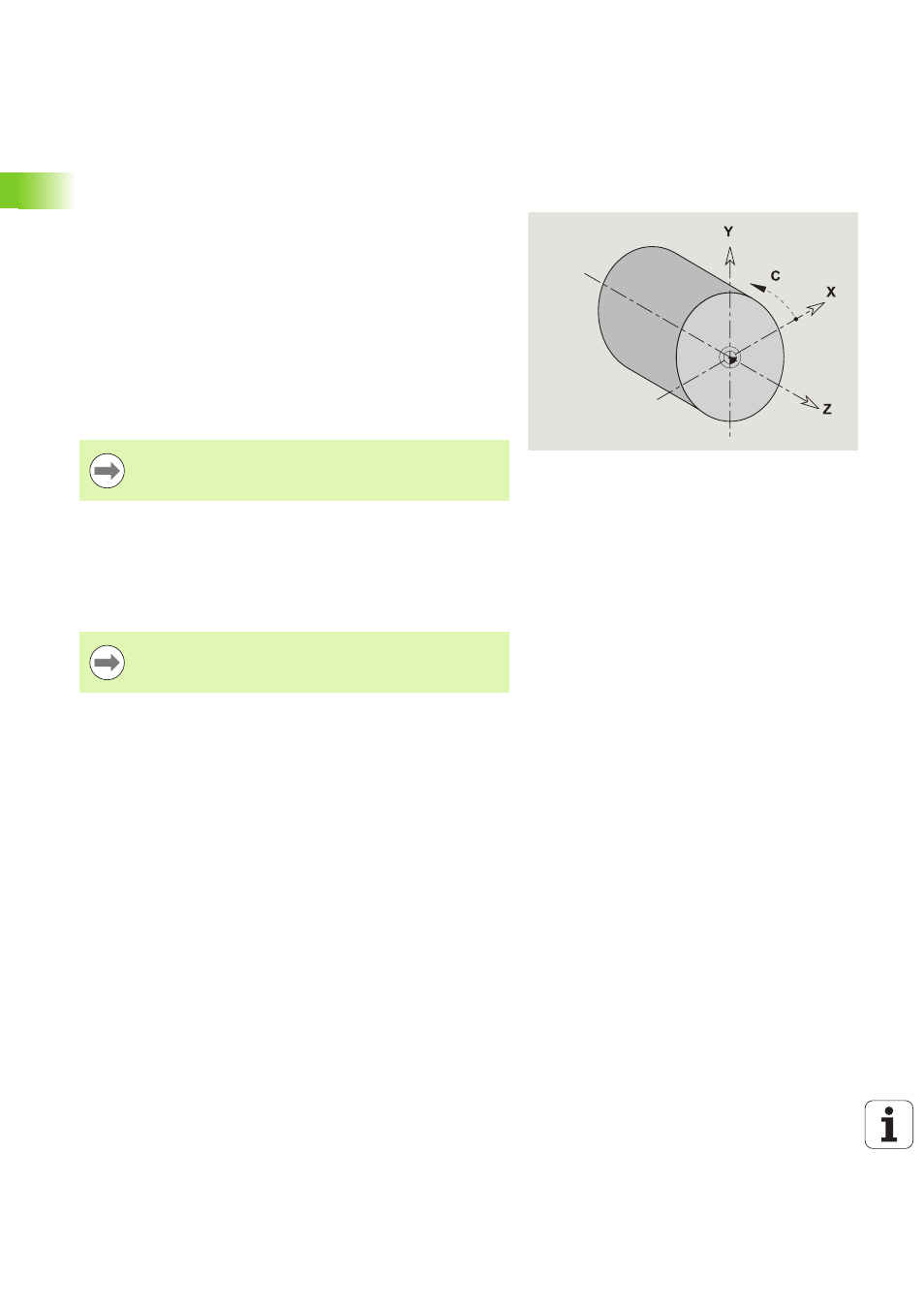

Ejes principales: los datos de coordenadas de los ejes X, Y y Z se
refieren al punto cero de pieza.
Eje C como eje principal:
Los datos de ángulos se refieren al "punto cero del eje C".
En los contornos y mecanizados con el eje C:
Los datos de coordenadas en la superficie frontal/posterior se
indican en coordenadas cartesianas (XK, YK) o en coordenadas
polares (X, C)
Los datos de coordenadas en la superficie lateral se indican en
coordenadas polares (Z, C). En vez de C" se puede emplear la cota
lineal CY ("Desarrollo de superficie lateral" en el diámetro de
referencia).
Unidades dimensionales
Los programas NC pueden escribirse en unidades "métricas" o en
"pulgadas". La unidad dimensional se define en el campo "Unidad"
(Véase "Segmento ENCABEZAMIENTO DEL PROGRAMA" en pág.
48.).
El editor smart.Turn tiene en cuenta solo las letras de
dirección de los ejes configurados.
Una vez determinada la unidad dimensional, ya no se
puede modificar.
