580
TURN PLUS
7.
4 Indicaciones del mecanizado
Mecanizado de ejes
TURN PLUS en las piezas de ejes además del mecanizado estándar se
realiza también el mecanizado de la parte posterior del contorno
exterior. De esta forma se pueden mecanizar ejes en una sola
sujeción. En el diálogo del medio de sujeción, se puede seleccionar en
el parámetro de introducción V el tipo de sujeción correspondiente
para el mecanizado de eje (Eje/Mandril o Eje/arrastre frontal).
TURN PLUS no asiste a la hora de retirar el cabezal móvil y no
comprueba la situación de sujeción.
Criterio para realizar una "eje": la pieza está sujeta por el lado del
cabezal y el lado del contrapunto.

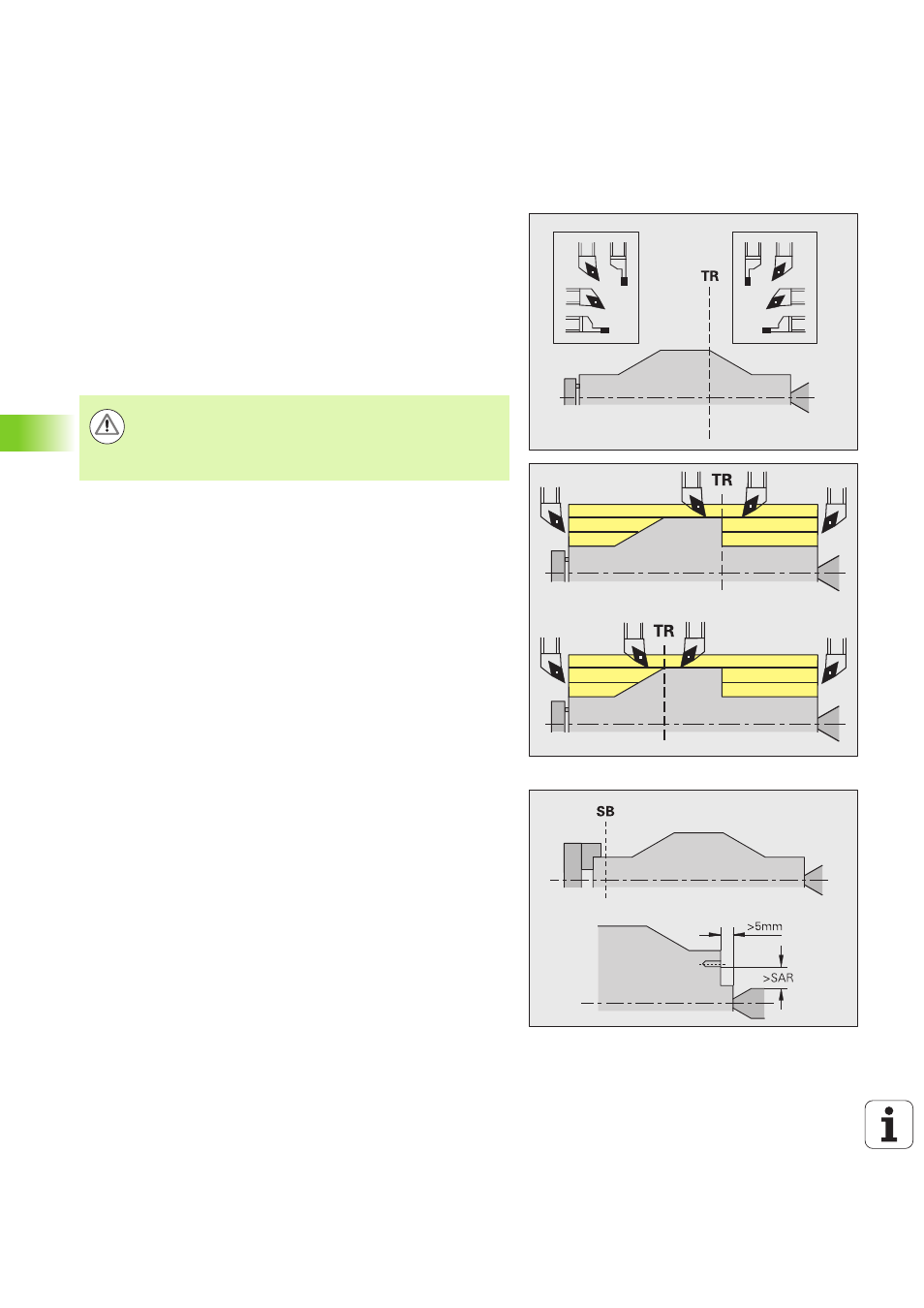

Punto de separación (TR)
El punto de separación (TR) divide la pieza en zona frontal y zona
posterior. Si no se indica el punto de separación, TURN PLUS lo
posiciona en la transición del diámetro mayor al diámetro menor. Los
puntos de separación deben situarse en la esquinas exteriores.
Herramienta para el mecanizado de
la zona frontal: dirección principal de mecanizado "- Z"; o bien
preferentemente herramientas de roscar o profundizar "a
izquierdas", etc.
la zona posterior: dirección principal de mecanizado "+ Z"; o bien
preferentemente herramientas de roscar o profundizar "a derechas",
etc.
Fijar/ modificar el punto de separación: Véase "Punto de separación
G44" en la página 223.
Zona de protección para taladrados y fresados
TURN PLUS mecaniza contornos de taladrado y fresado sobre
superficies planas (parte frontal y posterior) bajo las siguientes
condiciones:
la distancia (horizontal) hasta la superficie plana es \> 5 mm, o
la distancia entre la mordaza y el contorno de taladrado/ fresado es
\> SAR
(SAR: Véase parámetros de usuario)
Si en el lado del cabezal el eje está sujeto con mordazas, TURN PLUS
tiene en cuenta la limitación del corte O.
¡Atención: Peligro de colisión!
TURN PLUS no comprueba las colisiones en el
mecanizado transversal o cuando se trabaja en la
superficie frontal y la parte posterior.
