4.13 Decalajes del punt
o cer
o Offsets del punto cero
–
Decalaje G53/G54 /G55

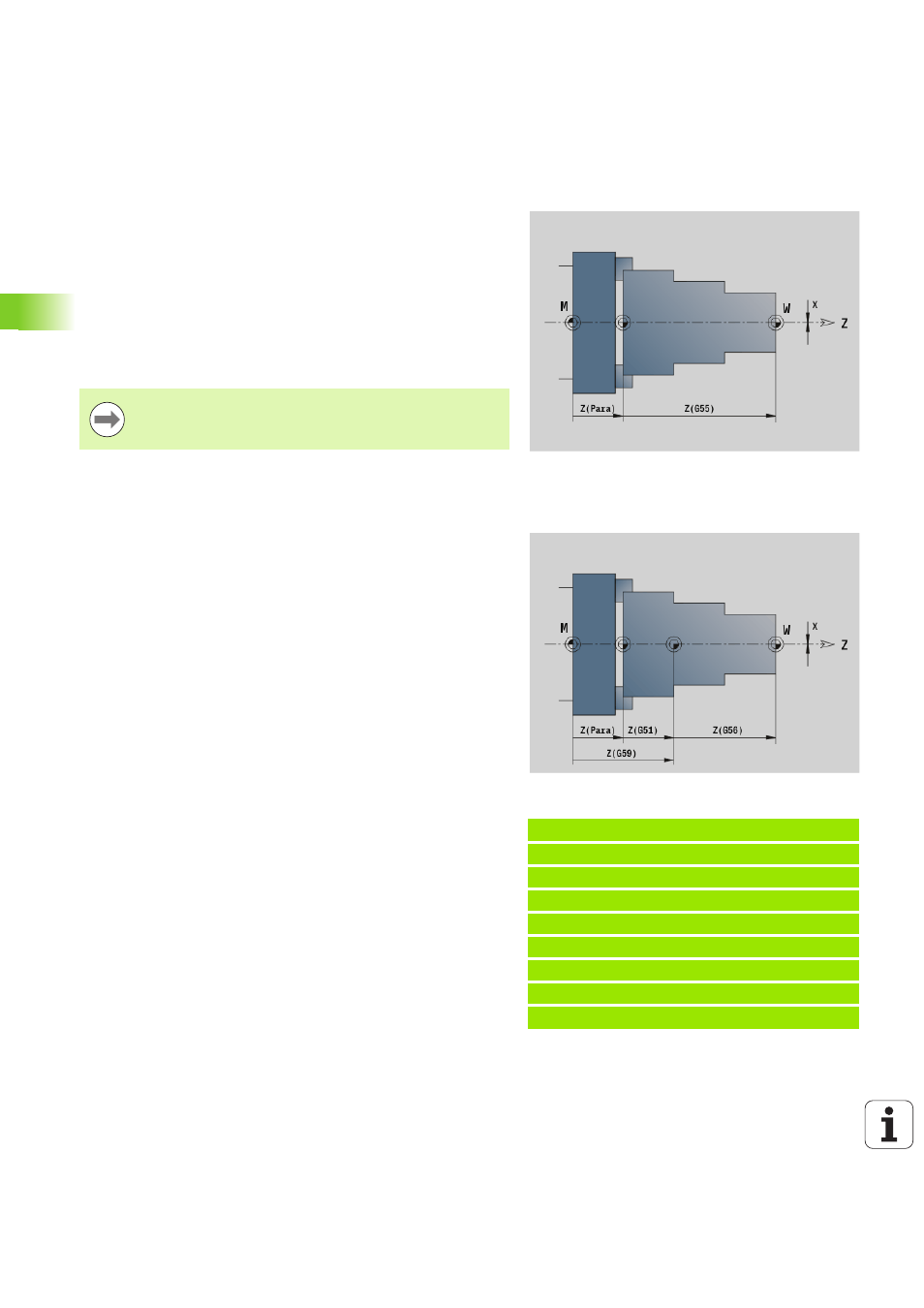

G53, G54 y G55 desplazan el punto cero de la pieza lo equivalente a
los valores de Offset definidos en el modo de ajuste.
El decalaje está referido al punto cero de la pieza definido en el modo
de ajuste, incluso aunque G53, G54 y G55 se programen varias veces.
El decalaje es válido hasta el final del programa o hasta que se cancela
mediante otros decalajes del punto cero.
Antes de utilizar los decalajes G53, G54 y G55 deben definirse los
valores de Offset en el modo de ajuste (véase manual de instrucciones
de uso "Definir Offsets")
Desplazamiento aditivo del punto cero G56
G56 hace un decalaje del punto cero de la pieza lo equivalente al valor
definido en el eje seleccionado. El decalaje se refiere al punto cero de
pieza válido actualmente.
Cuando se programa varias veces G56, el decalaje siempre se suma al
punto cero de pieza válido actualmente.
Un desplazamiento en X debe indicarse como medida del
radio.
Beispiel: G56
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X62 Z5
N3 G810 NS7 NE12 P5 I0.5 K0.2
N4 G51 Z-28 [Decalaje del punto cero]
N5 G0 X62 Z5
N6 G810 NS7 NE12 P5 I0.5 K0.2
N4 G51 Z-28 [Decalaje del punto cero]
. . .
Parámetro
X
Decalaje (cota de radio) - (por defecto: 0)
Y Decalaje (dependiente de la máquina)
Z Decalaje
U Decalaje (dependiente de la máquina)
V Decalaje (dependiente de la máquina)
W Decalaje (dependiente de la máquina)
