238 Programación DIN
4.7 Cont
or
nos superficie fr
ontal/post
er
ior

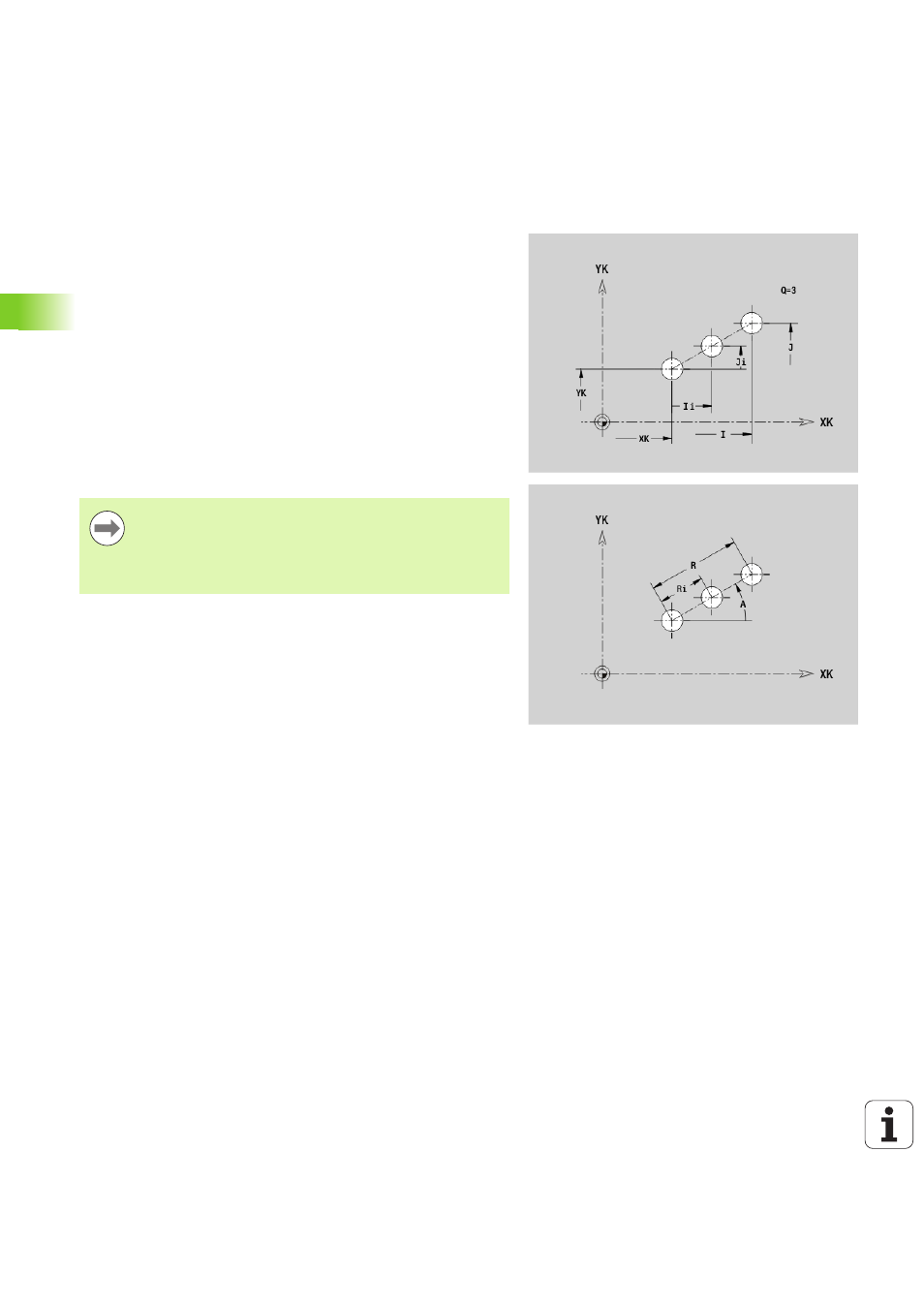

Patrón lineal en la superficie frontal/posterior
G401-Geo
G401 define un patrón lineal de taladros o de figuras en la superficie
frontal/posterior. G401 actúa sobre el taladro/figura definidos en la
frase siguiente (G300..305, G307).
Parámetro
Q
Número de figuras (por defecto: 1)
XK Punto inicial en coordenadas cartesianas
YK Punto inicial en coordenadas cartesianas
I Punto final en coordenadas cartesianas
J Punto final en coordenadas cartesianas
Ii Distancia (XKi) entre figuras (distancia de patrón)
Ji Distancia (YKi) entre figuras (distancia de patrón)
A Ángulo entre el eje longitudinal y el eje XK (por defecto: 0°)
R Longitud total del patrón
Ri Distancia entre figuras (distancia de patrón)
 Programar el taladro/figura en el bloque siguiente sin
centro.
 El ciclo de fresado (segmento de programa
MECANIZADO) llama, en el bloque siguiente, al taladro/
figura - no a la definición del patrón.
