HEIDENHAIN MANUALplus 620, CNC PILOT 640 171
3.2 Units - Pr
etaladr
a
r eje Y
3.2 Units - Pretaladrar eje Y

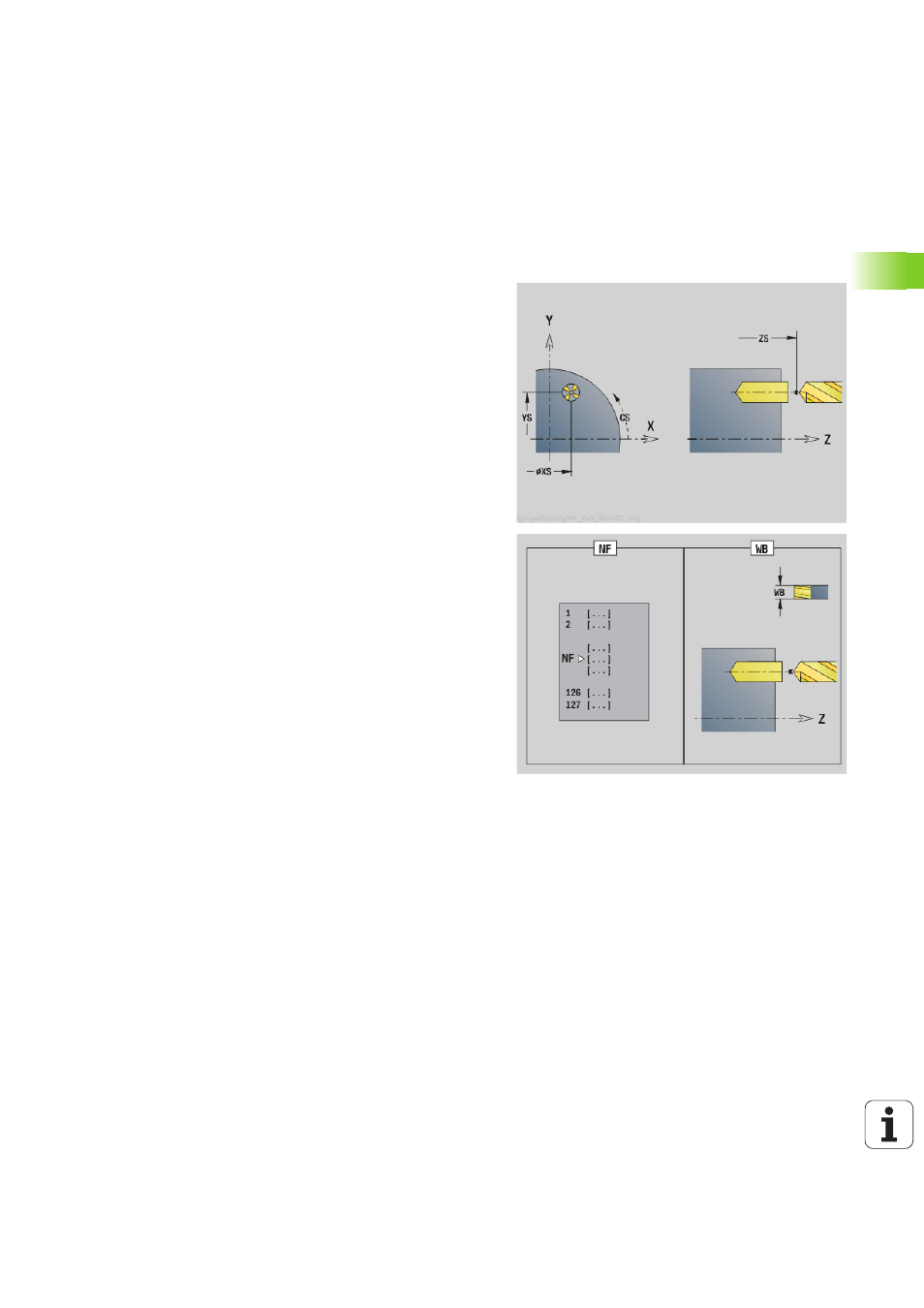

Unit "Pretaladrado fresado de contorno ICP
plano XY"
La Unit determina la posición del pretaladrado y realiza el taladrado. El
ciclo de fresado a continuación recibe la posición del pretaladrado a
través de la referencia guardada en NF. Si el contorno fresado consiste
en varias fases, la Unit crea un taladro para cada fase.
Unitname: DRILL_STI_840_Y / Ciclo: G840 A1 (Véase la página 363);
G71 (Véase la página 327)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: taladrar
 Parámetros influidos: F, S
Parámetros Formulario contorno
FK
Véase la página 62
NS Número de frase inicial del contorno
NE Nº frase final contorno
Z1 Arista superior de fresado
P2 Profundidad contorno
Parámetros Formulario ciclo
JK
Lugar de fresado
 0: sobre el contorno
 1: contorno cerrado: dentro del contorno
 1, contorno abierto, por la izquierda del contorno
 2: contorno cerrado: fuera del contorno
 2, contorno abierto, por la derecha del contorno
 3: dependiendo de H y MD
H Dirección de desarrollo del fresado
 0: Marcha inversa
 1: Marcha sincron.
I Sobremedida paralela al contorno
K Sobremedida en dirección de alimentación
R Radio de entrada
WB Diámetro de fresa
NF Marca de posición
E Tiempo de espera en el fondo del taladro (por defecto: 0)
D Retroceso en el
 0: Avance rápido
 1: Avance
V Reducción del avance
 0: sin reducción
 1: al final del taladro
 2: al principio del taladro
 3: al principio y al final del taladro
AB Longitud de taladrado inicial/taladrado pasante (Distancia
para reducción del avance)
RB Nivel de retroceso (por defecto: a la posición inicial o bien
a la distancia de seguridad)
Otros formularios: Véase la página 60
