HEIDENHAIN MANUALplus 620, CNC PILOT 640 233
4.7 Cont
or
nos superficie fr
ontal/post
er
ior

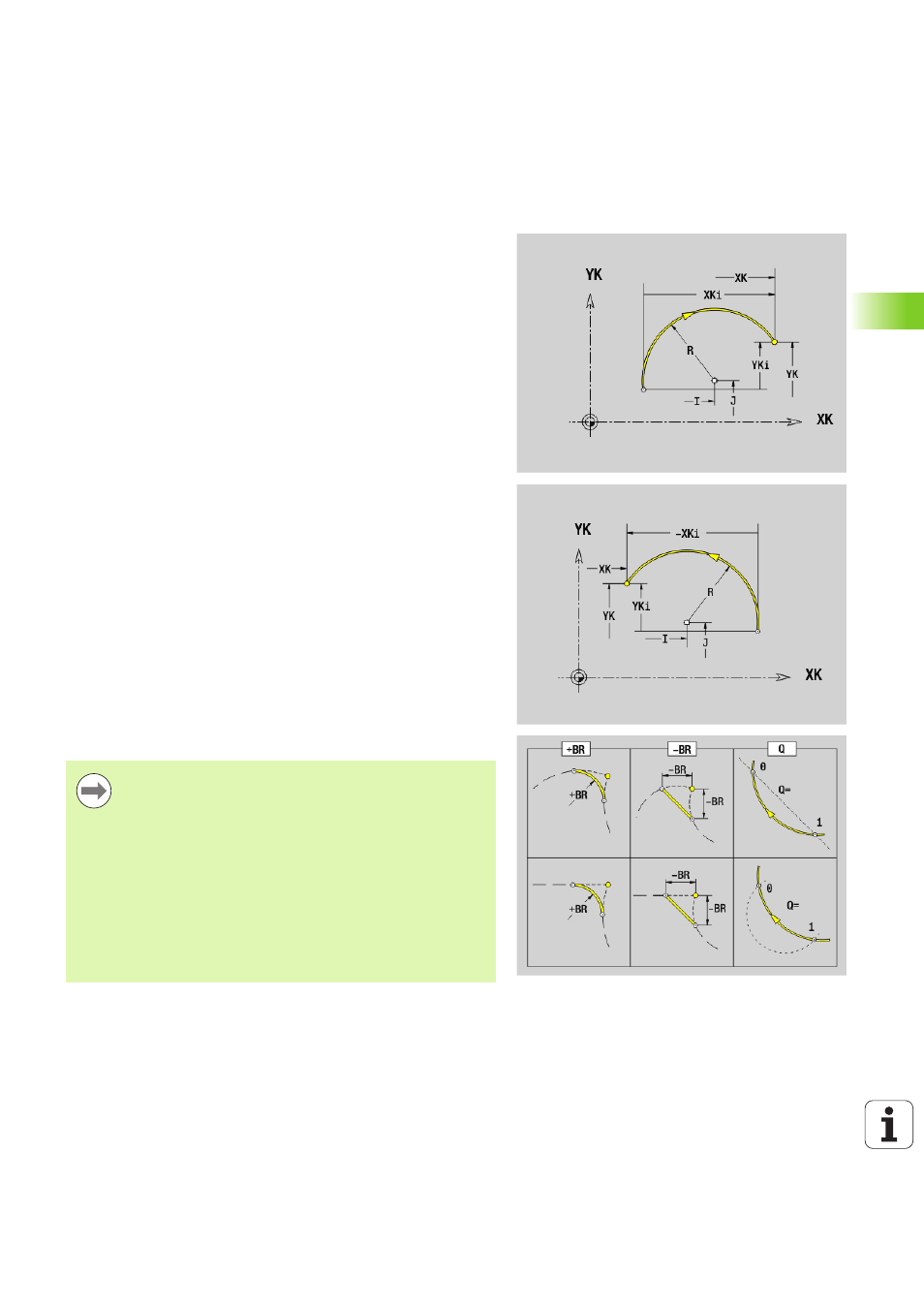

Arco de círculo en contorno frontal/posterior
G102-/G103-Geo
G102/G103 define un arco de círculo en un contorno frontal o
posterior. Sentido de giro (véase imagen de ayuda):
 G102: en el sentido horario
 G102: en el sentido antihorario
Parámetro
X
Punto final en coordenadas polares (cota de diámetro)
C Punto final en coordenadas polares (cota angular)
XK Punto final en coordenadas cartesianas
YK Punto final en coordenadas cartesianas
R Radio
I Centro en coordenadas cartesianas
J Centro en coordenadas cartesianas
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR\>0: Radio del redondeo
 BR<0: Anchura del bisel
XM Centro (radio polar; referencia: punto cero de la pieza)
CM Centro (ángulo polar; referencia: punto cero de la pieza)
AR
Ángulo inicial (ángulo de tangente respecto al eje de giro)
AN Ángulo final (ángulo de tangente respecto al eje de giro)
Programación
 X, XK, YX: en cotas absolutas, incrementales, con
automantenimiento (comportamiento modal) o "?"
 C: en cotas absolutas, incrementales o con
automantenimiento (comportamiento modal)
 I, J: en cotas absolutas o incrementales
 XM, CM: en cotas absolutas o incrementales
 ARi: Ángulo respecto al elemento precedente
 ANi: Ángulo al elemento siguiente
 El punto final no puede coincidir con el punto inicial (no
es un círculo completo).
