7.2 Elaboración automática del
plan de trabajo (AAG-GAPT)
El AAG (GAPT) genera los bloques de trabajo del plan de trabajo
según el orden determinado en la "sucesión del mecanizado". En el
formulario de introducción de datos Parámetros de mecanizado se
definen los detalles para el mecanizado. TURN PLUS calcula todos los
elementos de un bloque de trabajo automáticamente. La sucesión del
mecanizado se determina con el editor de la sucesión de
mecanizado .
Un bloque de trabajo contiene:
 la llamada a la herramienta
 los valores de corte (datos tecnológicos)
 la puesta en marcha (puede omitirse)
 el ciclo de mecanizado
 el desplazamiento (puede omitirse)
 la puesta en marcha del punto de cambio de la herramienta (puede
omitirse)
Los bloques de trabajo generados se pueden modificar o completar a
posteriori.

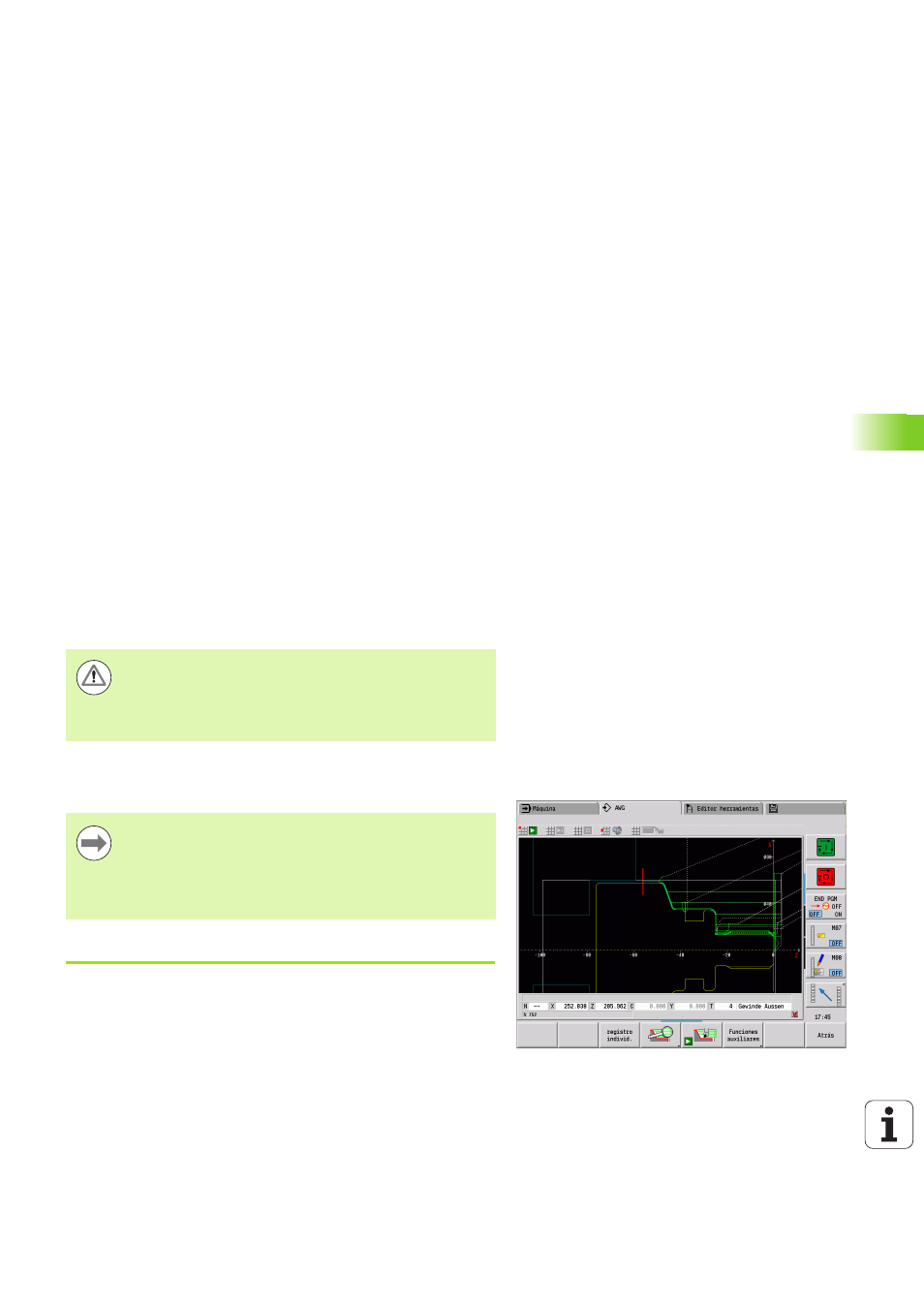

TURN PLUS simula el mecanizado en el gráfico de control AAG
(GAPT). El desarrollo y la representación del gráfico de control se
pueden ajustar mediante softkey (véase "Simulación gráfica" en el
manual de usuario).
Generar plan de trabajo
Generar el plan de trabajo con TURN PLUS
Seleccionar "TURN PLUS". TURN PLUS abre la última secuencia de
mecanizado seleccionada.
Durante el análisis del contorno, TURN PLUS emite avisos
de advertencia cuando hay zonas que no se pueden
mecanizar o no se pueden mecanizar completamente.
Comprobar estos segmentos tras la creación del programa
y adaptarlas a las particularidades del trabajo.
Tras la generación del plan de trabajo, téngase en cuenta
lo siguiente: Si en el programa todavía no se ha definido
ningún medio de sujeción, TURN PLUS establece el medio
de sujeción para una determinada longitud/forma de
sujeción y orienta en consecuencia la limitación del corte.
Adaptar los valores en el programa NC terminado.
