Ensanchar taladro, profundizar G72
G72 se emplea para taladros con descripción del contorno (taladro
individual o patrón de taladros) Utilizar G72 para las siguientes
funciones de taladrado axial/radial con herramientas fijas o
motorizadas:
 Agrandar taladro
 Avellanado
 Escariado
 Taladrado inicial NC
 Centrado
Parámetro
ID
Contorno de taladrado - nombre de la descripción del taladrado
NS Número de bloque del contorno. Referencia al contorno de
taladrado (G49-, G300- o G310-Geo)
RB Plano de retroceso (taladrados radiales, taladrados en el plano
YZ: cota de diámetro) - (por defecto: retroceso a la posición
inicial o a la distancia de seguridad)
E Tiempo de espera para la rotura de viruta en el fondo del
taladro (en segundos) - (por defecto: 0)
D Tipo retroceso (por defecto): 0
 0: Avance rápido
 1: Avance
BS Inicio número de elemento (número del primer taladro de un
patrón que debe mecanizarse)
BE: Final número de elemento (número del último taladro de un
patrón que debe mecanizarse)
H Freno (de cabezal) off (por defecto: 0)
 0: Freno de cabezal On
 1: Freno de cabezal Off

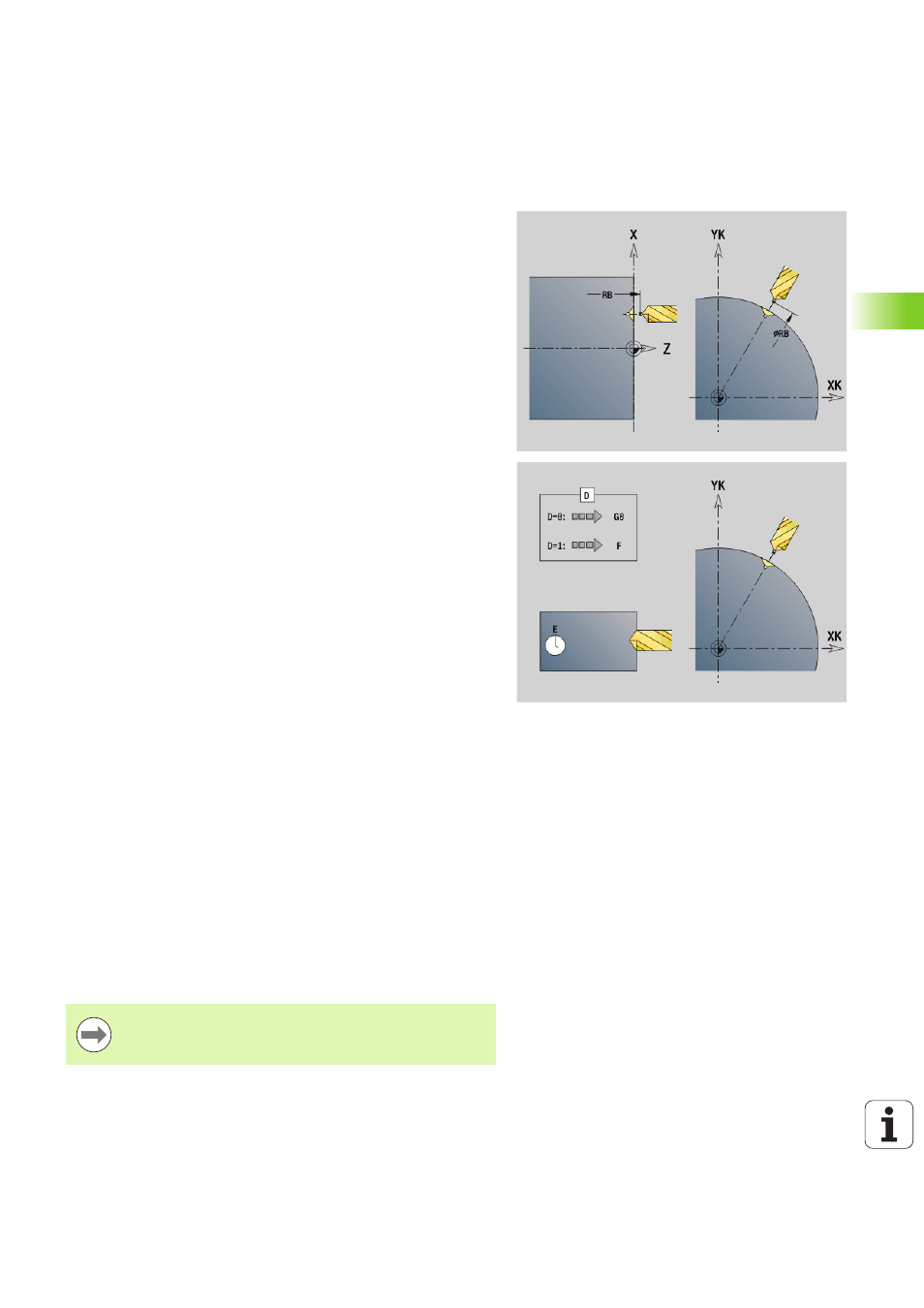

Desarrollo del ciclo
1
Se desplaza, en función de "RB" con avance rápido al "punto de
partida":
 RB no programado: se desplaza a un punto situado a la distancia
de seguridad
 RB programado: se desplaza a la posición "RB" y luego a la
distancia de seguridad
2 Realiza el taladrado inicial con reducción del avance (50 %).
3 Continúa con el avance programado hasta el fondo del taladro.
4 Retroceso, en función de "D", con avance rápido/avance.
5 La posición de retroceso depende de "RB":
 RB no programado: retroceso al "punto de partida"
 RB programado: retroceso a la posición "RB"
Patrón de taladros: "NS" apunta al contorno de taladrado y
no a la definición del patrón.
