Unit "Patrón de ranuras circular en superficie
lateral"

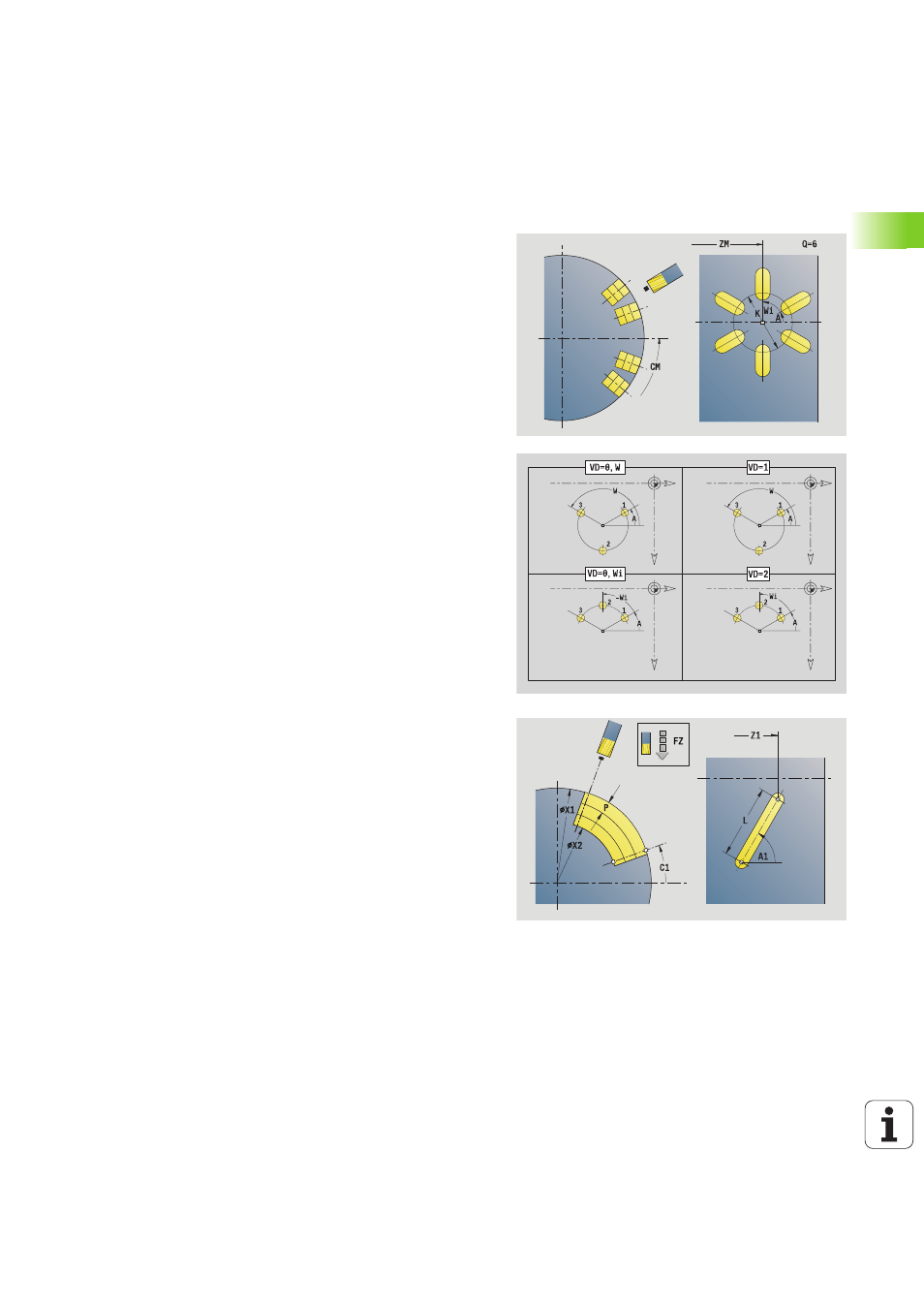

La Unit realiza un patrón circular de ranuras con distancias
equidistantes en la superficie lateral. El punto inicial de las ranuras es
igual a las posiciones del patrón. La longitud y la posición de las
ranuras se definen en la Unit. La anchura de la ranura coincide con el
diámetro de la fresa.
Unitname: G792_Cir_Mant_C / Ciclo: G792 (Véase la página 352)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: fresado
 Parámetros influidos: F, S, FZ, P
Formulario Patrón
Q
Número de ranuras
ZM, CM Centro del patrón
A Ángulo inicial
Wi Incremento angular
K Diámetro de patrón
W Ángulo final
V Dirección de recirculación (por defecto: 0)
 VD=0, sin W: reparto por el círculo completo
 VD=0, con W: Reparto por un arco de círculo más
grande
 VD=0, con Wi: el signo de Wi determina el sentido
(Wi<0: en sentido horario)
 VD=1: con W: en sentido horario
 VD=1, con Wi: en sentido horario (el signo de Wi no es
relevante)
 VD=2: con W: en sentido antihorario
 VD=2, con Wi: en sentido antihorario (el signo de Wi no
es relevante)
Formulario ciclo
X1
Arista superior de fresado (Cota de diámetro)
X2 Base de fresado (diámetro)
L Longitud de la ranura
A1 Ángulo respecto al eje Z
P Alimentación máxima
FZ Avance de alimentación
Otros formularios: Véase la página 60
