HEIDENHAIN MANUALplus 620, CNC PILOT 640 213
4.4 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado
Contorno de la entalladura G25-Geo
G25 genera los contornos de entalladura . Los entalladuras solamente
son posibles en las esquinas interiores del contorno en las cuales el
elemento transversal esté orientado paralelo al eje X. Programar G25
después del primer elemento. Defina el tipo de entalladura en el
parámetro "H".

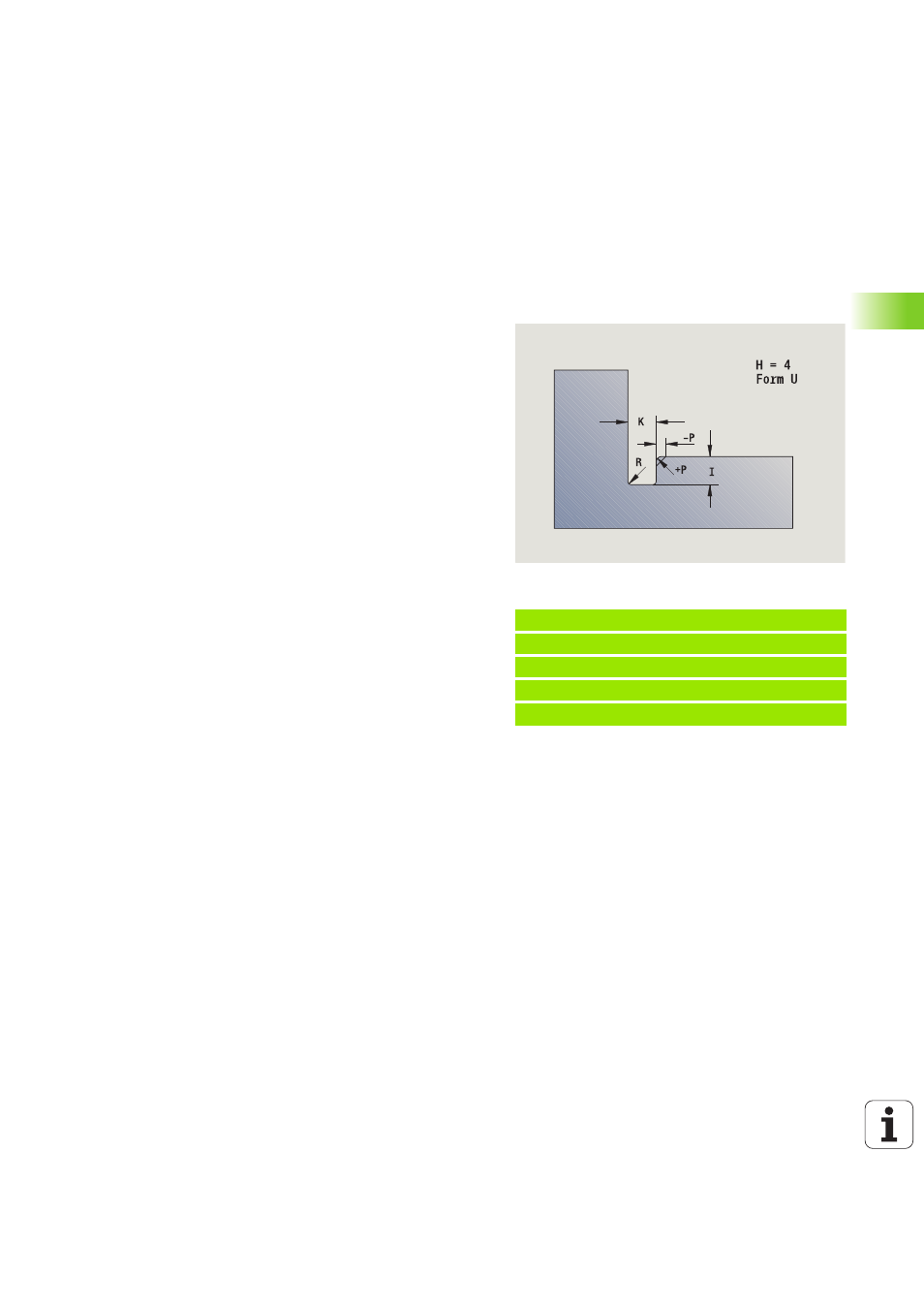

Tallado forma U (H=4)
Beispiel: Llamada a G25-Geo forma de U
. . .
N.. G1 Z-15 [Elemento longitudinal]
N.. G25 H4 I2 K4 R0.4 P-0.5 [Forma de U]
N.. G1 X20 [Elemento plano]
. . .
Parámetro
H
Entalladura forma U: H=4
I Profundidad de profundización (cota de radio)
K Anchura de entalladura
R Radio interior en ambas esquinas de la entalladura (por defecto: 0)
P Radio exterior/bisel (por defecto: 0)
 P\>0: Radio del redondeo
 P<0: Anchura del bisel
BE, BF, BD, BP y BH (véase "Atributos de mecanizado para los
elementos de forma" en la página 202)
FP
No mecanizar elemento (únicamente necesario para
TURN PLUS):
 1: no editar la entalladura
