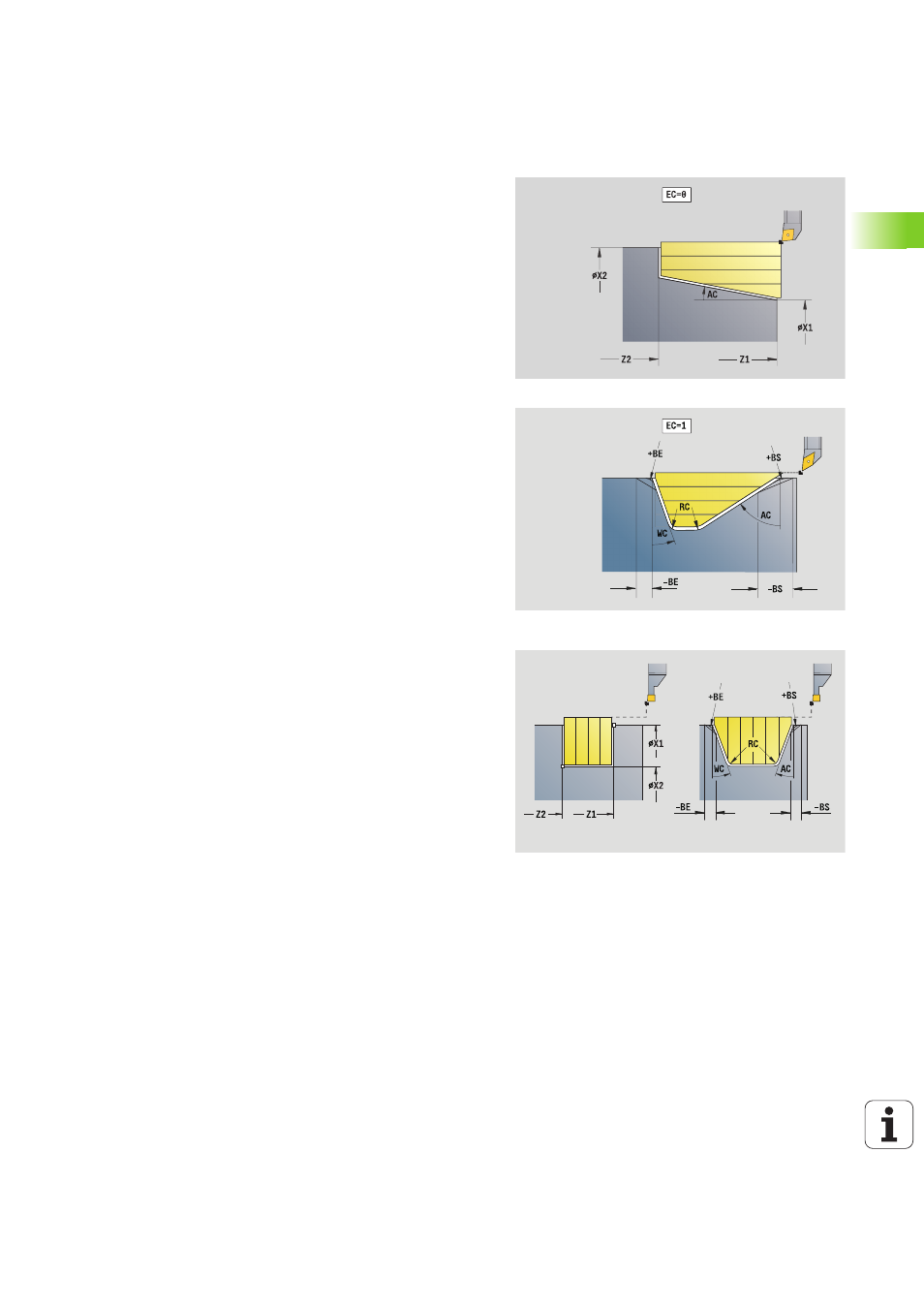

Parámetros definición directa de contorno "Torneado"
EC
Tipo de contorno
 0: Contorno normal
 1: Contorno de penetración
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
RC Redondeo: Radio en la esquina del contorno
AC Ángulo inicial: Ángulo del primer elemento del contorno
(Rango: 0° < 90°)
WC Ángulo final: Ángulo del último elemento del contorno
(Rango: 0° < 90°)
BS -Bisel/+Redondeo al principio:
 BS\>0: Radio del redondeo
 BS<0: Longitud de segmento del bisel
BE: -Bisel/+Redondeo al final:
 BE\>0: Radio del redondeo
 BE<0: Longitud de segmento del bisel
BP Duración de pausa: tiempo de interrupción del movimiento
de avance: Mediante el avance intermitente se rompe la
viruta.
BF Duración de avance: intervalo de tiempo hasta la siguiente
pausa. Mediante el avance intermitente se rompe la viruta.
Parámetros definición directa de contorno "profundización"
X1, Z1
Punto inicial del contorno
X2, Z2 Punto final del contorno
RC Redondeo: Radios en el fondo de profundización
AC Ángulo inicial: Ángulo del primer elemento del contorno
(Rango: 0° <= 90°)
WC Ángulo final: Ángulo del último elemento del contorno
(Rango: 0° <= 90°)
BS -Bisel/+Redondeo al principio:
 BS\>0: Radio del redondeo
 BS<0: Longitud de segmento del bisel
BE: -Bisel/+Redondeo al final:
 BE\>0: Radio del redondeo
 BE<0: Longitud de segmento del bisel
