HEIDENHAIN MANUALplus 620, CNC PILOT 640 545
6.7 Ciclos de fr
esado eje Y

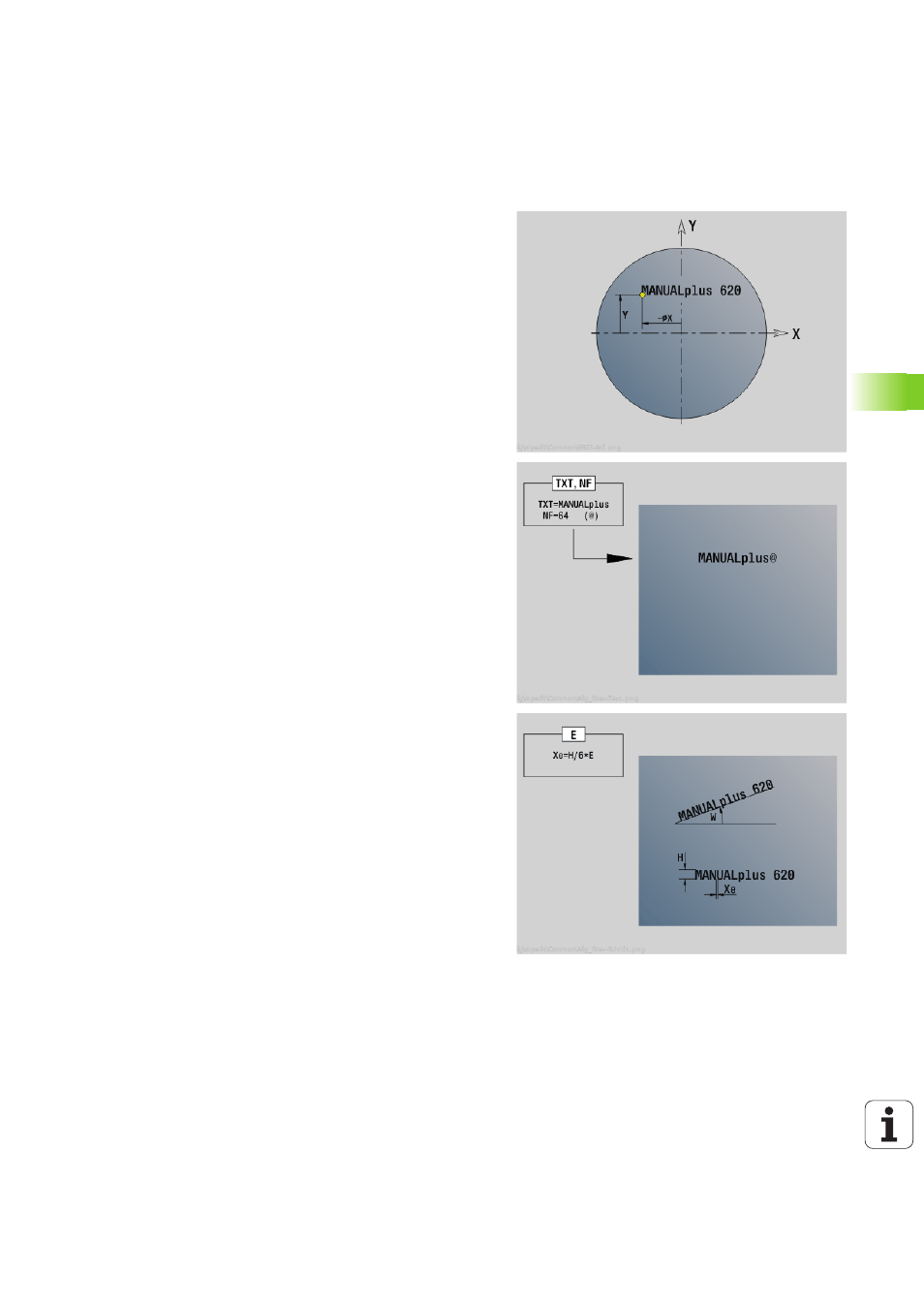

Grabar en el plano XY G803
G803 graba una secuencia de signos dispuestos linealmente en el
plano XY. Tabla de signos: Véase página 380
Los ciclos empiezan a grabar a partir de la posición inicial o bien de la
posición actual cuando no se introduce ninguna posición inicial.
Ejemplo: si se grava un trazado de escritura con varias llamadas, se
indica previamente la posición inicial en la primera llamada. El resto de
llamadas se programan sin posición inicial.
Parámetro
X, Y
Punto inicial
Z Punto final Posición Z, a la que se aproxima para el fresado.
RB Plano de retroceso. Posición Z, a la que se retrocede para el
posicionamiento.
ID Texto que se debe gravar
NF Número de carácter (carácter que se debe gravar)
W Ángulo de posición del trazado de escritura. Ejemplo: 0° =
signo vertical; los signos se disponen continuamente en
dirección positiva X.
H Altura de escritura
E Factor de distancia (cálculo: véase imagen)
F Factor de avance de penetración (avance de penetración =
avance actual * F)
