HEIDENHAIN MANUALplus 620, CNC PILOT 640 183
3.3 Units - F
resado eje Y

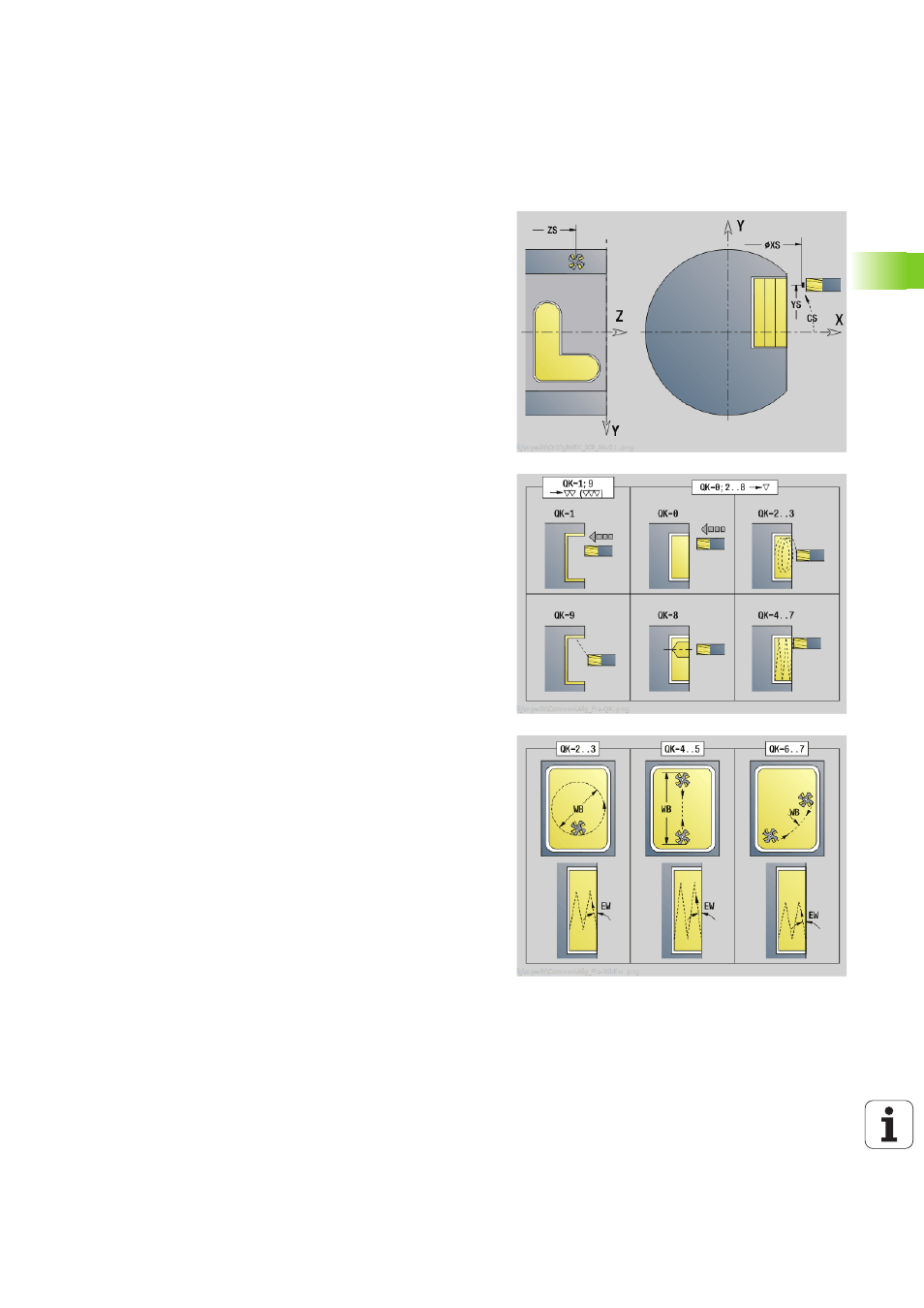

Unit "Fresado de cajeras ICP plano YZ"
La Unit fresa la cajera definida con ICP en el plano YZ. Seleccione el
tipo de mecanizado en QK (desbaste/acabado) y la estrategia de
profundización para el desbaste.
Unitname: G845_Caje_Y_Lat/ Ciclo: G845 (Véase la página 374); G846
(Véase la página 378)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: fresado
 Parámetros influidos: F, S, FZ, P
Parámetros Formulario contorno
FK
Véase la página 62
NS Número de frase inicial del contorno
NE Nº frase final contorno
X1 Arista superior de fresado (Cota de diámetro)
P2 Profundidad contorno
NF Marca de posición (sólo con QK = 8)
Parámetros Formulario ciclo
QK
Tipo de mecanizado y estrategia de profundización
 0: Desbastar
 1: Acabado
 2: Desbaste helicoidal manual
 3: Desbaste helicoidal autom
 4: Desbaste pendular lin. manual
 5: Desbaste pendular lin. autom.
 6: Desbaste pendular circ. manual
 7: Desbaste pendular circ. autom.
 8: Desbaste entrada pos. pretaladrado
 9: Acabado, Curva de entrada 3D
JT Dirección de ejecución:
 0: de dentro a fuera
 1: de fuera a dentro
H Dirección de desarrollo del fresado
 0: Marcha inversa
 1: Marcha sincron.
P Alimentación máxima
I Sobremedida en dirección de alimentación
K Sobremedida paralela al contorno
FZ Avance de alimentación
E Avance reducido
R Radio de entrada
WB Longitud de penetración
EW Angulo de penetración
U Factor de solapamiento (por defecto: 0,5)
RB Nivel de retroceso (Cota de diámetro)
Otros formularios: Véase la página 60
