HEIDENHAIN MANUALplus 620, CNC PILOT 640 297
4.1
8
Definiciones de cont
or
no en la sección del mecanizado

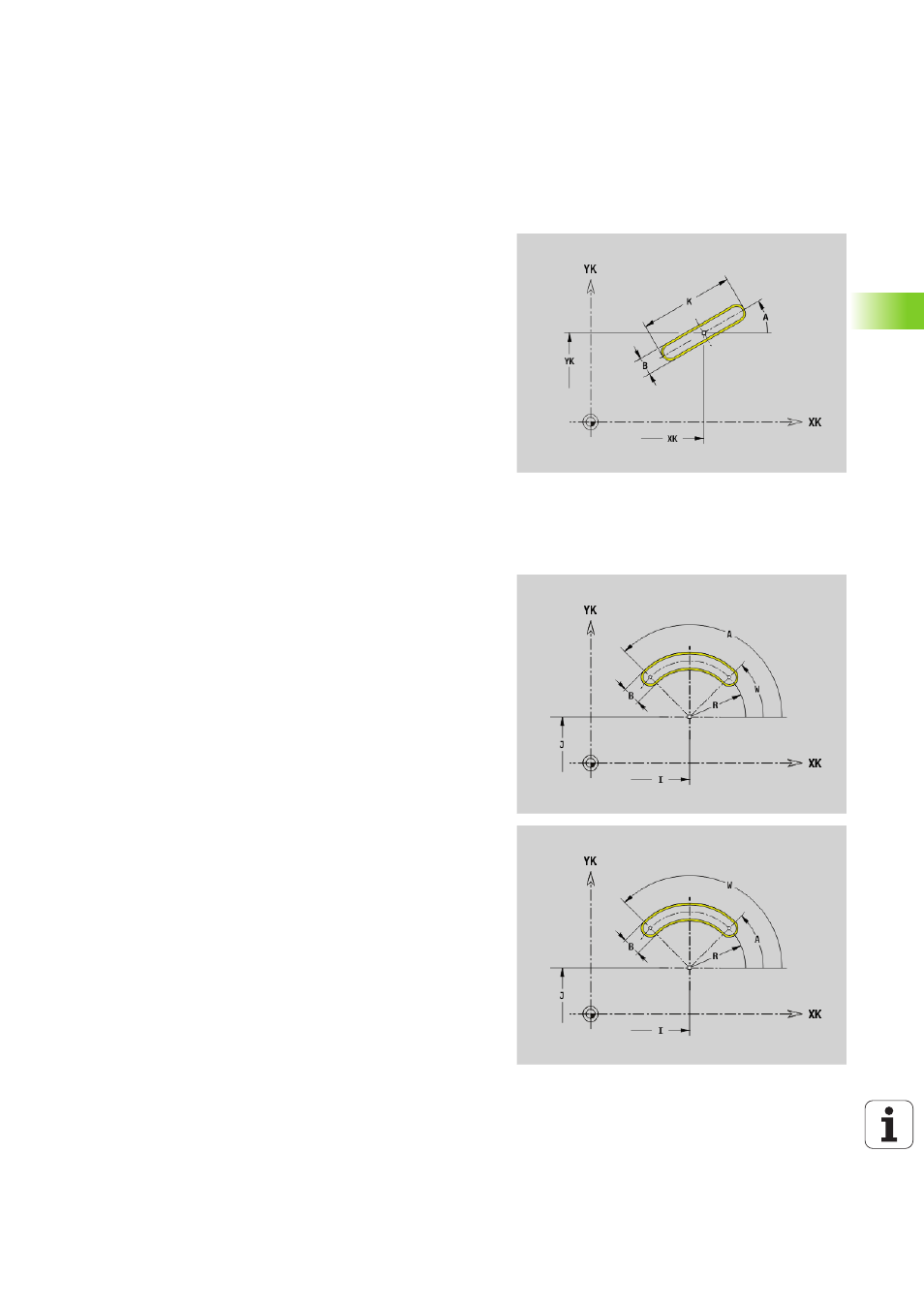

Ranura lineal en la superficie frontal/parte
posterior G301
G301 define una ranura lineal en el contorno de la superficie frontal o
posterior. La figura se programa en combinación con G840, G845 ó
G846.
Ranura circular en la superficie frontal/posterior
G302/G303
G302/G303 define una ranura circular en un contorno en la superficie
frontal o posterior. La figura se programa en combinación con G840,
G845 ó G846.
 G302: Ranura circular en sentido horario
 G303: Ranura circular en sentido antihorario
Parámetro
XK
Centro en coordenadas cartesianas
YK Centro en coordenadas cartesianas
X Diámetro (centro en coordenadas polares)
C Ángulo (centro en coordenadas polares)
A Ángulo respecto al eje XK (por defecto: 0°)
K Longitud de la ranura
B Anchura de la ranura
P Profundidad/altura
 P<0: Cajera
 P\>0: Isla
Parámetro
I
Centro de curvatura en coordenadas cartesianas
J Centro de curvatura en coordenadas cartesianas
X Diámetro (centro en coordenadas polares)
C Ángulo (centro en coordenadas polares)
R Radio de curvatura (referencia: trayectoria del centro de la
ranura)
A Ángulo inicial; referencia: eje XK; por defecto: 0°
W Ángulo final; referencia: eje XK; (por defecto): 0°
B Anchura de la ranura
P Profundidad/altura
 P<0: Cajera
 P\>0: Isla
