236 Programación DIN
4.7 Cont
or
nos superficie fr
ontal/post
er
ior

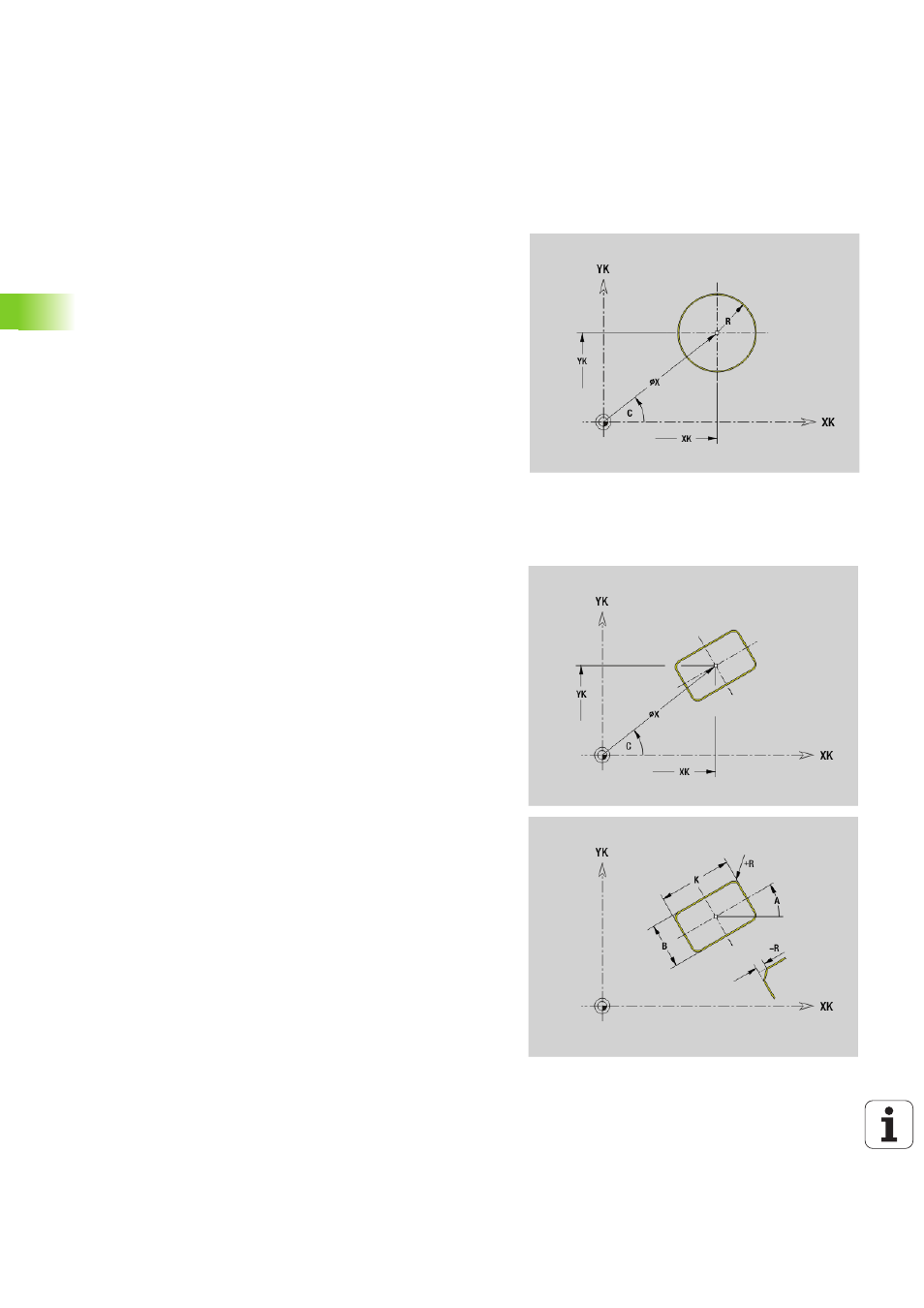

Círculo completo en la superficie frontal/
posterior G304-Geo
G304 define un círculo completo en un contorno en la superficie
frontal o posterior.
Rectángulo en la superficie frontal/posterior
G305-Geo
G305 define un rectángulo en un contorno en la superficie frontal o
posterior.
Parámetro
XK
Centro del círculo en coordenadas cartesianas
YK Centro del círculo en coordenadas cartesianas
X Diámetro (centro en coordenadas polares)
C Ángulo (centro en coordenadas polares)
R Radio
P Profundidad/altura (por defecto: "P" de G308)
 P<0: Cajera
 P\>0: Isla
Parámetro
XK
Centro en coordenadas cartesianas
YK Centro en coordenadas cartesianas
X Diámetro (centro en coordenadas polares)
C Ángulo (centro en coordenadas polares)
A Ángulo respecto al eje XK (por defecto: 0°)
K Longitud
B (Altura) Anchura
R Bisel/redondeo (por defecto: 0°)
 R\>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad/altura (por defecto: "P" de G308)
 P<0: Cajera
 P\>0: Isla
