200 Programación DIN
4.2 Descr
ipción de la pieza en br
ut
o 4.2 Descripción de la pieza en
bruto

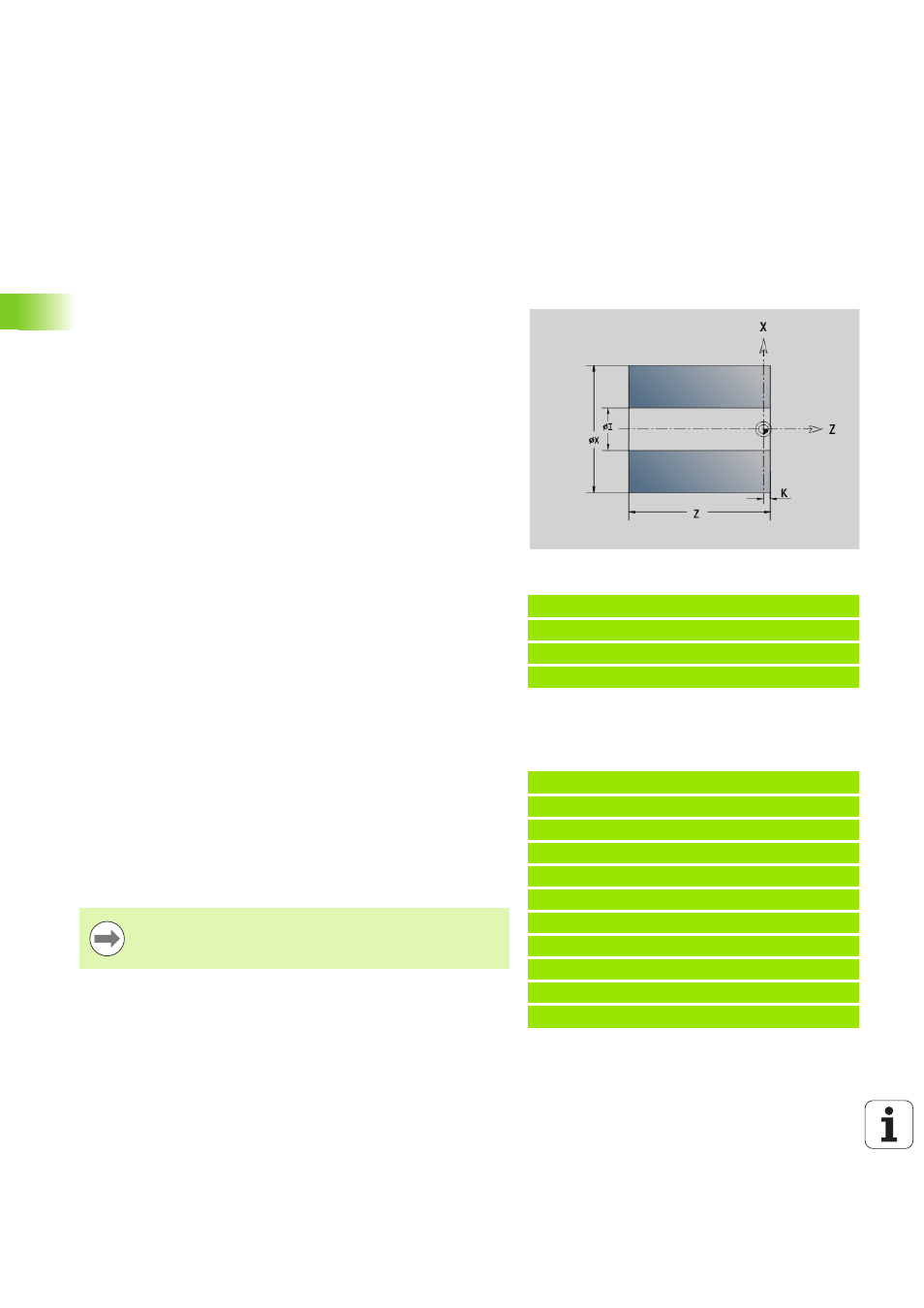

Pieza de revestimiento cilíndrica/tubular
G20-Geo
G20 define el contorno de un cilindro/cilindro hueco.
Pieza de fundición G21-Geo
G21 genera el contorno de la pieza en bruto a partir del contorno de la
pieza acabada más la "sobremedida equidistante P".
Beispiel: G20-Geo
. . .
PZA. EN BRUTO
N1 G20 X80 Z100 K2 I30 [cilindro hueco]
. . .
Parámetro
X
 Diámetro del cilindro/cilindro hueco
 Diámetro del perímetro circunscrito en el caso de una pieza en
bruto con múltiples aristas
Z Longitud de la pieza en bruto
K Arista derecha (distancia entre punto cero de pieza y arista
derecha)
I Diámetro interior en los cilindros huecos
Beispiel: G21-Geo
. . .
PZA. EN BRUTO
N1 G21 P5 Q1 [Pieza en bruto de fundición]
. . .
PIEZA ACABADA
N2 G0 X30 Z0
N3 G1 X50 BR-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Parámetro
P
Sobremedida equidistante (referencia: contorno de pieza
acabada)
Q Taladrado S/N (por defecto: 0)
 0: sin taladro
 1: con taladro
G21 no se puede utilizar para la descripción de una "pieza
en bruto auxiliar".
