HEIDENHAIN MANUALplus 620, CNC PILOT 640 345
4.24 Mecanizado de la superficie fr
ontal/par
te
post
er
ior
Arco de circulo parte frontal/parte posterior
G102/G103

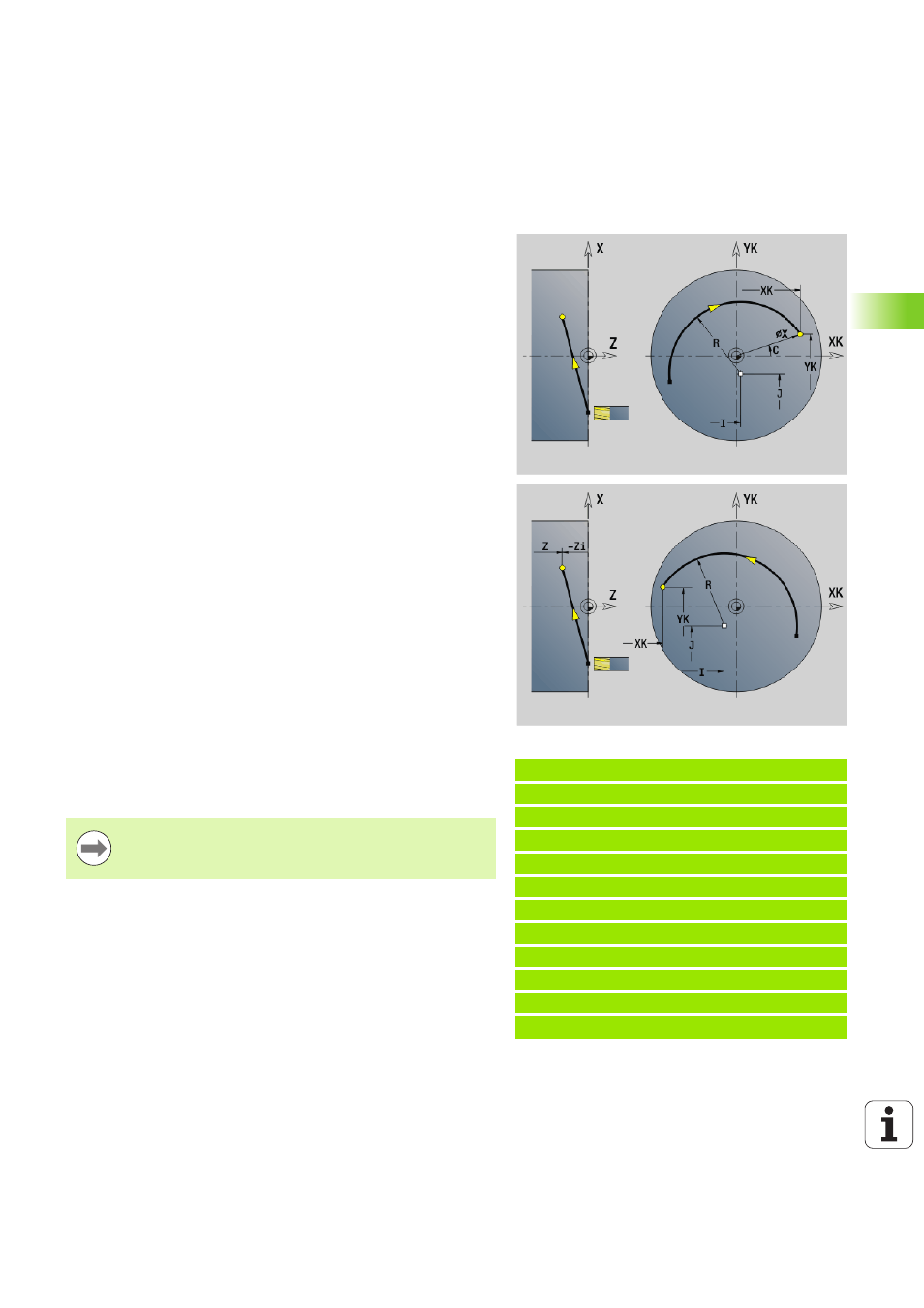

G102/G103 desplaza la herramienta en una trayectoria circular con el
avance activo hasta el "punto final". El sentido de giro debe consultarse
en la imagen de ayuda.
Beispiel: G102, G103
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N6 G100 XK20 YK5
N7 G101 XK50
N8 G103 XK5 YK50 R50 [Arco de círculo]
N9 G101 XK5 YK20
N10 G102 XK20 YK5 R20
N12 M15
. . .
Parámetro
X
Punto final (cota de diámetro)
C Ángulo final - dirección angular: véase imagen de ayuda
XK Punto final (cartesiano)
YK Punto final (cartesiano)
R Radio
I Centro (cartesiano)
J Centro (cartesiano)
K Centro cuando H=2, 3 (dirección Z)
Z Punto final (por defecto: posición actual de Z)
H Plano del círculo (plano de mecanizado) - (por defecto: 0)
 H=0, 1: Mecanizado en el plano XY (superficie frontal)
 H=2: Mecanizado en el plano YZ
 H=3: Mecanizado en el plano XZ
Parámetros para descripción de la geometría (G80)
AN
Ángulo respecto al eje XK positivo
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR\>0: Radio del redondeo
 BR<0: Anchura del bisel
Q Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
 Q=0: Punto de corte cercano
 Q=1: punto de corte lejano
Los parámetros AN, BR y Q sólo se pueden utilizar en una
descripción de geometría que termina con G80 y que se
utiliza para un ciclo.
