Patrón lineal en superficie lateral G744

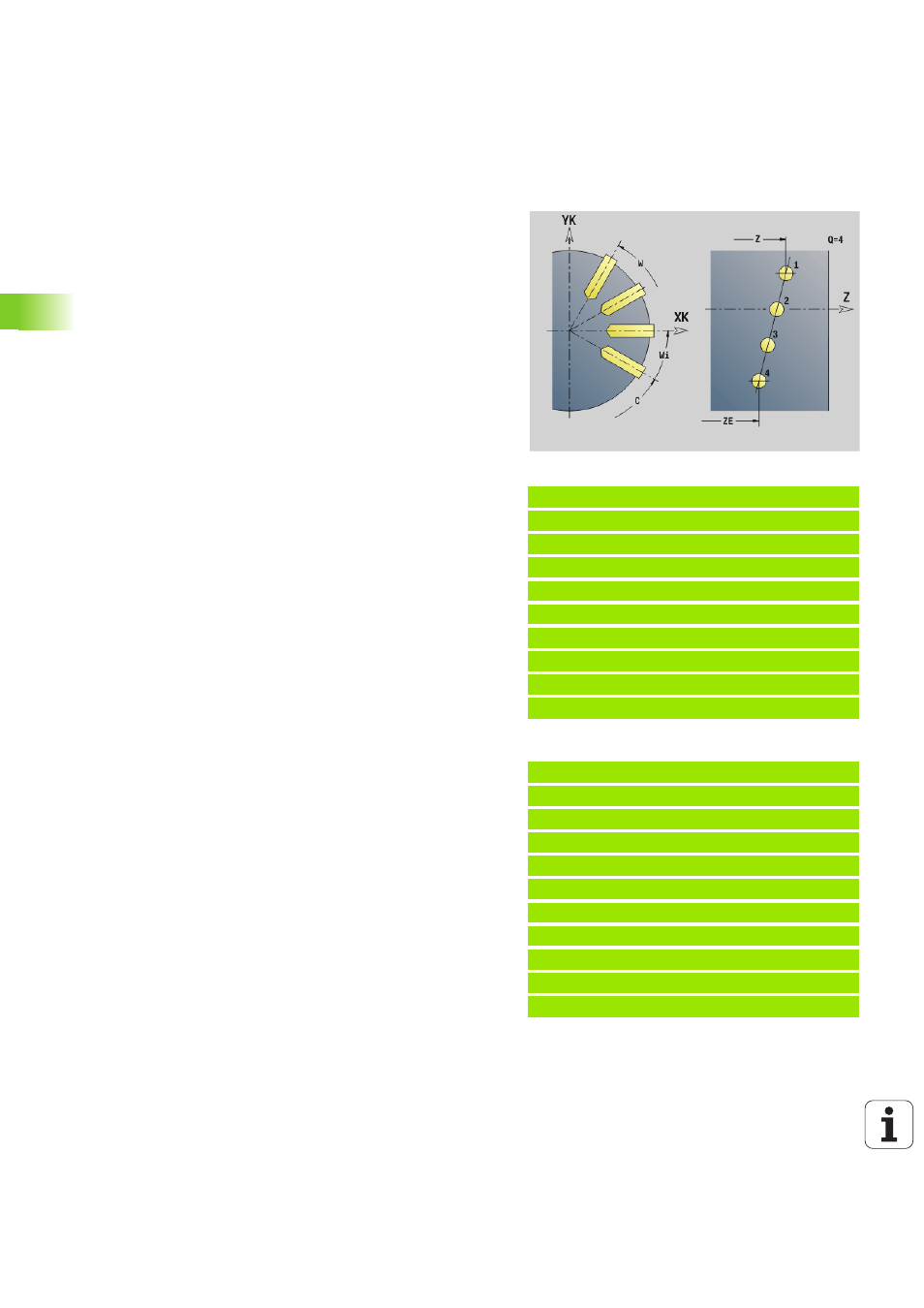

G744 genera un modelo lineal de taladrado o figuras con distancias
equidistantes sobre la superficie envolvente.
Combinaciones paramétricas para la definición del punto inicial o
bien de las posiciones del patrón:
 Punto inicial patrón: Z, C
 Posiciones del patrón:
 W y Q
 Wi y Q
Si no se indica el Punto final XE se pasa al ciclo de taladrado o fresado
o a la descripción de la figura del siguiente bloque NC. Con este
principio se combina la descripción del patrón con ciclos de taladrado
(G71, G74, G36) o fresados (definiciones de figuras G314, G315,
G317).
Beispiel: G744
%744.nc
[G744]
N1 T6 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G744 XS102 Z-10 ZE-35 C0 W270 Q5
N6 G71 XS102 K7
N7 M15
FINAL
Beispiel: Secuencias de órdenes
[ patrón de taladros sencillo ]
N.. G744 Z.. C.. XS.. XE.. ZE.. W.. Q..
. . .
[ Patrón de taladros con taladrado profundo ]
N.. G744 Z.. C.. XS.. XE.. ZE.. W.. Q..
N.. G74 XE.. P.. I..
. . .
[ Modelo de fresados con ranuras ]
N.. G744 Z.. C.. XS.. XE.. ZE.. W.. Q..
N.. G792 K.. A.. XS..
. . .
Parámetro
XS
Punto inicial taladrar/fresar (cota de diámetro)
Z Punto inicial del modelo en coordenadas polares
XE Punto final del taladrado/fresado (cota de diámetro)
ZE Punto final del patrón (por defecto: Z)
C Punto inicial patrón en coordenadas polares
W Ángulo final patrón– sin datos: los taladros/figuras se disponen
repartidos uniformemente por el perímetro
Wi Ángulo final (Incremento angular): distancia a la siguiente
posición
Q Número de taladros/figuras (por defecto: 1)
A Ángulo (Ángulo de posición del patrón
R Longitud (Distancia entre primera y última posición [mm];
referencia: desarrollo en XS)
Ri Longitud (Distancia a la próxima posición [mm]; referencia:
desarrollo en XS)
