HEIDENHAIN MANUALplus 620, CNC PILOT 640 115
2.6 Units - Pr
etaladr
a
r eje C

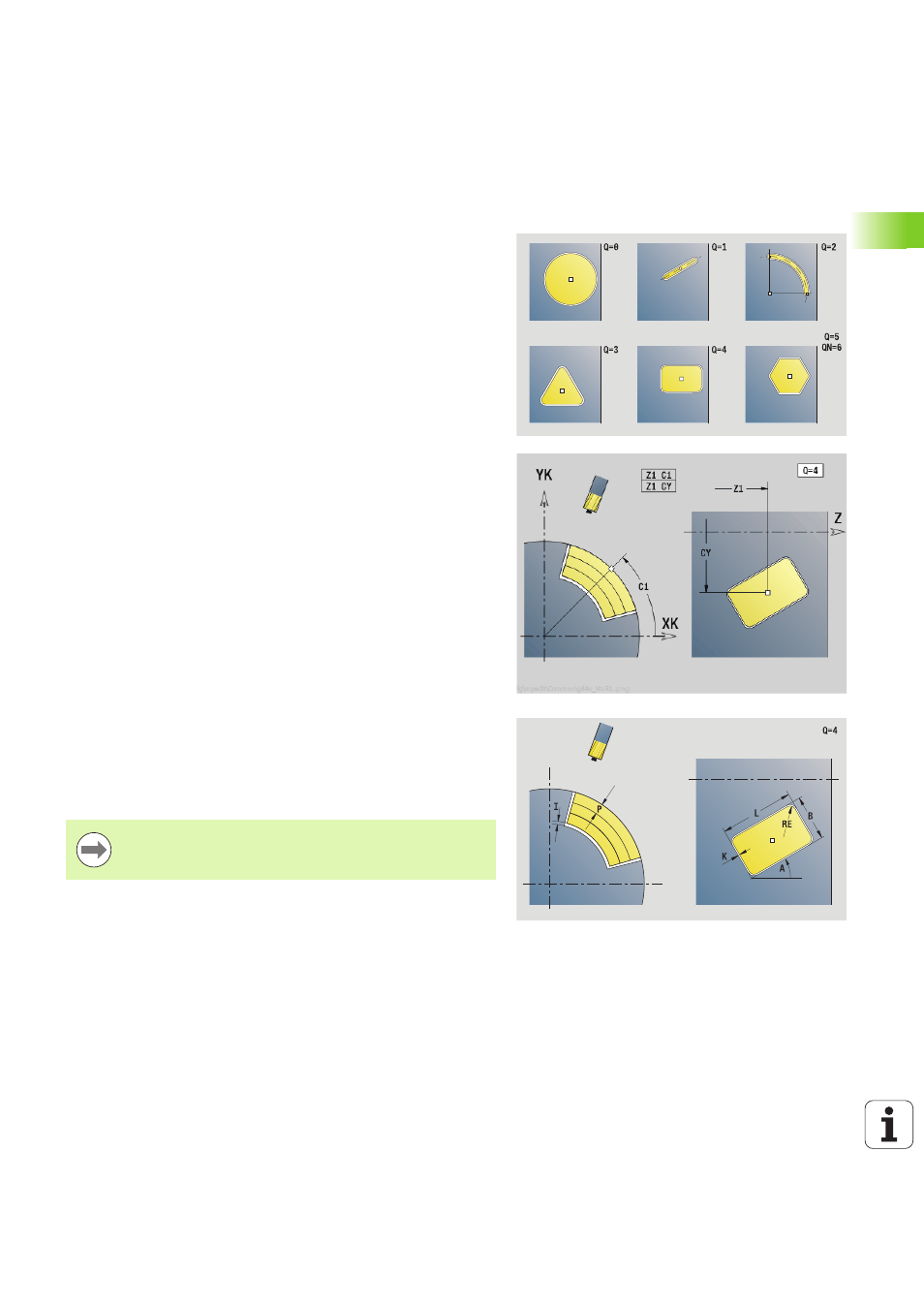

Unit "Pretaladrado fresado de cajeras superficie
lateral"
La Unit determina la posición del pretaladrado y realiza el taladrado. El
ciclo de fresado a continuación recibe la posición del pretaladrado a
través de la referencia guardada en NF.
Unitname: DRILL_LAT_CAJE_C / Ciclo: G845 A1 (Véase la página
373); G71 (Véase la página 327)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: taladrar
 Parámetros influidos: F, S
Formulario figura
Q
Tipo de figura
 0: Círculo completo
 1: ranura lineal
 2: ranura circular
 3: triangulo
 4: Rectangular / cuadrado
 5: Polígono
QN Número de vértices del polígono - Sólo con Q=5 (polígono)
Z1 Centro de figura
C1 Ángulo del centro de la figura
CY Desarrollo de centro de figura
X1 Arista superior de fresado
P2 Profundidad de la figura
L Longitud de arista / Entrecaras
 L\>0: Longitud de arista
 L0: Entrecaras (diámetro de círculo interior) del polígono
B Ancho de rectángulo
RE Radio de redondeo
A Ángulo respecto al eje Z
Q2 Sentido de giro de la ranura - sólo con Q=2 (ranura circular)
 cw: en sentido horario
 ccw: en sentido antihorario
W Ángulo punto final ranura - sólo con Q=2 (ranura circular)
Programe sólo los parámetros relevantes para el tipo de
figura seleccionado.
