136 Units smart.Turn
2.9 Units – F
resar superficie fr
ontal

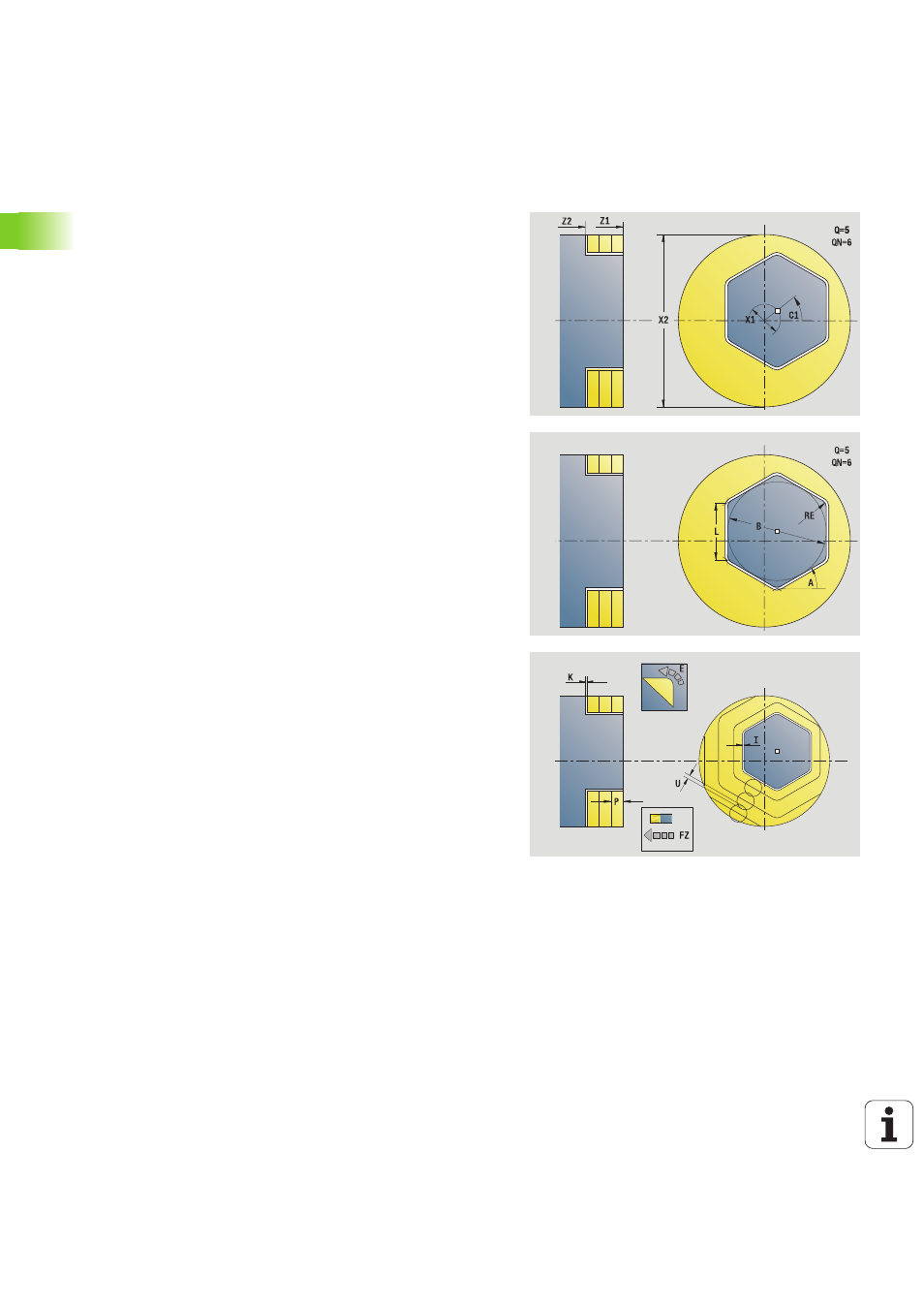

Unit "Fresado frontal"
En función de Q, la Unit fresa superficies o la figura definida. Esta Unit
mecaniza el material alrededor de las figuras.
Unitname: G797_Fres.Front_C / Ciclo: G797 (Véase la página 359)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: Fresado de acabado
 Parámetros influidos: F, S, FZ, P
Formulario figura
Q
Tipo de figura
 0: Círculo completo
 1: superf. individ.
 2: entrecaras
 3: triangulo
 4: Rectangular / cuadrado
 5: Polígono
QN Número de vértices del polígono (sólo con Q=5 polígono)
X1 Diámetro de centro de la figura
C1 Ángulo del centro de la figura
Z1 Arista superior de fresado
Z2 Fondo de fresado
X2 Diámetro de limitación
L Longitud de aristas
B Anchura/Entrecaras
RE Radio de redondeo
A Ángulo respecto al eje X
Formulario ciclo
QK
Tipo de mecanizado
 Desbaste
 Acabado
J Dirección fresado
 0: unidireccional
 1: bidireccional
H Dirección de desarrollo del fresado
 0: Marcha inversa
 1: Marcha sincron.
P Alimentación máxima
I Sobremedida paralela al contorno
K Sobremedida en dirección de alimentación
FZ Avance de alimentación
E Avance reducido
U Factor de solapamiento
Otros formularios: Véase la página 60
