HEIDENHAIN MANUALplus 620, CNC PILOT 640 511
6.2 Cont
or
nos del plano XY

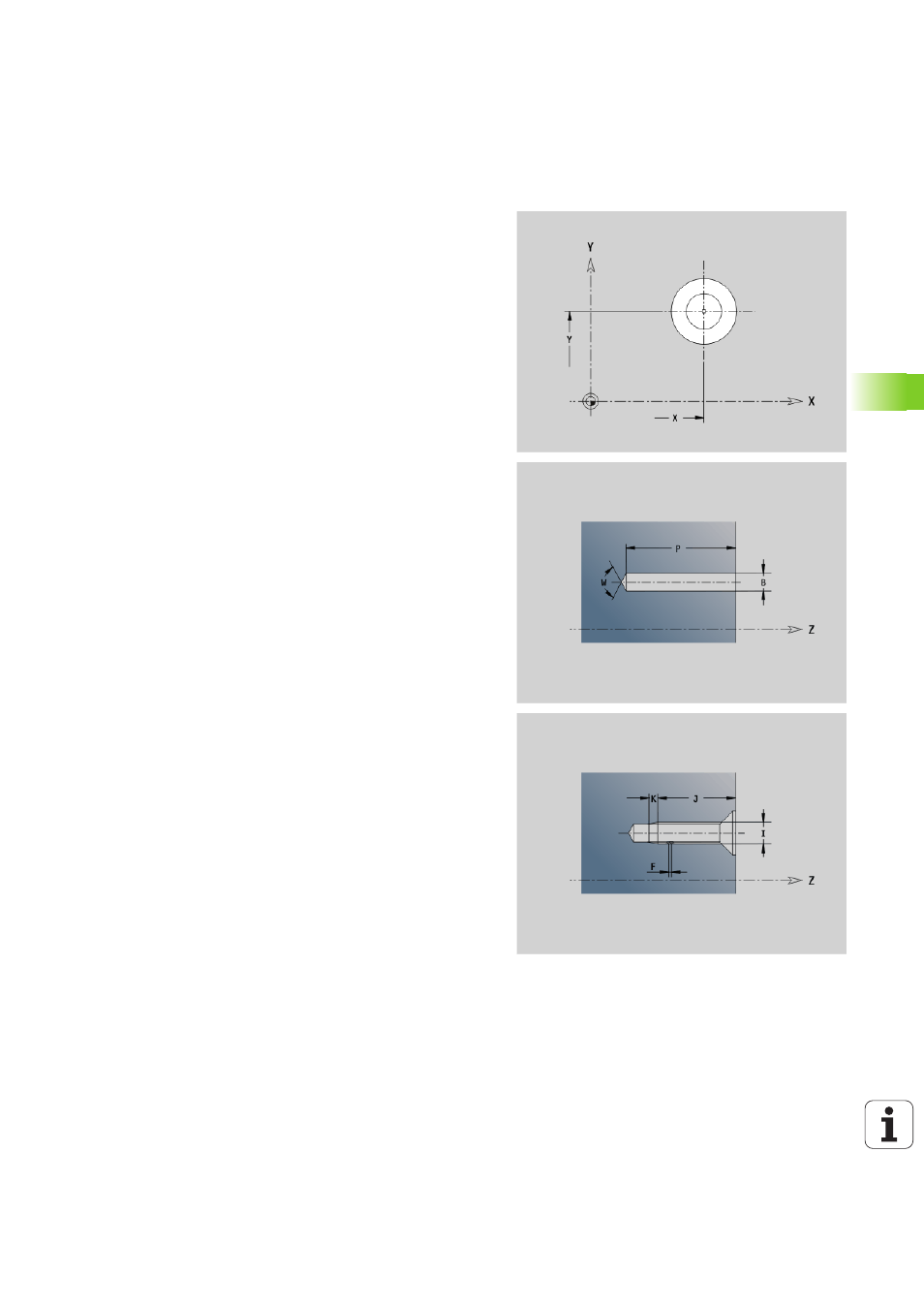

Taladro en plano XY G370-Geo
G370 define un taladro con avellanado y roscado en el plano XY.
Parámetro
X
Punto central del taladro (cota del radio)
Y Punto central del taladro
B Diámetro del taladro
P Profundidad de taladrado (sin punta del taladro)
W Angulo de la punta (por defecto: 180°)
R Diámetro de avellanado
U Profundidad de avellanado
E Ángulo de avellanado
I Diámetro de rosca
J Profundidad de rosca
K Entrada de rosca (longitud)
F Paso de rosca
V Rosca a izquierdas o derechas (por defecto: 0)
 0: roscado a derecha
 1: Roscado a izqui.
A Ángulo al eje Z. Inclinación del taladro
 Cara frontal (campo: –90° < A < 90°; por defecto: 0°)
 Parte posterior (campo: 90° < A < 270°; por defecto: 180°)
O Diámetro de centrado
