8.1 Pr
incipios básicos
Herramientas para el eje B
Otra ventaja del eje B reside en la utilización flexible de las
herramientas en el mecanizado giratorio. Gracias a la inclinación del
eje B y al giro de la herramienta se alcanzan posiciones de herramienta
que hacen posible mecanizados longitudinales y transversales o bien
radiales y axiales en el cabezal principal y contracabezal con la misma
herramienta.
De esta forma se reduce el número de herramientas necesarias y el
número de cambios de herramienta.
Datos de herramienta: todas las herramientas se describen con las
cotas X, Z e Y y con las correcciones en la base de datos de la
herramienta. Estas medidas están referidas al ángulo de inclinación
B=0° (posición de referencia).
Adicionalmente se guía el Ángulo de posición CW. Este parámetro
define la posición de trabajo de la herramienta en herramientas sin
accionamientos (herramientas de torno).
El ángulo de inclinación del eje B no forma parte de los datos de la
herramienta. Este ángulo se define en la llamada o bien en la aplicación
de la herramienta.
Orientación de la herramienta y visualización de cotas: el cálculo
de la posición del extremo de la herramienta en herramientas de torno
se realiza en base a la orientación de la cuchilla.
El control calcula la orientación de la herramienta con herramientas de
torneado según el ángulo del canto de cuchilla y ángulo de punta.

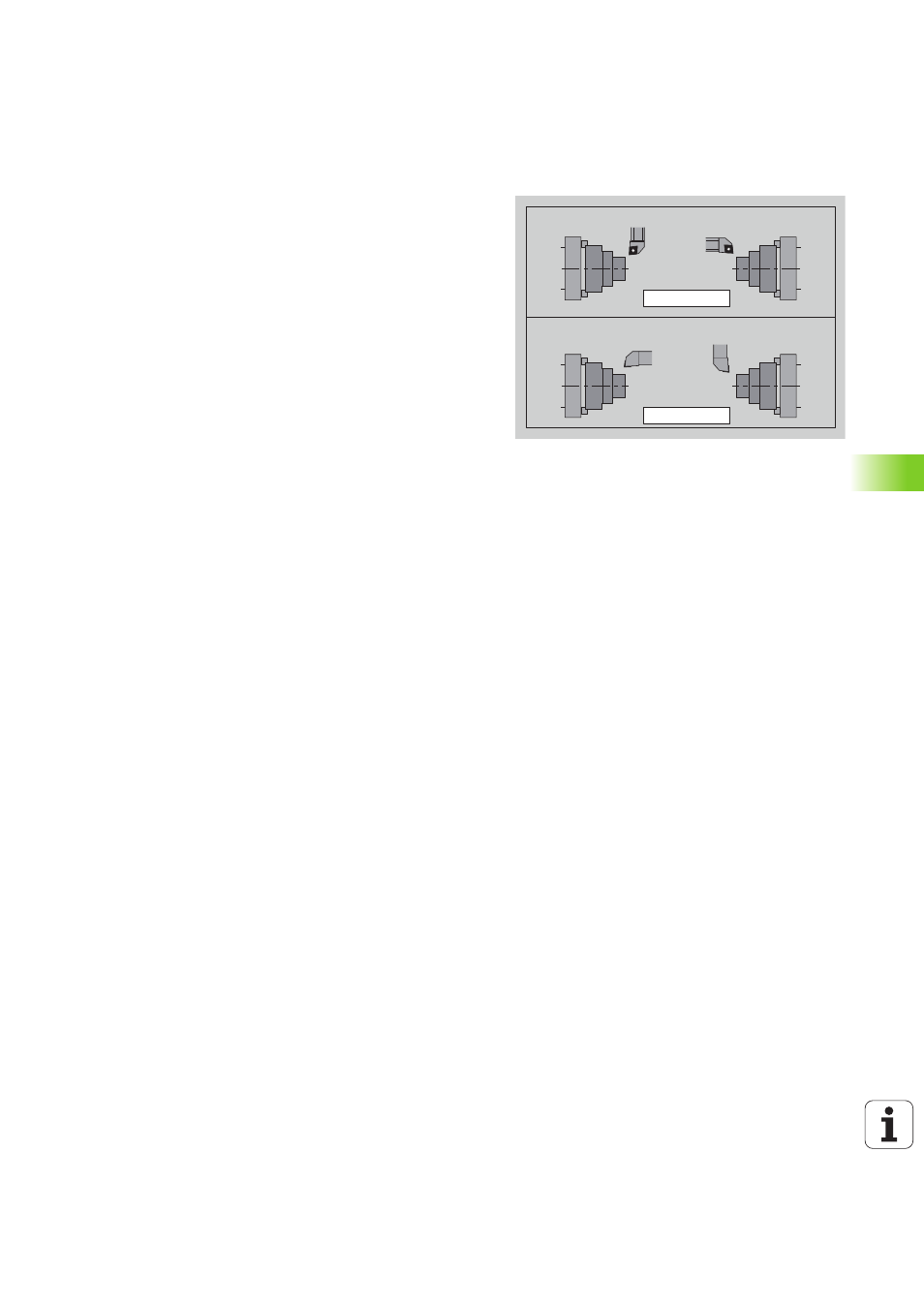

BW 180
CW 0
CW 1
BW 90
BW 90 BW 0
