HEIDENHAIN MANUALplus 620, CNC PILOT 640 285
4.1
7
Ciclos de t
o
rn
eado r
e
fe
ri
dos al cont
or
no
El Control numérico reconoce, a partir de la definición de la
herramienta, si se trata de un mecanizado exterior o interior o de una
profundización radial o axial.
Las repeticiones de profundización pueden programarse con G741
antes de la llamada al ciclo.

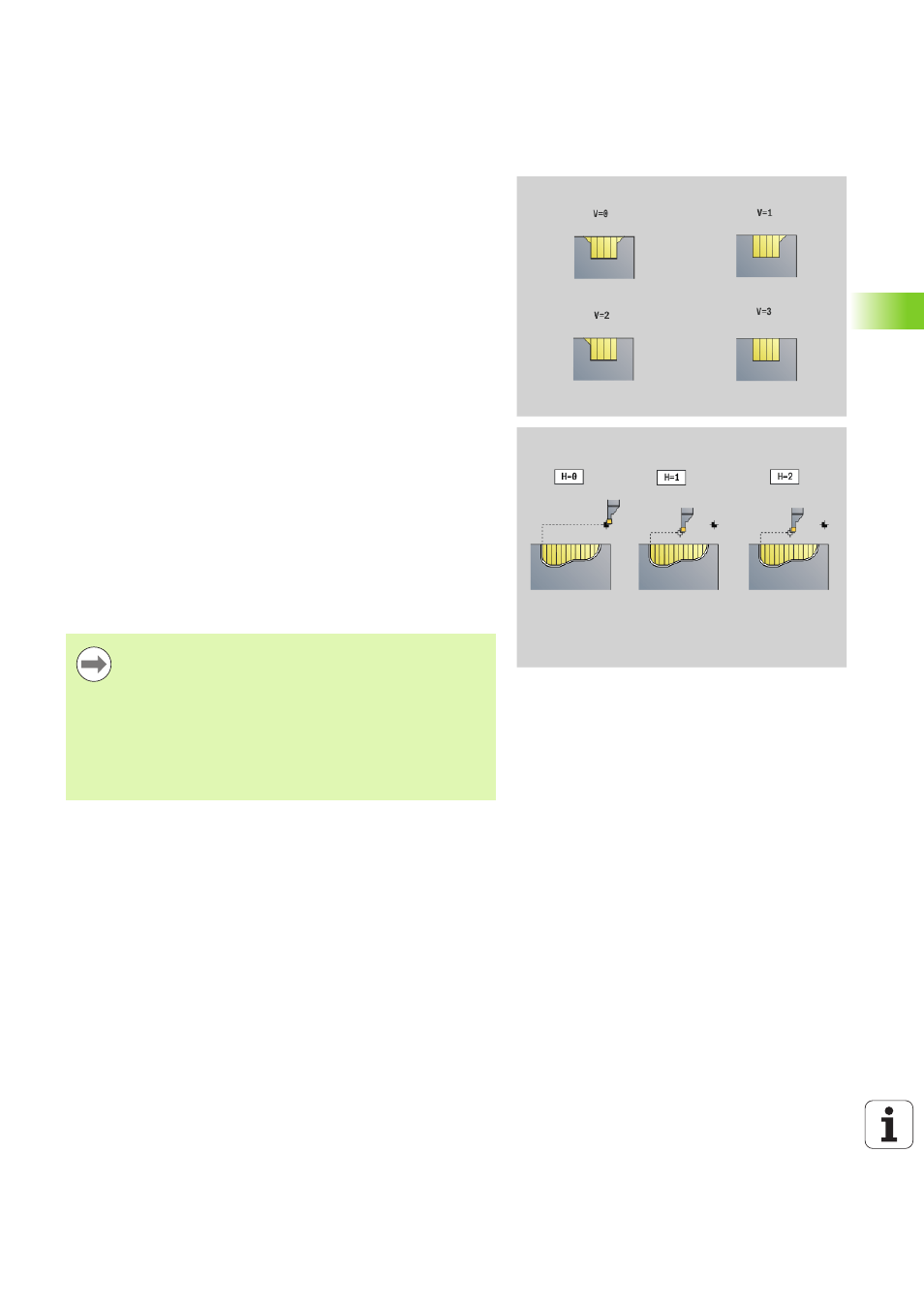

Parámetro
H
Tipo de retirada al finalizar el ciclo (por defecto: 0)
 0: volver al pto. inic.
 Profundización axial: primero dirección Z, luego X
 Profundización radial: primero dirección X, luego Z
 1: posiciona antes del contorno acabado
 2: se retira a la distancia de seguridad y se detiene
B Ancho de profundización
P Profundidad de corte a la que se aproxima en un corte.
O Retirar profundización previa
 0: Levantar, Avance rápido
 1: Menos de 45°
U Acabado elemento de fondo
 0: Valor de parámetro global
 1: Parcialmente
 2: Completo
 Se ejecuta la corrección de radio de filo de cuchilla.
 Una sobremedida G57 "amplía" el contorno (también
los contornos interiores).
 Una sobremedida G58
 \>0: "amplía" el contorno
 <0: no se compensa
 Las sobremedidas G57/G58 se borran al finalizar el
ciclo.
Desarrollo del ciclo (cuando Q=0 ó 1)
1
Se calculan las zonas de desbaste y la subdivisión de corte.
2 Se alimenta partiendo del punto de partida para realizar el primer
corte teniendo presente la distancia de seguridad.
 Profundización radial: primero dirección Z, luego X
 Profundización axial: primero dirección X, luego Z
3 Profundiza (corte de desbaste).
4 Regresa con avance rápido y se alimenta la herramienta para el
corte siguiente.
5 Se repite 3...4 hasta que se ha mecanizado la zona de desbaste.
6 En su caso, se repite 2...5 hasta que se han mecanizado todas las
áreas de desbaste.
7 Cuando Q=0: se realiza el acabado del contorno
